8.4 Utilisation du panneau opérateur
Ce chapitre vous informe sur la navigation dans les menus du VACON
valeurs des paramètres.
8.4.1

Menu principal

La structure de menus du logiciel de commande du VACON
plusieurs sous-menus. La navigation dans le menu principal est illustrée ci-après :
MENU RÉFÉRENCE
Affiche la valeur
de référence du
panneau opérateur
quelle que soit
la source de
commande
sélectionnée.
MENU SUR-
VEILLANCE
Dans ce menu,
vous pouvez
parcourir les
valeurs affichées.
MENU
PARAMÈTRES
Dans ce menu,
vous pouvez
parcourir et modifier
les paramètres.
MENU SYSTÈME/
DÉFAUTS
Dans ce menu,
vous pouvez
parcourir
les paramètres
du système et le
sous-menu
des défauts.
8
READY RUN STOP ALARM
REF
MON
PAR
Hz
SYS/FLT
FWD REV I/O KEYPAD
READY RUN STOP ALARM
REF
MON
PAR
SYS/FLT
FWD REV I/O KEYPAD
READY RUN STOP ALARM
REF
MON
PAR
SYS/FLT
FWD REV I/O KEYPAD
READY RUN STOP ALARM
REF
MON
PAR
SYS/FLT
FWD REV I/O KEYPAD

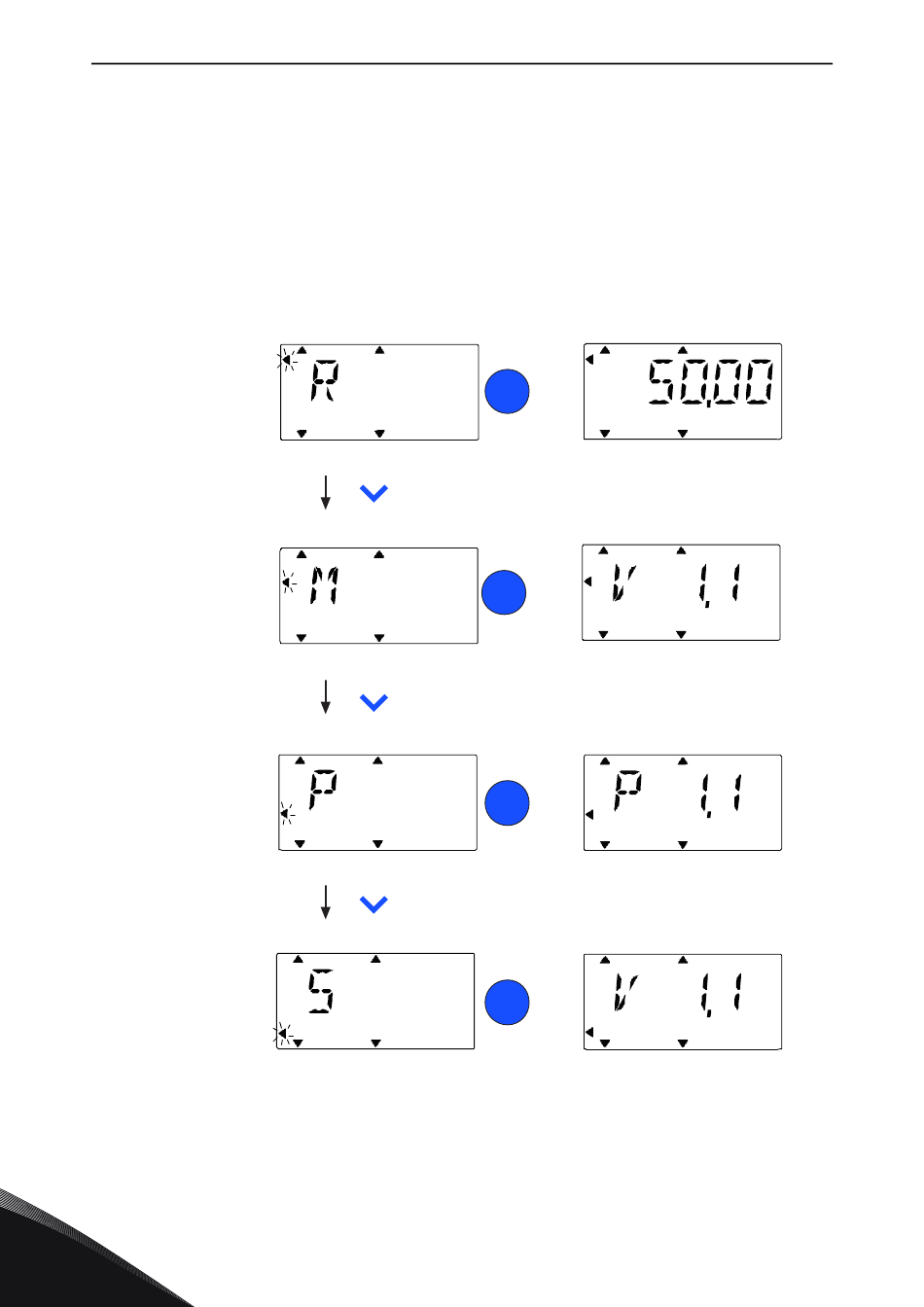

Figure 42. Menu principal du VACON
