8.7.2.2 Barre omnibus de blindage

96 Kollmorgen™ | Décembre 2014
Les blindages du câble d'alimentation (entrée de ligne, câble moteur,
résistance de frein externe) peuvent être orientés vers une barre omni-
bus supplémentaire via des brides de blindage.
Kollmorgen™ recommande les brides de blindage Weidmüller KLBÜ.
Vous trouverez ci-après la description d'un scénario possible de confi-
guration d'une barre omnibus pour les brides de blindage ci-dessus.

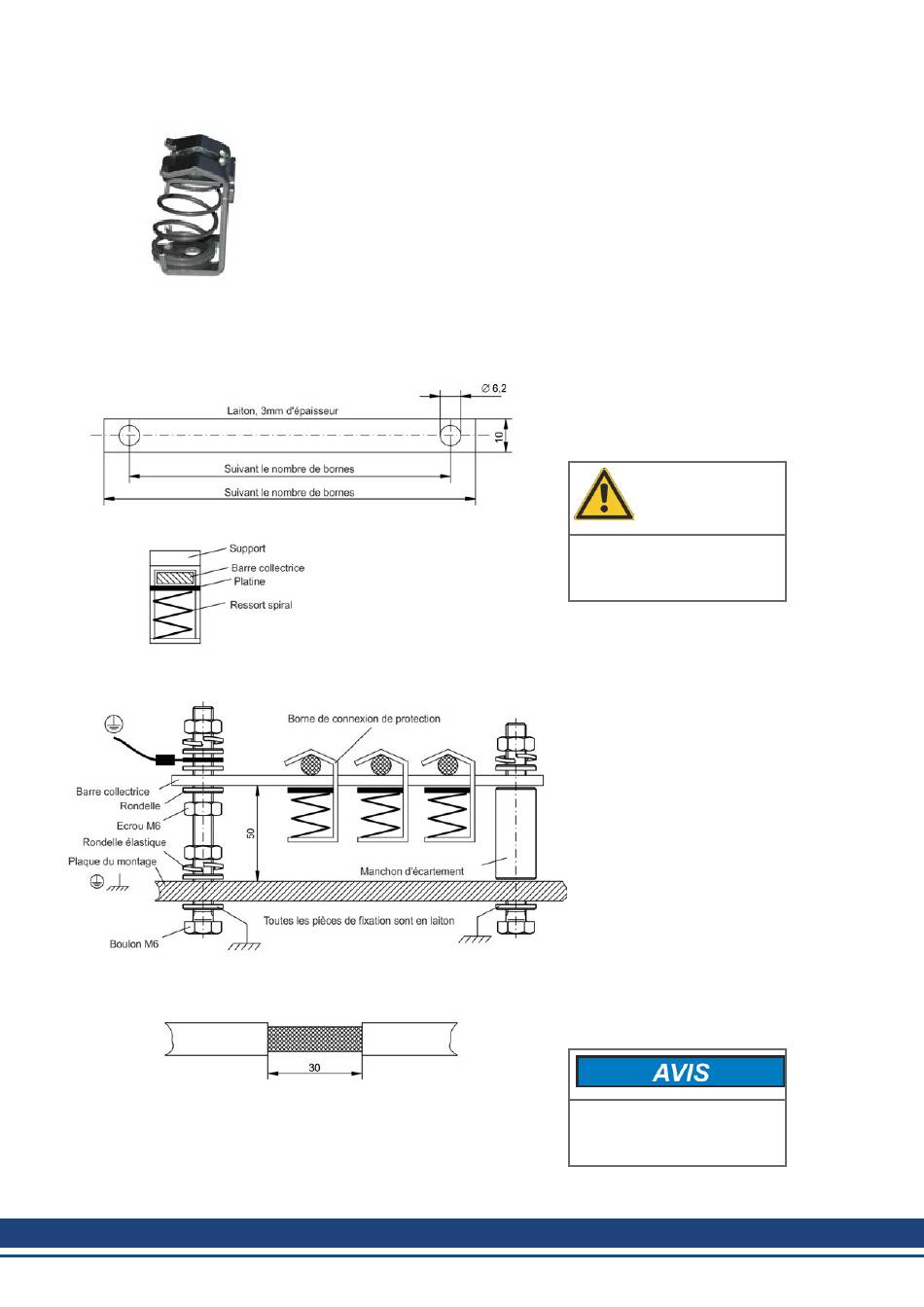

1. Coupez une barre omnibus à
la longueur requise à partir d'un
rail en laiton (section 10 x 3 mm)
et percez des trous dedans
conformément aux instructions.
Toutes les brides de blindage
requises doivent se positionner
entre les trous.
ATTENTION
La tension du ressort hélicoïdal
peut entraîner des blessures.
Utilisez des tenailles.
2. Resserrez le ressort héli-
coïdal avec la plaque de retenue,
puis poussez la barre omnibus à
travers l'ouverture du support.
3. Montez la barre omnibus avec
les brides de blindage placées
sur la plaque de montage. Uti-
lisez des douilles d'écartement
métalliques ou des vis avec
écrous et les accessoires néces-
saires pour conserver un espa-
cement de 50 mm. Mettez la
barre omnibus à la terre à l'aide
d'un conducteur d'une section de
2,5 mm² minimum.
4. Retirez la gaine externe du
câble sur environ 30 mm en
veillant à ne pas endommager le
blindage tressé. Poussez la
bride de blindage vers le haut et
orientez le câble vers elle à l'aide
de la barre omnibus.
Assurez-vous que la bride de
blindage et le blindage tressé
sont en contact.
