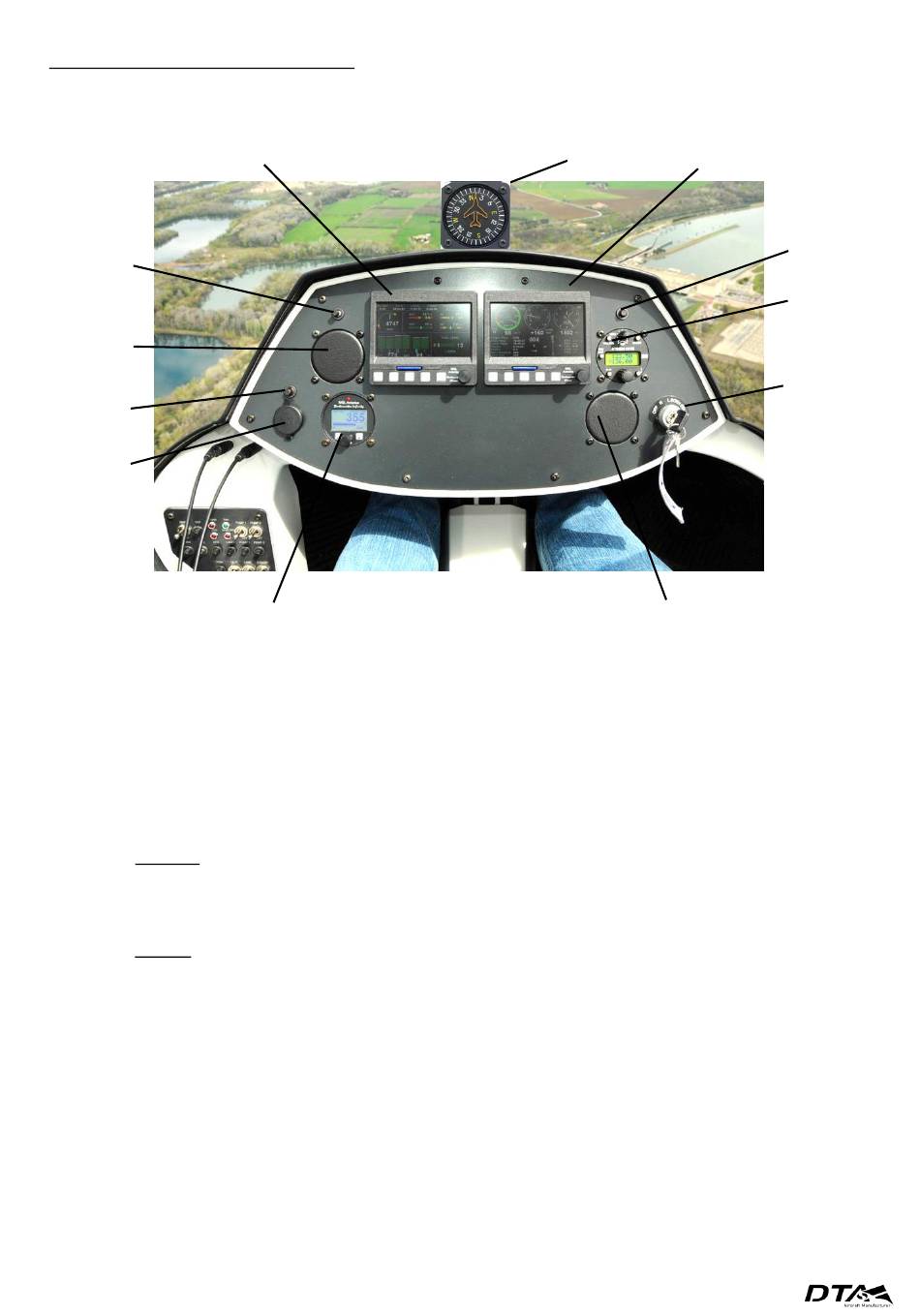

7.11.4 XTREME MGL (EFIS & EMS)
5
4
3
2
1 Compte tours rotor MGL RV1
2 Allume cigare
3 Breaker allume cigare (3A)
4 Réserve pour ASI Ø 57
5 Breaker (3A) instrument Ø 57
6 MGL Xtreme EMS + RDAC VD:
 Compte tours moteur / Compteur horaire
 2 x CHT/ Température et pression huile
 Voltmètre / OAT / Jauge
Options : 4 x EGT. Pression carburant, MAP avec acquisition SP7
7 Compas
8 MGL Xtreme EFIS + module SP6 :
 Altimètre / Badin / Variomètre / Compas
 Température extérieur / GPS (sans cartographie)
Option : horizon artificiel avec module SP7
9 Breaker VHF (3A)
10 VHF (équipement optionnel)
11 Contacteur à clé CDI+ START
12 Réserve pour Altimètre et badin Ø 57 (équipement optionnel)
 Un compte-tours rotor de secours n'apparait pas judicieux. En effet, le rotor ne sera pas affecté par la perte
de son compte-tours et continuera à tourner avec régularité.
