DTA J-RO Manuel D'utilisation page 83

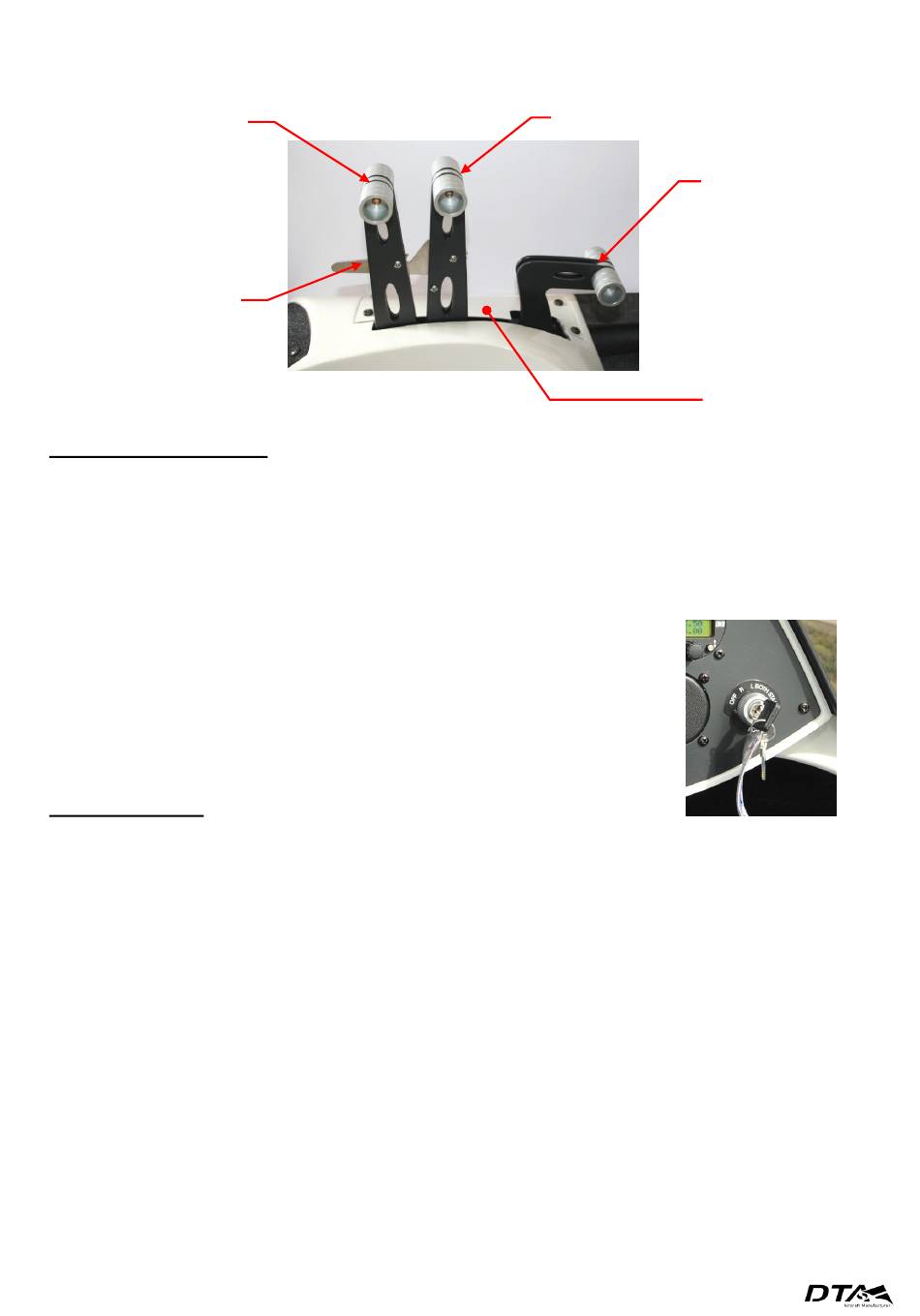

Manette de gaz
Crémaillère
Freinage des roues arrière
7.8 Commande moteur
 Manette de gaz (main gauche – Photo CF SECTION 7.7):

Pour augmenter le nombre de tours moteur => basculer la manette vers l'avant

Pour diminuer le nombre de tours moteur => ramener la manette en arrière
 Manette de starter (main droite)

Moteur froid pour activer le starter => basculer la manette vers le haut

Pour désactiver le starter moteur tournant => basculer la manette vers le bas
Note : un capotage protège cette commande. Il ne doit pas être démonté.
 Contacteur à clé (main droite)

Le sélecteur à clé « OFF – L - R – BOTH - START» permet :
 la mise en marche/coupure moteur => OFF / BOTH
 le contrôle de chacun des deux allumages => L – R (Left –Rright)
 le lancement du démarreur => START
7.9 Pré-lanceur
(sécurités)
Note : le déclenchement du Pré-lanceur s'effectue moteur à 2200 tr/mn, J-RO freiné, rotor « Clear »
(=> CF SECTION 4.9 « Alignement, pré-lancement, décollage» et SECTION 10.2 « Sécurité rotor »)

Lorsque l'interrupteur est actionné (poignée de manche CF SECTION 7.7), si les sécurités le permettent, le
compresseur pneumatique 12 volts sera alimenté.
 Fonctionnement : Bouton de pré-lanceur (poignée de manche) => sécurités => compresseur 12V => vanne 3
voies => vérin pneumatique => bras basculant => galet => courroies trapézoïdales (Kevlar) => entrainement
de la poulie menée => arbre flexible => Bendix => entrainement de la couronne dentée

L'air venant du compresseur actionne la tige d'un vérin pneumatique relié à un bras basculant. Boulonné sur
ce bras de levier, un galet va venir tendre un jeu de 2 courroies trapézoïdales en kevlar. Ainsi la poulie
supérieure (poulie menée) sera entrainée par la poulie « entretoise » d'hélice (poulie menante). La puissance
sera transmise via un arbre flexible à la couronne dentée fixée sous la tête par l'intermédiaire d'un Bendix (CF
SECTION 8.12 « Entretien des courroies de pré-lanceur »)

Dés sécurités (interrupteurs de fin de course) en série empêchent les fausses manœuvres en vol.
DTA POH J-RO FR
(manette de gaz et de starter, contacteur à clé)
Révision 06 Edition : 06/2024
Freinage des roues arrière
Frein rotor
Capotage
83/137
