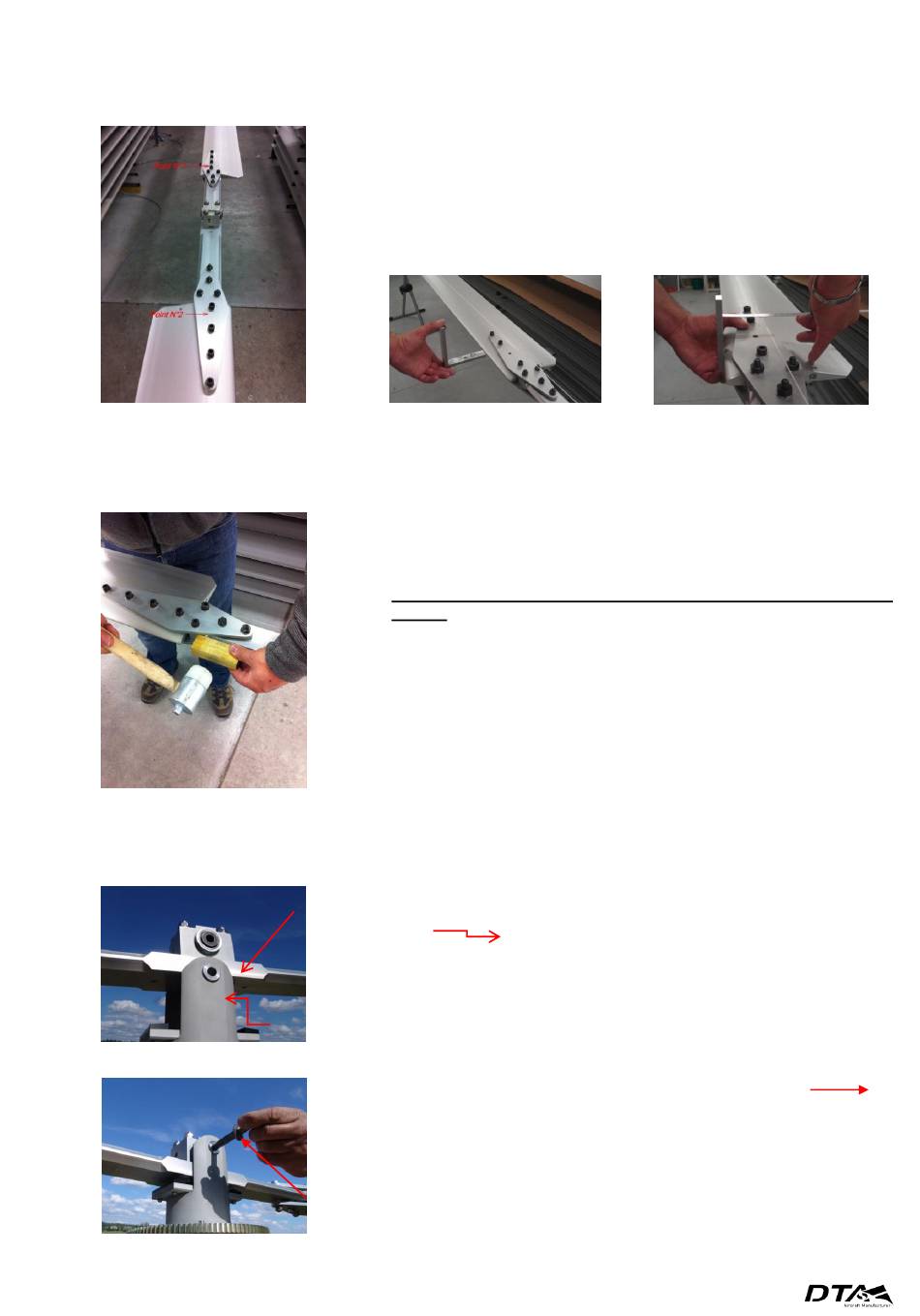

Note : Si la cote n'est pas identique, desserrer légèrement les vis de fixation de la pale. Protéger le porte-
pales avec un morceau de bois, puis taper légèrement avec un maillet sur le bord du porte-pales pour
déplacer la pale en latéral.
 Poser le rotor sur le J-RO
DTA POH J-RO FR
4°- Mesurer à l'aide d'une équerre la distance entre le fil et le bord
d'attaque de la pale sur le point N°1 et sur le point N°2. La distance
doit être identique.
Répéter l'opération jusqu'à obtenir la même cote sur le point N°1 et
sur le point N°2
Une fois l'alignement parfait serrer les vis de pales au couple soit
4.7mkg
1° : Présenter le rotor sur la tête.
(Faire coïncider les repères (marque de pointeau) entre porte-pales et
tête )
Note : utiliser 2 escabeaux positionnés de part et d'autre de la
machine. Protéger la verrière et le dessus de la coque.
2° : Monter l'axe de 12 mm sans oublier la rondelle Z12 (
