LEMCOM CANopen® - Manuel utilisateur
Afin de répondre aux besoins grandissants des industriels en matière d'équipements fonctionnant
sur bus de terrain et Ethernet industriel, Coval propose le LEMCOM, une déclinaison
« communicante » de la mini pompe à vide LEMAX.
Le LEMCOM est habituellement monté en « îlot », sur la base d'un ensemble composé d'un maître
et d'esclaves mais l'architecture flexible LEMCOM (module en îlot ou autonome) permet de disposer
chaque venturi au plus près de l'application.
Concept d'îlot maître/esclaves
MODULE MAÎTRE AUTONOME
Composition d'un îlot : 1 module maître et 1 à 15 modules esclaves.
-
-
La communication entre un module LEMCOM maître et le contrôleur CAN (automate) est
basé sur le modèle « producteur / consommateur ».
Communication LEMCOM maître  LEMCOM esclaves via le « bus Coval » (support CAN -
-
protocole de communication propriétaire).
-
Alimentation 24 V CC de tous les modules via le connecteur « arrière » du dernier module de
l'îlot.
- Le module maître est un venturi à part entière, il peut fonctionner de manière autonome sans
module esclave attenant.
NOTE
Les modules esclaves sont identiques quel que soit le protocole utilisé au niveau du
module maître (CANopen, EtherNet/IP, etc.).
COVAL - LMCOP-FR-A-1155UM0068
ÎLOT DE MODULES ESCLAVES

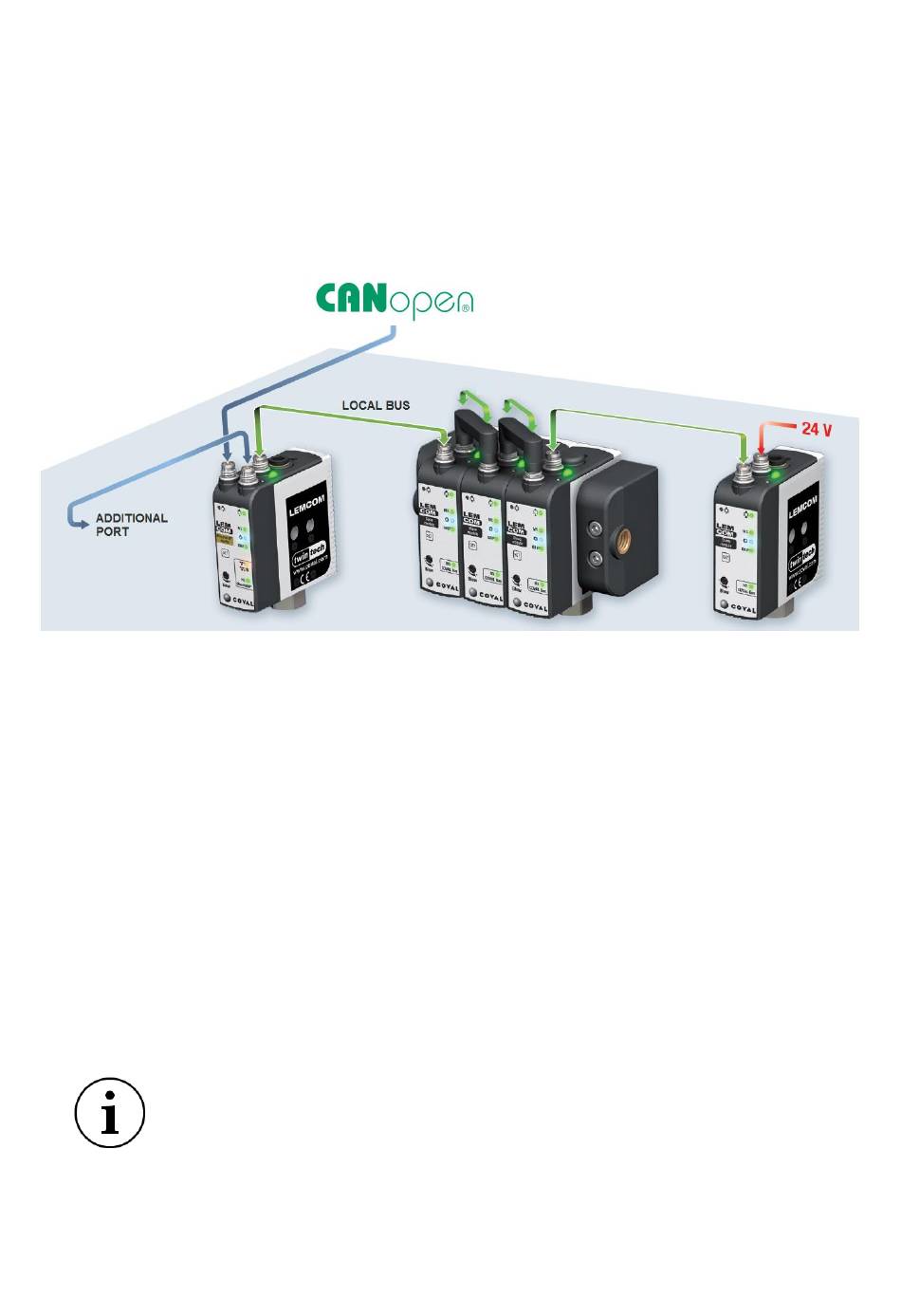

Figure 1 - Concept d'îlot maître/esclave
Présentation générale du LEMCOM
MODULE ESCLAVE AUTONOME
