LEMCOM CANopen® - Manuel utilisateur
INSTRUCTIONS DE CÂBLAGE
- Type de connecteurs : M8 mâle

Ports CAN

3.1 Ports CAN
Une interface CAN est intégrée au LEMCOM (modèle W2) et offre deux ports CAN en face avant du
module.
NC = Non Connecté
BR: marron / WH: blanc / BU: bleu / BK: noir
COVAL - LMCOP-FR-A-1155UM0068

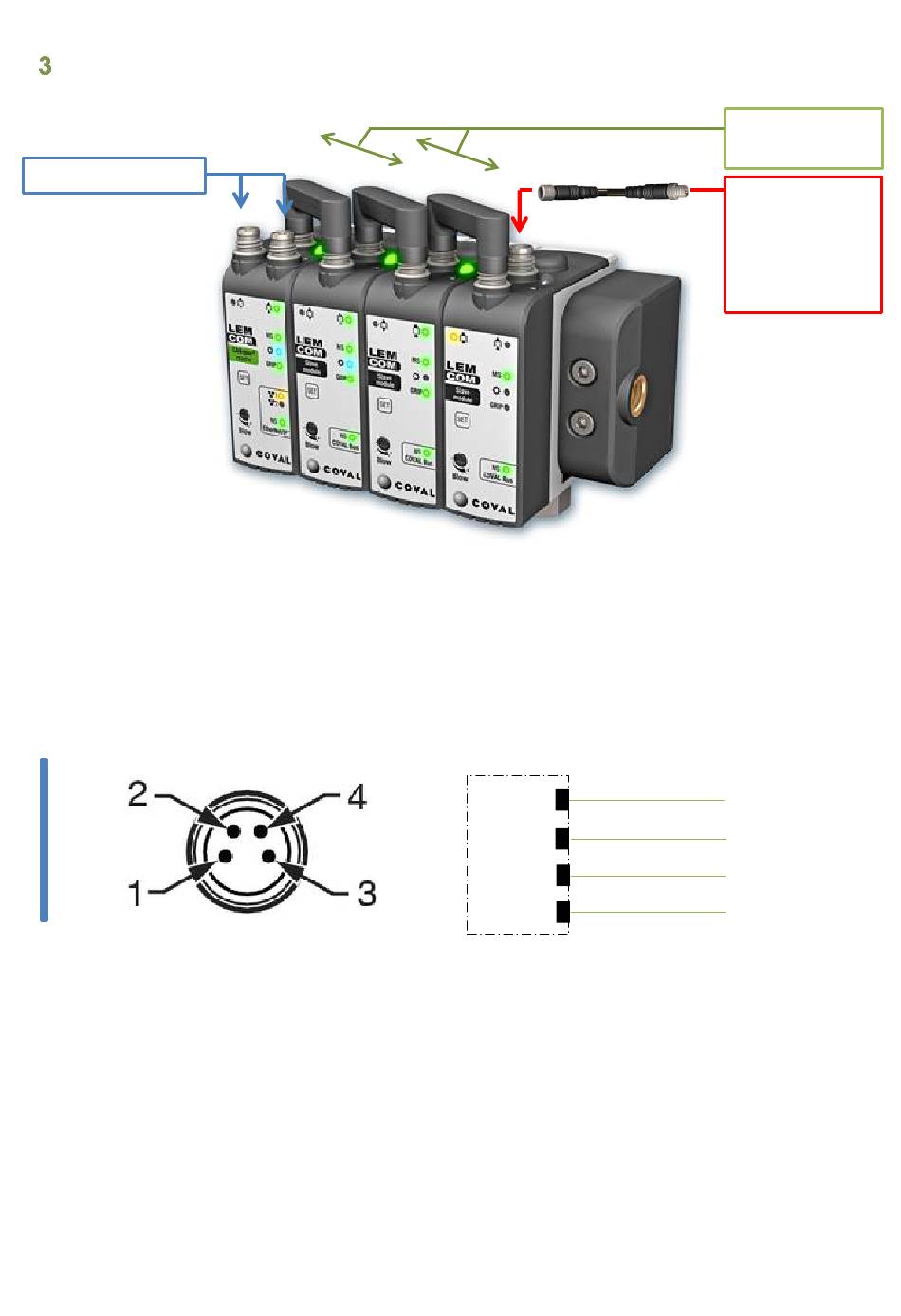

Figure 2 - Câblage d'un îlot du type LEMC--X---W2GB4
Figure 3 - Instructions de câblage (M8 – Port bus CAN)
Instructions de câblage
M8
1 (BR)
2 (WH)
3 (BU)
4 (BK)
Bus COVAL
(com + 24V CC)
24V CC
Alimentation
électrique
+
Terminaison Bus
Coval M8
NC
CAN_H
CAN_GND
CAN_L
10/49
