10.0 encadrement fini - après l'installation de l'appareil
encadrement fini - après l'installation de l'appareil

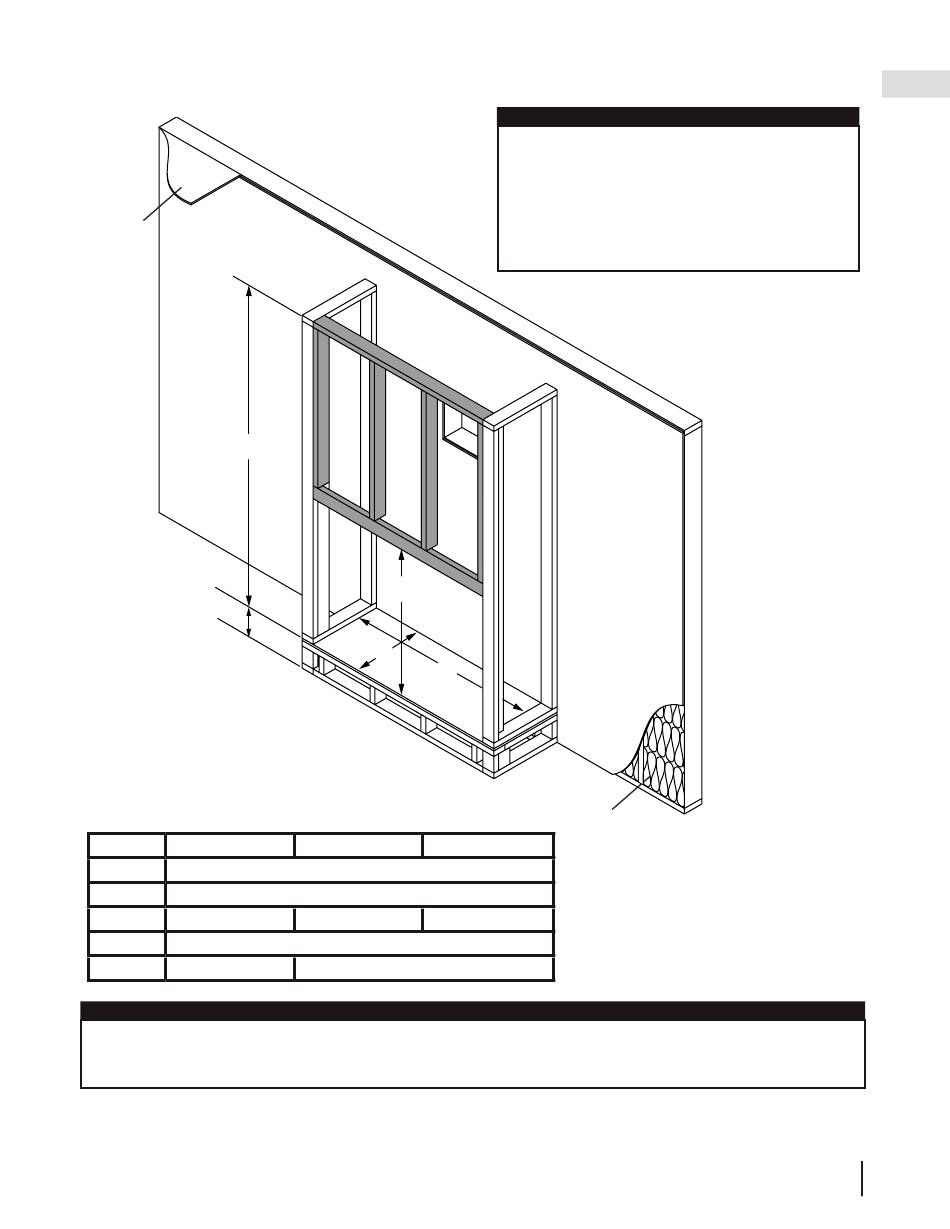

10.1 encadrement avec des matériaux incombustibles
affleurant simple face
Plafond
L
J
cadrage minimum
Réf
TLV50L
K
E
65 13/16" (1672mm)
F
J
Optionnel - L'appareil ne doit pas être élevé au-dessus du plancher.
73" (1854mm)
L
note:
La séries TLV requis un minimum hauteur d'enceinte/plafond, comme illustré (dimension L), mesuré du bas de
l'appareil. Pour les exigences de températures, cet espace doit être dégager. Certains configurations qui requis un
enceinte plus large pour fournir les dégagements minimaux entre les conduits d'évacuation et les combustibles.
K
E
F
TLV62L
TLV74L
31 15/16" (811mm)
20 1/8" (511mm)
77 13/16" (1976mm)
89 13/16" (2281mm)
91" (2311mm)
note:
Les composants ombrés (encadrement de finition)
doivent être des matériaux incombustibles.
Les composants ombragés (cadrage de finition)
doivent être installés après que l'appareil a été
placé dans sa position finale et que l'évacuation a
été connectée.
Cloison
sèche
Isolation
FR
133
W415-4127 / B-0 / 03.25.24
