installation de ventilation
5.5
renstreignants d'évents verticaux
FR
Certaines configurations d'évacuation verticales peuvent avoir une flamme très active. Si cette apparence n'est
pas désirée, la sortie du conduit d'évacuation peut être réduite en utilisant une plaque de restriction approuvée
par Wolf Steel. Cet ensemble n'est pas recommandé pour les courses verticales courtes.
Selon l'année et le modèle de votre appareil, il se peut que celui-ci ne soit pas muni de trous de fixation.

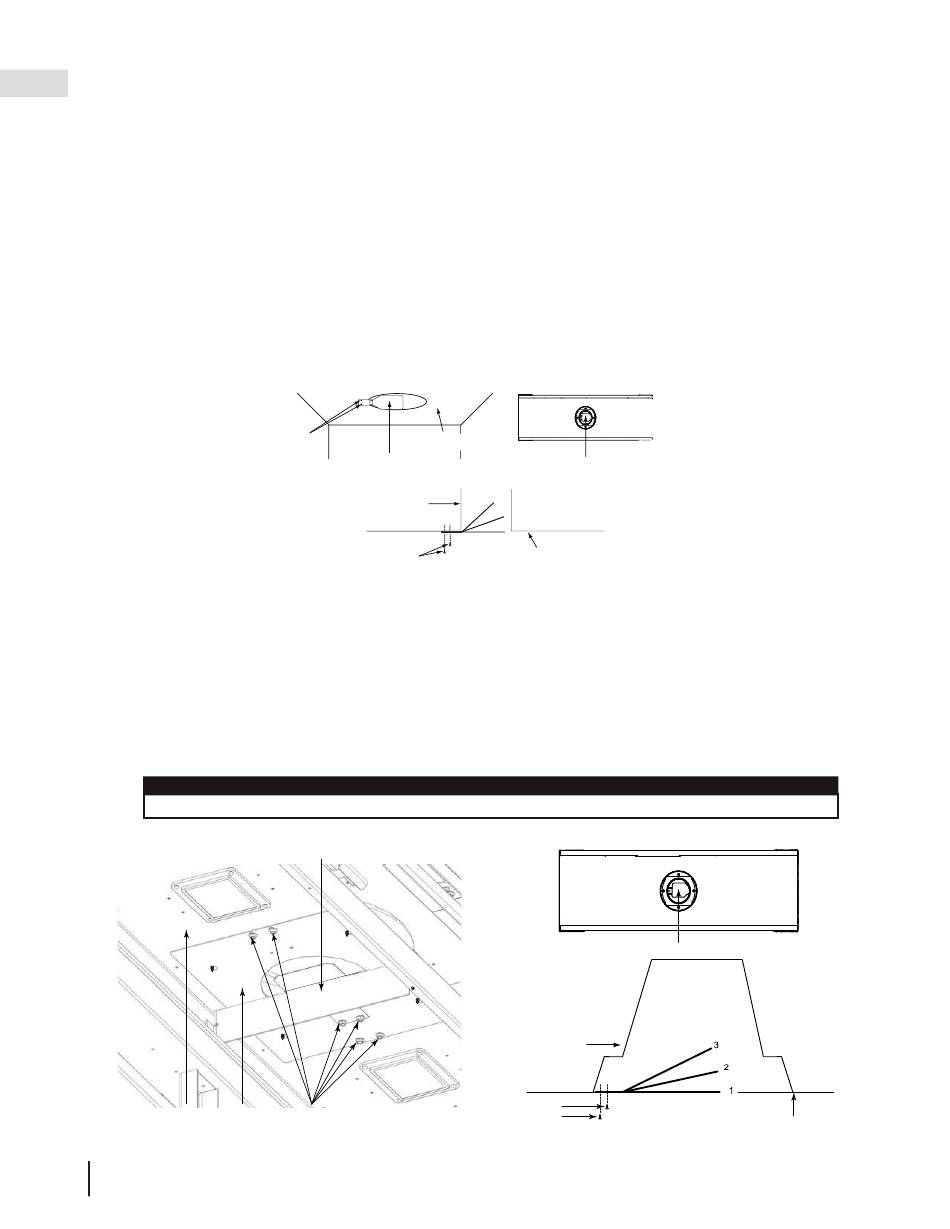

5.5.1 TLV50L / TLV50L2
Si l'appareil est muni de trous de fixation, retirez les vis du haut de la chambre de combustion, alignez la
A.
plaque de restriction comme illustré, puis fixer.
Si l'appareil n'est pas muni de trous de fixation, alignez la plaque de restriction comme illustré, puis fixez-la
B.
à l'aide des deux vis (fournis).
Assurez-vous que la plaque puisse pivoter vers le haut dans la sortie de l'évacuation au niveau de la fente.
C.
Selon la degré de restriction recherché, la plaque de restriction peut demeurer à plat pour une restriction
D.
optimale, ou être pliée vers la haut à des degrés de restriction différents.
5.5.2 TLV62L / TLV74L / TLV62L2 / TLV74L2
Fixez restricteur de 5" à la plaque de montage à l'aide de les 2 vis (fournies).
A.
Enlevez le déflecteur en retirant 1 vis du foyer. Misez le vis et le déflecteur du côté.
B.
Alignez les trous de dégagements de la plaque de montage (4) au-dessus des vis saillant dedans le
C.
chambre de combustion. Pour faciliter l'accès, assurez-vous que le restricteur et la plaque de montage
sont installées avec les vis installées à l'Étape A orientées vers le haut (vers le collet d'évacuation).
Installez 4 vis autoperceuses (fournies) (2 par côté).
D.
note:
Pour faciliter l'installation, la plaque de montage est conçu avec 2 trous fixés et 2 trous slottés.
Réinstallez le déflecteur utilisant un vis enlever dans l'étape B.
E.
DESSUS DU
FOYER
122
W415-4127 / B-0 / 03.25.24
Vis muni
Restriction
Le col d'évacuation
Vis métallique de #8x½ à
tête hexagonale
DÉFLECTEUR
VIS DE MONTAGE
PLAQUE DE
MONTAGE
Vue au sommet
L'haut de la chambre de
combustion
Restriction
3
2
1
L'haut de la chambre de
combustion
1. Restriction optimale
2. Restriction modérer
3. Restriction minimal
TOP VIEW
COLLET D'ÉVACUATION
5" RESTRICTOR
VIS MÉTALLIQUES
DE #8 X 1/2 À TÊTE
HEXAGONALE
VUE DE SOMMET
RESTRICTEUR DE 5"
DESSUS DU
FOYER
1. RESTRICTION OPTIMALE
2. RESTRICTION MODÉRER
3. RESTRICTION MINIMAL
