5.6
installation de bouclier d'évent
IMPORTANT: Pour faciliter l'installation, le cadre supérieur avant peut être enlever.
Le cadre supérieur avant doit être réinstaller avant d'installer les pattes de
cloutages.
note:
Le bouclier d'évent est télescopique et doit être réglé pour protéger les 30 premiers pouces verticaux
éventuels.

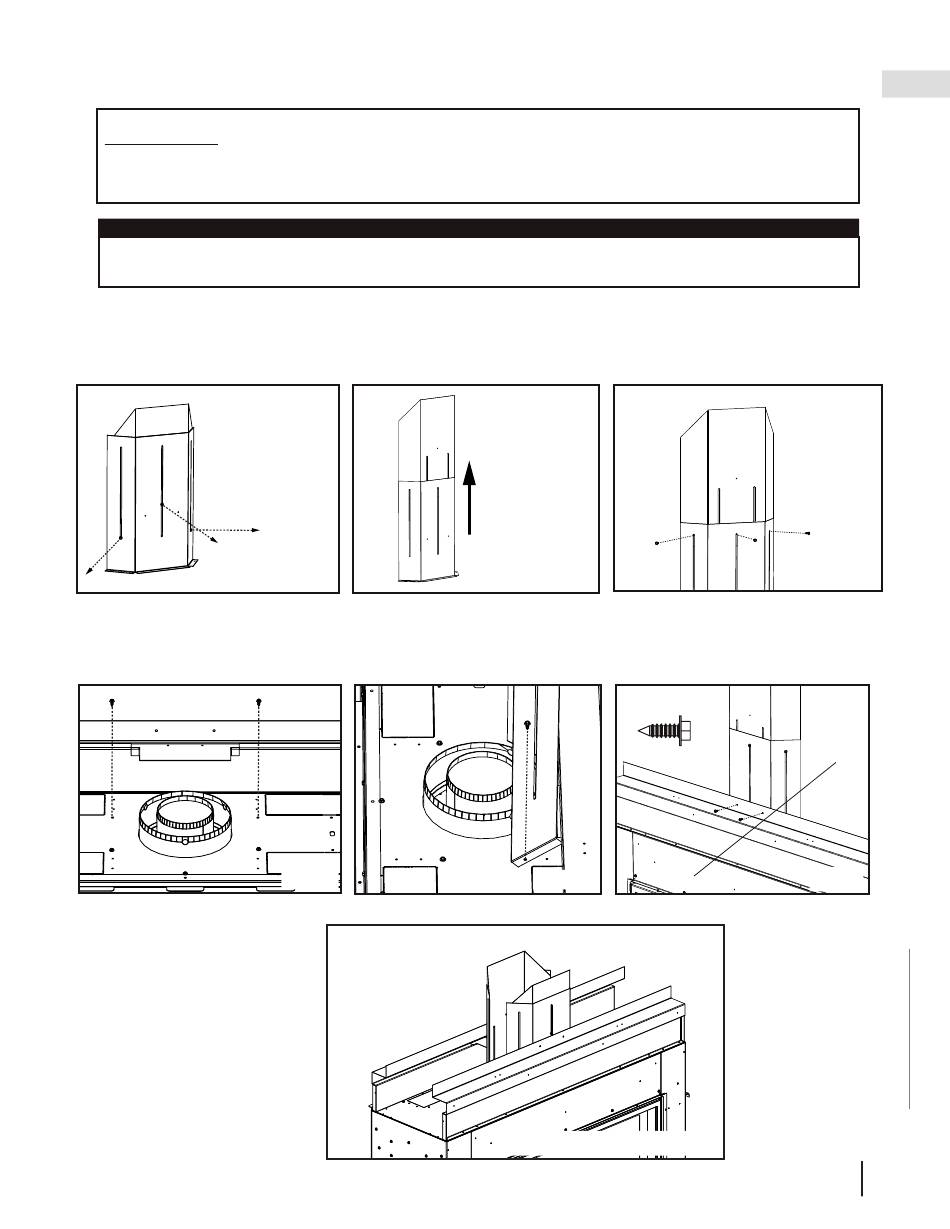

1. Dévissez les attaches sur l'ensemble de protection de ventilation. NE PAS DISCARDER LES FIXATEURS (Figure 1).
2. Ajustez le bouclier d'évent à sa verticale maximale (Figure 2).
3. Utilisez les attaches à l'étape 1 pour maintenir la nouvelle hauteur de bouclage d'évent (Figure 3).
4. Dévissez les attaches comme indiqué sur la Figure 4. NE PAS DÉBRANCHER LES FIXATIONS.
5. Utilisez les attaches à l'étape 4 pour fixer le bouclier d'évent sur l'appareil (Figure 5).
6. Fixez le bouclier d'évacuation avec deux attaches (fournies) sur le cadre supérieur avant (Figure 6).
POUR LES APPAREILS TRANSPARENTS, RÉPÉTEZ LES ÉTAPES AVEC LE CÔTÉ OPPOSÉ
(2 bouches d'aération requises).
Fig. 1
Fig. 4
installation de ventilation
Fig. 2
Type 1 (x2)
Fig. 5
TRANSPARENT EXEMPLE
FR
Fig. 3
Devant de
l'appareil
Fig. 6
123
W415-4127 / B-0 / 03.25.24
