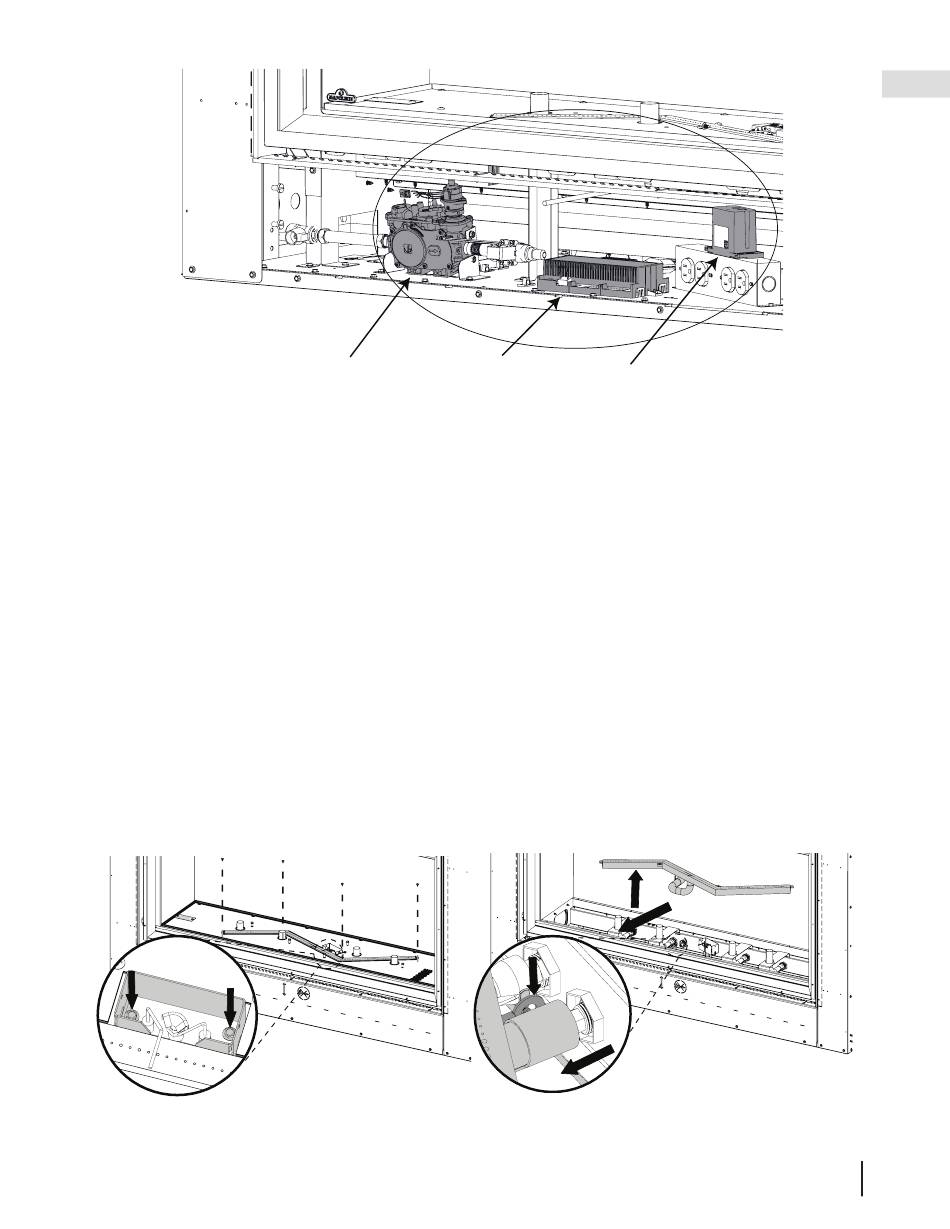

13.3 enlèvement du brûleur
Couper le gaz et l'alimentation électrique.
A.
Enlever l'assemblage de l'écran de protection et la porte, référer aux sections « installation /
B.
enlèvement de le la barrière de protection » et « installation / enlèvement de la porte » pour plus
de détails.
Enlever les composants décoratifs de l'appareil.
C.
Retirer le couvercle de la veilleuse en enlevant les 2 vis, voir « Dépose des plateaux de composants
D.
décoratifs » pour plus de détails.
Desserrer les vis de fixation de l'écran de la veilleuse (Fig. 1).
E.
Retirez les vis qui fixent le brûleur au plateau des éléments décoratifs.
F.
Retirez les vis qui fixent le plateau et soulevez-le pour le sortir de l'appareil, voir « Dépose des plateaux
G.
de composants décoratifs » pour plus de détails.
Désengager la tige de réglage de l'obturateur d'air en la soulevant de l'obturateur d'air sur le Venturi du
H.
brûleur principal (Fig. ). L'œillet en caoutchouc doit rester en place.
Retirez le brûleur en le tirant vers l'avant pour le dégager de l'orifice et soulevez-le de l'appareil. Soyez
I.
prudent de ne pas heurter ou plier la sonde de pilotage.
control
module de
soupape
valve
contrôle
module
Fig. 1
entretien
electrical
boîte
électrique
box
Fig. 3
W415-4127 / B-0 / 03.25.24
FR
Fig. 2
151
