Napoleon Tall Linear Vector Serie Manuel D'installation page 105

(GAZ NATUREL SEULEMENT)
40'
30'
V
20'
15'
10'
5'
7'
V
(84")
2'
0'
Base du
collier
d'air

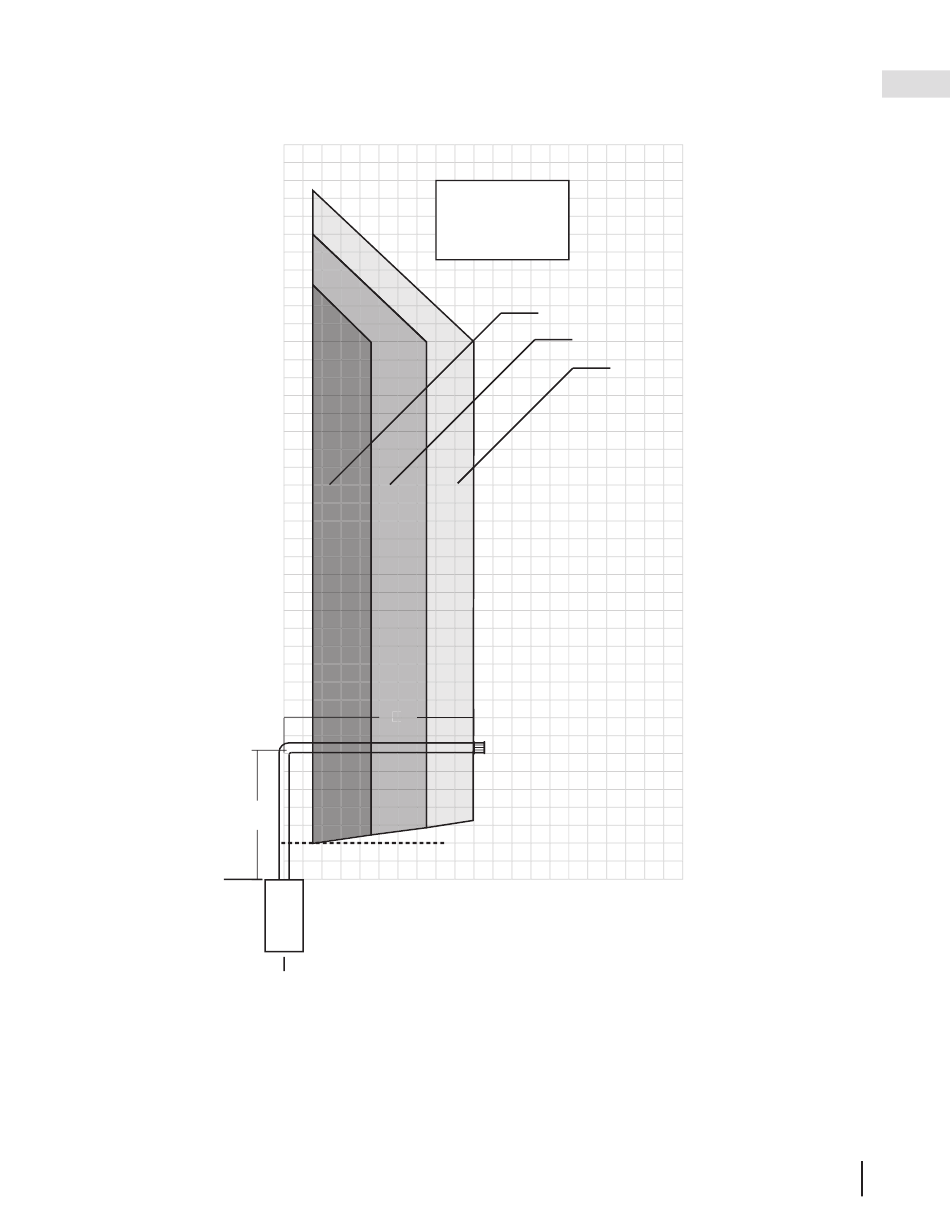

V et H sont mesurés à partir du centre des coudes de ventilation.
Cet exemple représente un évent qui a un maximum de trois coudes, une longueur de ventilation horizontale
combinée (H) de 10 pieds et une longueur d'évent verticale (V) combinée de 7 pieds
Étant donné que l'évent est situé dans la zone sombre sombre, il se trouve dans la configuration d'évent
exigences d'évacuation - gaz naturel
V = 7 ft
H = 10 ft
H H H H H H H H
5'
0'
acceptable.
ventilation flexible et rigide
zone de coude
1-3
zone de coude
1-2
zone de coude
1
10' 15'
H
20'
