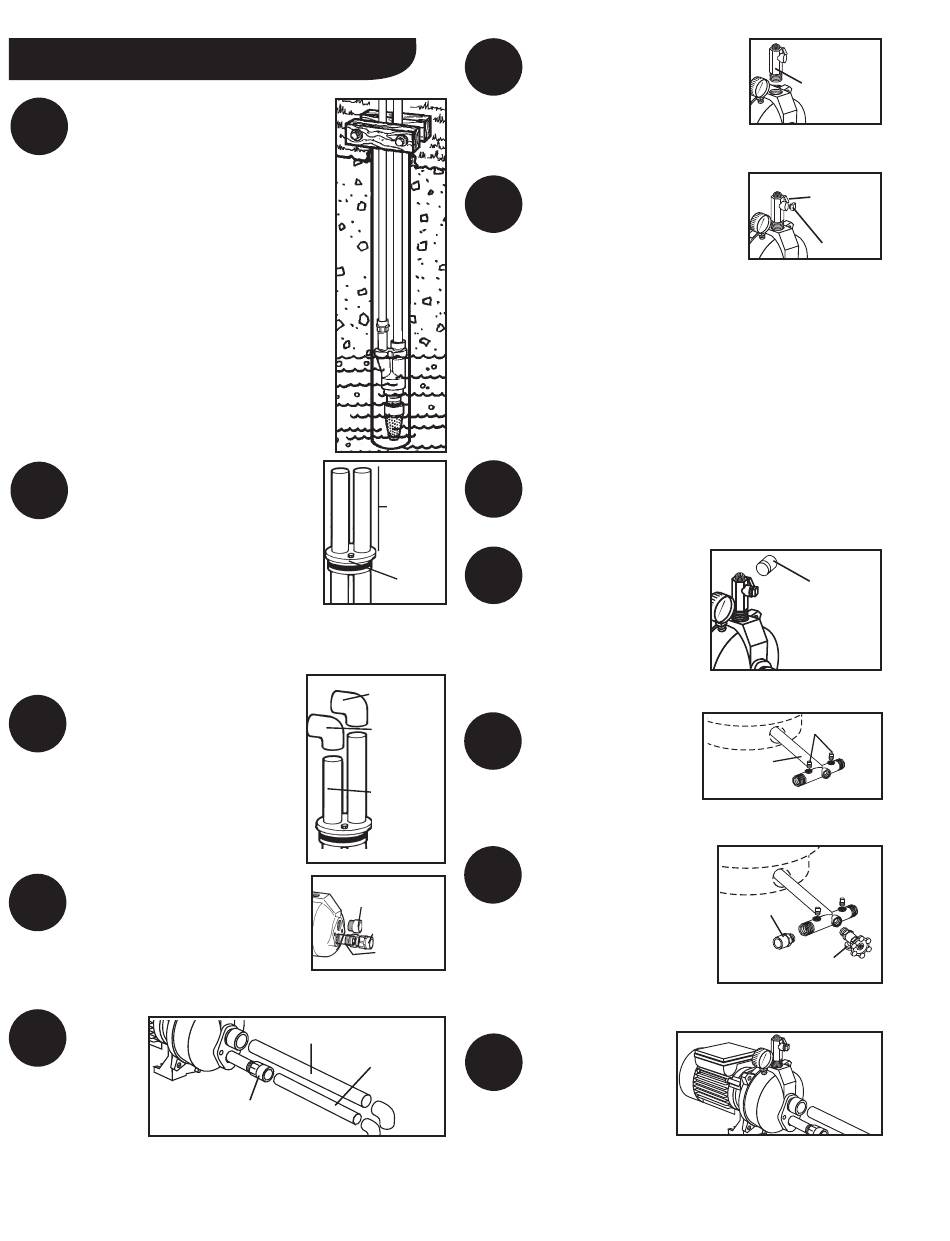

Procédure C (suite)
Pegue todos los adaptadores y tramos de
PASO
tubería de cloruro de polivinilo rígidos
5
necesarios tanto en el lado de presión como
de suministro para igualar la distancia a
la profundidad del pozo menos cuatro pies
(1,2 metros), entonces sujete firmemente
la ensambladura con una corona para tubos
para evitar que se deslice y caiga al pozo.
Asegúrese de saber en todo momento cuál
tubería es la de presión y cuál tubería es la
de suministro.
Quite la corona para tubos y deslice el
PASO
sello RWS4-1012 sobre la tubería de
6
cloruro de polivinilo y sobre la carcasa del
pozo. NO PERMITA que la ensambladura
caiga por el pozo. Coloque la ensambladura
de tal manera que sobresalgan doce pies
(3,65 metros) del tubo de cloruro de
polivinilo del sello del pozo. Usando una
llave inglesa, haga girar los pernos en
el sello del pozo en la dirección de las agujas del reloj, hasta
que las empaquetaduras de caucho estén ajustadas contra el
entubado del pozo y las tuberías de PVC.
Corte la tubería de 1" dos pulgadas
PASO
(5 cm) más corta que la tubería de
7
1-1/4". Alise los bordes rugosos. Pegue
los codos de cloruro de polivinilo de 1"
y 1-1/4" a las tuberías que sobresalgan
del sello del pozo.
Enrosque un adaptador macho de
PASO
cloruro de polivinilo de 1-1/4" en el
8
orificio superior de la parte delantera
de la bomba. Enrosque la boquilla de
1" x 4" en el orificio inferior de la
parte delantera de la bomba. Enrosque
el adaptador hembra de cloruro de
polivinilo de 1" sobre la boquilla de 1" x 4".
PASO
9
Pegue todos
los tramos y
ADAPTADOR HEMBRA
adaptadores de 1"
y de 1-1/4" de
cloruro de polivinilo
que necesite para conectar el adaptador hembra de 1" y el adaptador macho
de 1-1/4" de cloruro de polivinilo a los codos de cloruro de polivinilo de 1"
y de 1-1/4".
12 PULGADAS
(30,5 CM) DE
TUBERÍA DE
CLORURO DE
POLIVINILO
SOBRESALIENTE
DEL SELLO
DEL POZO
SELLO DEL
POZO
CODO DE
CLORURO
DE POLIVINILO
DE 1-1/4"
CODO DE
CLORURO
DE POLIVINILO
DE 1"
TUBERÍA DE 1"
DOS PULGADAS
(5 CM) MÁS CORTA
QUE LA TUBERÍA
DE 1/4"
ADAPTADOR MACHO
DE CLORURO DE
POLIVINILO DE 1-1/4"
ADAPTADOR HEMBRA
DE CLORURO DE
POLIVINILO DE 1
BOQUILLA
DE 1" X 4"
TUBERÍA DE CLORURO DE
POLIVINILO DE 1-1/4"
TUBERÍA DE CLORURO
DE POLIVINILO DE 1"
Abra el juego de accesorios para
PASO
regulador de presión RPR. Aplique
10
4 vueltas de cinta de teflón en
las roscas macho de la unidad del
regulador de presión. Enrosque el
manómetro RG-2 en el lado de la carcasa
de la bomba.
Enrosque el acoplador o tapón en la
PASO
apertura a la derecha de la salida del
11
regulador de presión.
AMORÇAGE D'UNE POMPECEBADO DE
LAS BOMBAS DE CHORRO PARA POZOS
PROFUNDOS ACCÉLÉRATRICE DANS UN
PUITS PROFOND
Complete todas las conexiones eléctricas tal y como se especifica
PASO
12 en las páginas 24 y 25 de las instrucciones de preinstalación.
Enrosque el adaptador macho
PASO
de cloruro de polivinilo de
13
3/4" en la salida del regulador
de presión.
Enrosque la conexión en T
PASO
del tanque en el tanque de
14
presión precargado. Ponga
dos tapones de 1/4"
en 2 salidas de la conexión
en T del tanque.
Enrosque la válvula de descarga
PASO
en la parte delantera de la
15
conexión en T del tanque.
Enrosque el adaptador macho
de cloruro de polivinilo de
3/4" en el lado de entrada de
la conexión en T del tanque.
Conecte al sistema de
plomería de la casa.
PARA CEBAR: quite el
PASO
regulador de presión,
16
ponga una manguera
de jardín en la parte
superior de la descarga
de la bomba y llene los
tubos y la bomba hasta
que el agua se desborde por la parte superior de la bomba. Esto
podría llevarle varios minutos. Vuelva a poner el regulador en la
bomba.
30
REGULADOR
DE PRESIÓN
SORTIE DU
RÉGULATEUR
DE PRESSION
BOUCHON
ADAPTADOR
MACHO DE
CLORURO
DE POLIVINILO
DE 3/4 DE
PULGADA
TAPONES DE 1/4
DE PULGADA
CONEXIÓN EN
T DEL TANQUE
ADAPTADOR
MACHO DE
CLORURO DE
POLIVINILO
DE 3/4 DE
VÁLVULA DE
PULGADA
DESCARGA
1/2 DE PULGADA
