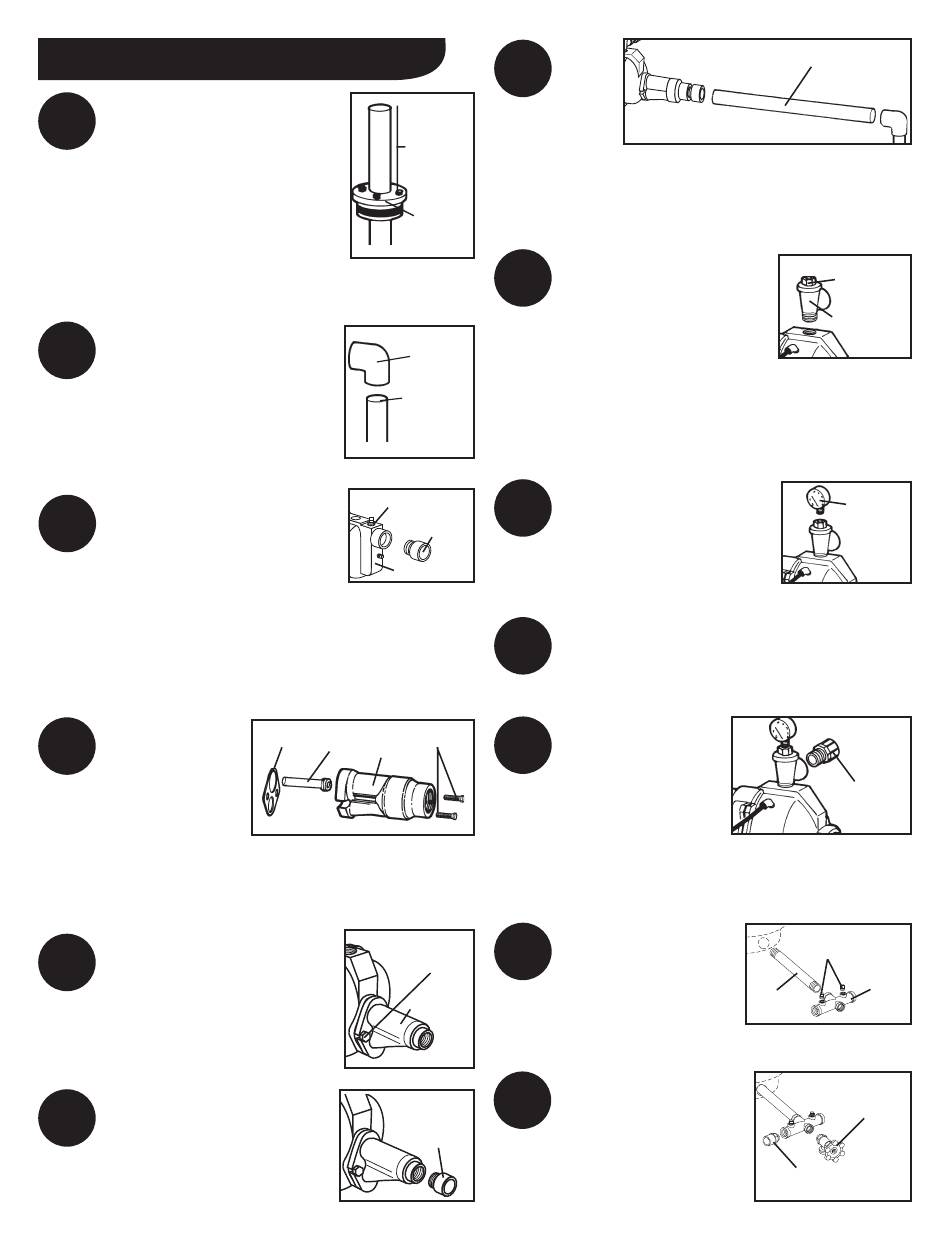

Proceso C, continuación.
SOSTENGA EL TUBO, retire la
PASO
abrazadera del tubo y deslice el sello
4
del pozo por encima de la tubería
de PVC rígido y sobre el entubado
del pozo. Coloque la ensambladura de
tal manera que sobresalgan doce pies
(3,65 metros) del tubo de cloruro de
polivinilo rígido del sello del pozo. Haga
girar los pernos en el sello del pozo,
en forma alternada, en la dirección
de las agujas del reloj, hasta que las
empaquetaduras de caucho hayan quedado ajustadas contra el
entubado del pozo y la tubería de PVC rígido.
Pegue el codo de cloruro de polivinilo
PASO
de 1-1/4" en el tubo de cloruro de
5
polivinilo rígido que sobresalga del
sello del pozo. Si lo desea, podrá cortar
parte del tubo de cloruro de polivinilo
rígido antes de pegar el codo. Use
una lima recta o redonda para alisar el
interior de cualquier tubo de cloruro de
polivinilo rígido que haya sido cortado.
Si está usando una bomba RTS5, RTS7
PASO
o RTS10, enrosque un adaptador macho
6
de cloruro de polivinilo de 1-1/4" en la
parte delantera de la bomba. Apriételo
a mano, entonces apriételo un cuarto de
vuelta con una llave ajustable.
CEBADO DE LAS BOMBAS DE CHORRO
PARA POZOS POCO PROFUNDOS
PASOS DEL 7 AL 12 PARA LOS MODELOS
BOMBAS CONVERTIBLES RC5 Y RC10
Abra el juego
PASO
de eyección
7
(R-E520-100).
Enrosque el tubo
venturi más corto en
el eyector hasta que
quede firme. Coloque
la empaquetadura
sobre el tubo venturi de manera que las aberturas en la
empaquetadura queden alineadas con las aberturas en el
eyector.
Deslice los pernos a través de las
PASO
aberturas para los pernos a cada lado
8
del eyector, a través de la junta y una
el eyector con los pernos a la parte
delantera de la bomba. Apriete los pernos
de manera que queden seguros.
Enrosque un adaptador macho de cloruro
PASO
de polivinilo de 1-1/4" en la parte
9
delantera del eyector. Apriételo a mano,
entonces apriételo un cuarto de vuelta
con una llave.
APROXIMADA-
MENTE 12
PULGADAS
(30,5 CM) DE
TUBERÍA DE
CLORURO DE
POLIVINILO
SOBRESALIENTE
DEL SELLO DEL
POZO
SELLO DEL
POZO RWS4-12
CODO DE
CLORURO
DE POLIVINILO
DE 1-1/4"
APROXIMADAMENTE
12 PULGADAS
(30,5 CM) DE TUBERÍA
DE CLORURO DE
POLIVINILO
SOBRESALIENTE DEL
SELLO DEL POZO
ADAPTADOR
COJINETE
MACHO DE
CLORURO DE
POLIVINILO
DE 1-1/4"
BOMBA
TUBO DE
JUNTA
PERNOS
VENTURI
EYECTOR
PERNO
EYECTOR
ADAPTADOR
MACHO
DE CLORURO
DE POLIVINILO
DE 1-1/4"
PASO
10
Pegue todos los tramos de tubo y adaptadores de cloruro de polivinilo que
necesite para conectar el codo de cloruro de polivinilo al adaptador macho
de cloruro de polivinilo de 1-1/4" en la parte delantera de la bomba.
Aplique 2-3 vueltas de cinta de
PASO
teflón en las roscas macho de la
11
unidad del regulador. Utilizando
una llave para tubos, enrosque la
conexión de descarga en T tipo
RDT de 1" en la parte superior de
la bomba. Quite el manómetro de
la parte superior de la conexión de descarga en T. PARA CEBAR:
ponga una manguera de jardín en la parte superior de la conexión
de descarga en T y llene los tubos y la bomba hasta que el agua
se desborde por la parte superior de la conexión de descarga en T.
Esto podría llevarle varios minutos.
Enrosque de nuevo el acoplador
PASO
del manómetro en la conexión
12
de descarga en T y enrosque el
manómetro RG-2 en la pieza de
acoplamiento del manómetro.
Asegúrese de que todas las conexiones
estén bien apretadas y selladas.
Complete todas las conexiones eléctricas tal y como se especifica
PASO
en las páginas 28 y 29 de las instrucciones de preinstalación.
13
Deje que la bomba funcione
PASO
el tiempo suficiente
14
para limpiar el pozo de
arena o suciedad y para
asegurarse de que el pozo
no se quedará sin agua.
Pare el motor. Enrosque el
adaptador macho de cloruro
de polivinilo de 1" en la salida de la conexión de descarga en T.
Ponga dos salidas en la T doble
PASO
del tanque con dos tapones de
15
1/4 de pulgada.
Enrosque la válvula de desagüe
PASO
de 1/2" en la parte delantera de
16
la T doble del tanque. Enrosque
el adaptador macho de cloruro
de polivinilo de 1" en el lado de
entrada de la T doble del tanque.
Connect to household plumbing.
27
TUBERÍA DE CLORURO
DE POLIVINILO DE 1-1/4"
PIEZA DE
ACOPLAMIENTO
DEL MANÓMETRO
CONEXIÓN DE
DESCARGA EN T
MANÓMETRO
ADAPTADOR MACHO
DE CLORURO DE
POLIVINILO DE
1 PULGADA
TAPONES DE 1/4
DE PULGADA
T DOBLE DEL
TANQUE
BOQUILLA
VÁLVULA DE
DESCARGA 1/2
DE PULGADA
ADAPTADOR MACHO DE
CLORURO DE POLIVINILO
DE 1/2 DE PULGADA
