Proceso C.2. Instalación de una bomba para pozos profundos (RC5, RC10)
INSTALACIÓN DE LA BOMBA EN POZOS
PROFUNDOS (POZO ENFUNDADO O
CEMENTADO DE DIÁMETRO DE 4")
Se recomienda la bomba para pozos profundos convertible RC10 de 1 caballo de
fuerza para pozos de más de 25 pies (7,5 metros), pero que no excedan 70 pies
(21,33 metros) de profundidad. Sin embargo, la bomba para pozos profundos
RC5de 1/2 caballo de fuerza también se puede utilizar para profundidades
menores a 70 pies (21,33 metros). Los materiales con número de pieza son piezas
de calidad Water Ace.
Materiales generales necesarios para cualquiera de las bombas
convertibles RC5 y RC10
• Una lata de pegamento para piezas de cloruro de polivinilo (lea las
instrucciones detenidamente)
• Una lata de compuesto para roscas (lea las instrucciones detenidamente)
• Dos adaptadores hembra de cloruro de polivinilo de 1"
• Suficientes tubos rígidos y adaptadores de cloruro de polivinilo 1-1/4"
para conectar desde el fondo del pozo hasta la bomba (tubería de
suministro)
• Un codo de cloruro de polivinilo de 1-1/4"
• Un adaptador macho de cloruro de polivinilo de 1-1/4"
• Un juego de accesorios para regulador de presión RPR (incluye
accesorios, tubos y tapón de 1/4")
• Un manómetro RG-2
• Dos adaptadores macho de cloruro de polivinilo de 3/4"
RECORDATORIO: TODAS LAS JUNTAS Y CONEXIONES DEBERÁN SER HERMÉTICAS. UNA ÚNICA FUGA DEL TAMAÑO
DE UN ORIFICIO DE ALFILER EVITARÁ EL FUNCIONAMIENTO ADECUADO DE LA BOMBA. USE COMPUESTO PARA
ROSCAS EN TODAS LAS CONEXIONES CON ROSCA A MENOS QUE SE ESPECIFIQUE LO CONTRARIO.

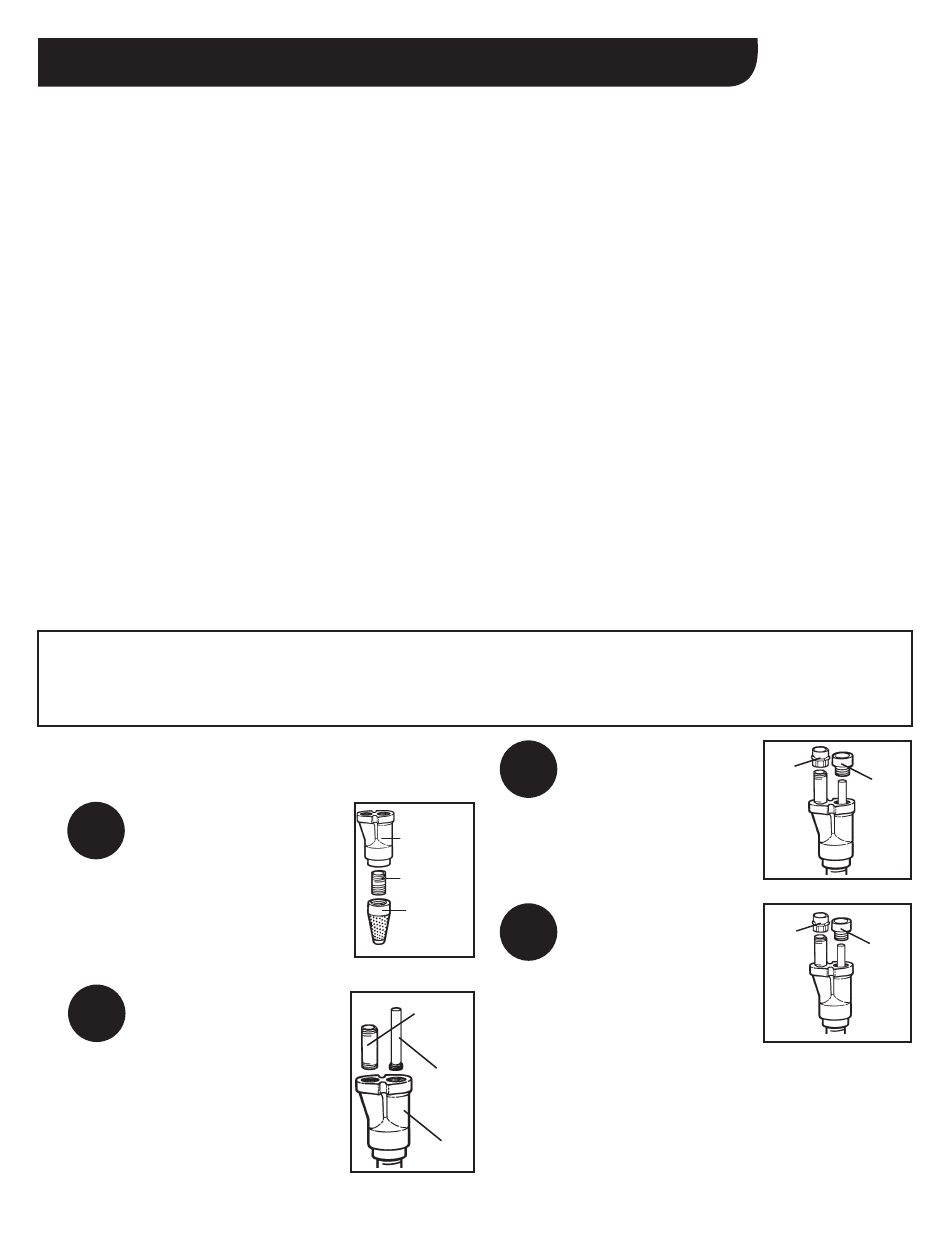

CÓMO INSTALAR LOS MODELOS
CONVERTIBLES RC10 Y RC5
Enrosque una boquilla de cierre de
PASO
1-1/4" en la válvula de pie RFV-
1
12. Enrosque el otro extremo de
la rosca bicónica de 1-1/4" en
la parte inferior del eyector del
pozo profundo. Apriételo a mano,
después apriételo un cuarto de
vuelta con una llave para tubos.
El eyector tiene dos orificios en la
PASO
parte superior. Enrosque el tubo
2
venturi para pozos profundos
(pieza #2 – tubo más largo)
en el orificio más grande hasta
que quede firme. Atornille la
boquilla de 1" x 5" en el orificio
más pequeño. Apriete el tubo de
venturi únicamente con la mano.
Apriete a mano la boquilla un
cuarto de vuelta con la llave
para tubos.
• Suficiente tubería rígida de cloruro de polivinilo de 3/4" para
conectar de la bomba al tanque de presión y a la tubería de servicio
• Una conexión en T para tanque tipo RTT1-LF (para tanques de
presión de diafragma)
• Dos tapones de 1/4"
• Una llave de desagüe de 1/2"
Además de los materiales generales para los modelos RC10 y RC5
• Una válvula de pie de 1-1/4" RFV-12
• Una boquilla de cierre de 1-1/4"
• Un eyector R-E520-100
• Una boquilla de 1" x 5"
• Un adaptador hembra de 1-1/4"
• Un sello de pozo RWS4-1012
• Suficientes tubos rígidos y adaptadores de 1" de cloruro de
polivinilo para conectar desde el fondo del pozo hasta la bomba
(tubería de presión)
• Un codo de cloruro de polivinilo de 1"
• Dos adaptadores macho de cloruro de polivinilo de 1-1/4"
• Una boquilla de 1" x 4"
Enrosque un adaptador macho de
PASO
cloruro de polivinilo de 1-1/4" sobre
3
el tubo de venturi y en el eyector.
Enrosque un adaptador hembra de
cloruro de polivinilo de 1" sobre la
boquilla de 1" x 5". Apriete a mano
EYECTOR
los adaptadores un cuarto de vuelta
con la llave para tubos.
BOQUILLA DE
CIERRE DE 1-1/4"
Réstele 5 pies (1.5 metros) a la
VÁLVULA
PASO
DE PIE
profundidad de su pozo. Ésta es
4
la longitud total de la tubería y
adaptadores de cloruro de polivinilo
a pegar en los adaptadores macho
de 1-1/4" y hembra de 1" de cloruro
BOQUILLA
de polivinilo. Pegue una sección
DE 1" X 5"
de tubería de cloruro de polivinilo
a cada adaptador, baje entonces
la ensambladura completa dentro del pozo, la válvula de pie
primero. Sujete firmemente el extremo del tubo de cloruro
TUBO DE
VENTURI
de polivinilo con una corona para tubos para evitar que la
ensambladura se deslice y caiga al pozo.
EYECTOR
29
ADAPTADOR
HEMBRA DE
ADAPTADOR
CLORURO DE
MACHO DE
POLIVINILO
CLORURO DE
DE 1"
POLIVINILO DE
1-1/4 PULGADA
ADAPTADOR
HEMBRA DE
ADAPTADOR
CLORURO DE
MACHO DE
POLIVINILO
CLORURO DE
DE 1"
POLIVINILO DE
1-1/4 PULGADA
