CONSUMER HOT-LINE:
1-800-942-3343
Monday–Friday 7 AM to 5 PM EST
www.waterace.com
BEFORE YOU BEGIN, YOU SHOULD KNOW THE DEPTH OF YOUR WELL. WATER ACE SUGGESTS THE
FOLLOWING FOUR EASY STEPS IN DETERMINING YOUR WELL DEPTH.
Knowing Your Well Depth
STEP 1
Carefully tie a small but heavy weight to the end of a piece
of string (be sure there is enough string; some wells are very
deep). Lower weight into well until it reaches bottom.
STEP 2
Take up slack and mark string at ground level. Pull weight out
of well and measure from bottom of weight to ground level
mark. This is the depth of your well.
STEP 3
*Subtract ten feet from this depth. This number should not
exceed the pumping depth of your pump. If it does, it will
prevent the proper operation of the pump.
STEP 4
Subtract twelve feet from the depth of your well. This is the
approximate length of polytubing or piping needed to install
pump. Now you should know the depth of your well. Please read
the entire installation manual carefully before you begin the
well pump installation. If you require assistance with your
well pump installation, please call the Water Ace consumer
hot-line: 1-800-942-3343 or access www.waterace.com for
additional information.
Typical 3-4 bedroom home requires 8-12 GPM
WARNING! FAILURE TO FOLLOW THESE INSTRUCTIONS AND
COMPLY WITH ALL CODES MAY CAUSE SERIOUS BODILY
INJURY AND/OR PROPERTY DAMAGE.
23833A09
(Rev. /6/05)

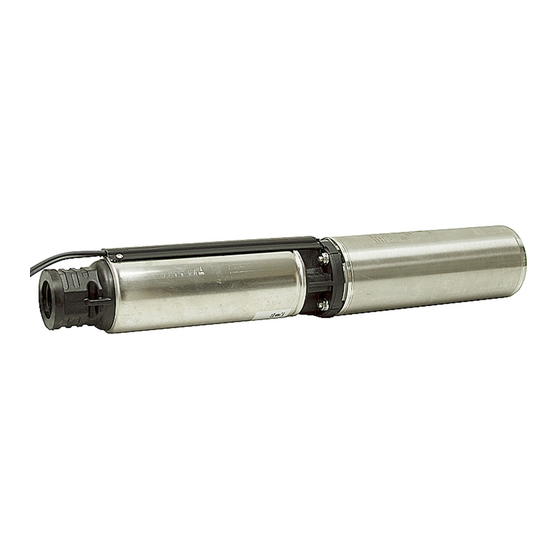

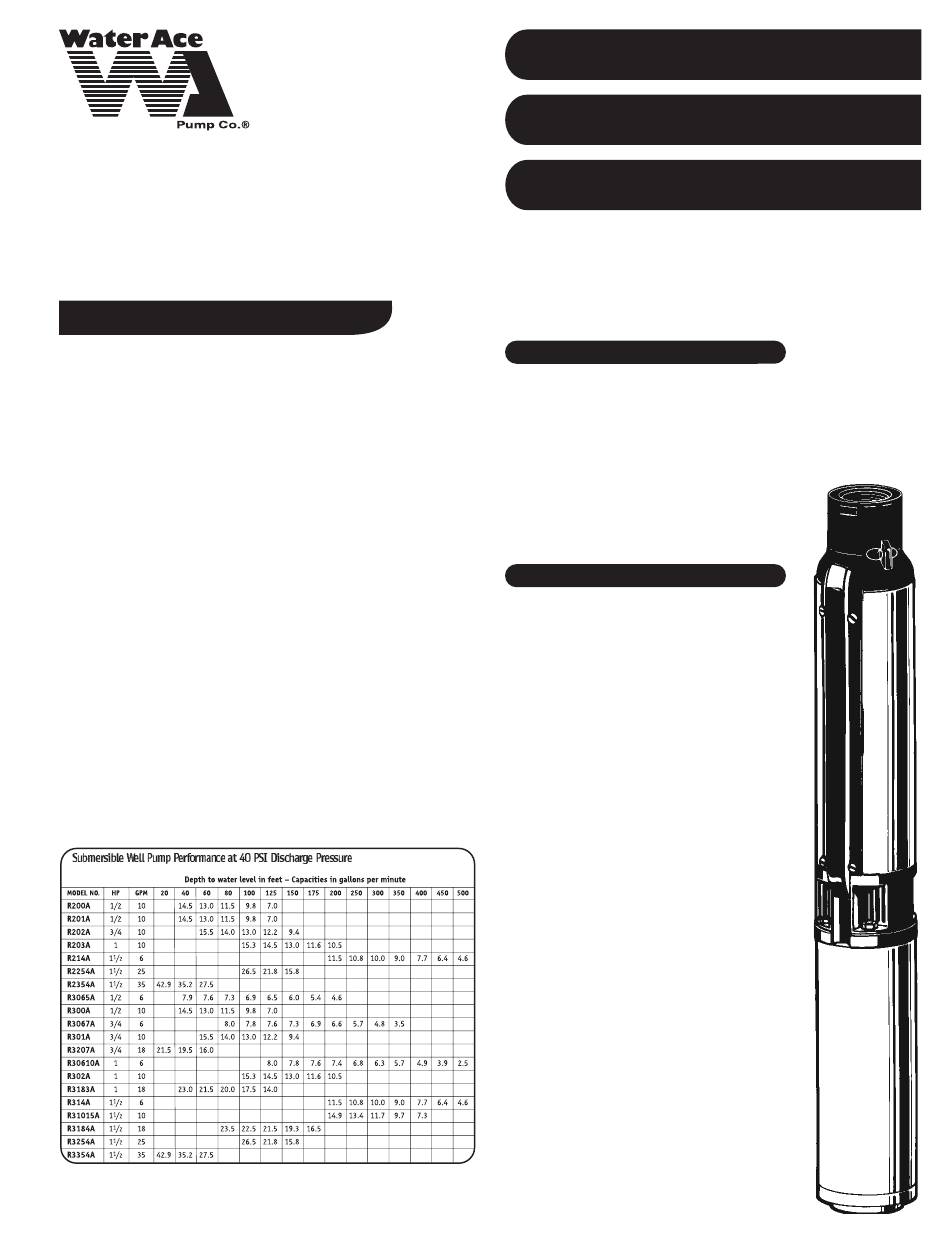

INSTALLATION MANUAL
SUBMERSIBLE WELL PUMPS
MANUEL D'INSTALLATION
POMPES SUBMERSIBLES DE PUISARD
MANUAL DE INSTALACIÓN
BOMBAS SUMERGIBLES PARA SUMIDEROS
2-WIRE MODELS
R200A PART NO. 2320D500, /2 HP, 0 GPM, 5 V
R201A PART NO. 2324D500, /2 HP, 0 GPM
R202A PART NO. 2328D500, 3/4 HP, 0 GPM
R203A PART NO. 23222D500,  HP, 0 GPM
R214A PART NO. 23225D500,
R2254A PART NO. 24350D503,
R2354A PART NO. 24350D505,
3-WIRE MODELS
R300A PART NO. 23242D500, /2 HP, 0 GPM
R301A PART NO. 23246D500, 3/4 HP, 0 GPM
R302A PART NO. 23250D500,  HP, 0 GPM
R3065A PART NO. 23240D500, /2 HP, 6 GPM
R3067A PART NO. 23244D500, 3/4 HP, 6 GPM
R30610A PART NO. 23248D500,  HP, 6 GPM
R31015A PART NO. 23254D500,
R314A PART NO. 23253D500,
R3183A PART NO. 2325D500,  HP, 8 GPM
R3184A PART NO. 23255D500,
R3207A PART NO. 23247D500, 3/4 HP, 8 GPM
R3254A PART NO. 24350D502,
R3354A PART NO. 24350D504,
Note: If your well depth is over 200 feet
deep you may want to consider contacting
a professional well pump installer to assist
you.
Piping filled with water in conjunction
with the weight of the pump can become
very heavy. Please seek assistance during
the well pump installation or dismantling.
*Ten feet above the bottom well is the
maximum setting. The draw down is the
lowest water level after the pump is turned
on. Well pumps can be set ten (0) feet
below the draw down, if the draw down
is known.

Pgs. 1–12
Pgs. 13–24
Pgs. 25–36

/
HP, 6 GPM
2

/
HP, 25 GPM
2

/
HP, 35 GPM
2

/
HP, 0 GPM
2

/
HP, 6 GPM
2

/
HP, 8 GPM
2

/
HP, 25 GPM
2

/
HP, 35 GPM
2
Bag #23834A004
Table des Matières
loading

Sommaire des Matières pour Water Ace R200A

  • Page 13: Assistance Téléphonique

    Du lundi au vendredi, de 7h00 à 17h00 (heure de l’est) www.waterace.com AVANT DE COMMENCER, VOUS DEVEZ CONNAÎTRE LA PROFONDEUR DU PUITS. POUR DÉTERMINER LA PROFONDEUR D’UN PUITS, WATER ACE SUGGÈRE D’EXÉCUTER LES QUATRE OPÉRATIONS SIMPLES CI-DESSOUS. Déterminer la profondeur d’un puits ÉTAPE 1 Attachez soigneusement un petit poids relativement lourd à...
  • Page 14 11. Les moteurs monophasés peuvent être bifilaires (deux fils d’alimentation Consignes de sécurité d’ordre électrique noirs et un fil de terre vert) ou trifilaires (trois fils d’alimentation rouge, noir, jaune et un fil de terre vert). Les modèles trifilaires doivent être AVERTISSEMENT! SI VOUS NE SUIVEZ PAS CES INSTRUCTIONS OU SI VOUS N’OBSERVEZ installés avec une boîte de commande.
  • Page 15: Le Choix D'une Pompe De Puits

    également des colliers de serrage, des raccords de tuyauterie, un clapet anti-retour RCV-12 pour tuyau de 1 1/4 po de diamètre (remarque : si vous installez une pompe de 12 gallons par minute 250' R200A 11.9 100' 160' ou moins, un tuyau d’un pouce de diamètre peut être utilisé), une couronne d’étanchéité...
  • Page 16: Profondeur De La Pompe En Pieds - Capacités En Gallons Par Minute

    Tableau de capacités de pompe Pump Selection Chart PROFONDEUR DE LA POMPE EN PIEDS – CAPACITÉS EN GALLONS PAR MINUTE PRESS MODÈLE REFOUL DE POMPE R200A 14.5 13.0 11.5 R201A R300A 1 /2 7 .6 6 .9 6 .0 4 .6...
  • Page 17: Procédure A : Étapes 1 À 5, Sur La Pompe

    Quelle est la procédure à suivre pour installer une pompe de puits submersible? Vous trouverez ci-dessous la procédure de base pour l’installation d’une pompe de puits submersible. D’autres instructions détaillées sont également disponibles sur www.waterace.com. Rappel : Tous les joints et toutes les connexions doivent être hermétiques.
  • Page 18: Installation D'une Pompe De Puits Submersible (Suite)

    Installation d’une pompe de puits submersible (suite) Procédure A: Étapes 1 à 5, sur la pompe (suite), vérification des épissures Vous devez utiliser un ohmmètre pour vérifier la ÉTAPE présence de fuites électriques sur les câbles de pompe et les épissures. Consultez le schéma à droite. ÉTAPE 1: Remplissez un seau d’eau.
  • Page 19: Procédure B : Étapes 1 À 5, Dans Le Puits

    Installation d’une pompe de puits submersible (suite) Vérifiez si vous avez bien terminé toutes les étapes de la procédure A (sur la pompe) avant de commencer la procédure B (dans le puits). Procédure B : Étapes 1 à 5, dans le puits ÉTAPE Enlevez le coulisseau de raccordement RCPA-1 de la boîte.
  • Page 20: Procédure B: Étapes 1 À 5, Dans Le Puits (Suite)

    Installation d’une pompe de puits submersible (suite) Procédure B: Étapes 1 à 5, dans le puits (suite) ÉTAPE Coulisseau de raccordement typique Couronne d’étanchéité de puits typique installation de pompe submersible installation de pompe submersible Réservoir sous pression VERS PRESSOSTAT (BIFILAIRE) VERS BOÎTE Pressostat DE COMMANDE...
  • Page 21: Procédure D: Étapes 1 À 4, Dans La Maison

    Installation d’une pompe de puits submersible (suite) Procédure D: Étapes 1 à 4, dans la maison ÉTAPE ÉTAPE Vissez un mamelon de 10 po x 1 po dans le réservoir Vissez un adaptateur en PVC mâle de 1 po sur le sous pression.
  • Page 22: Connexions Électriques

    Connexions électriques Procédure D: Étapes 1 à 4, dans la maison (suite) Avertissement! Le non-respect de ces instructions et de toutes les normes en vigueur peut ÉTAPE provoquer des dommages matériels et des blessures graves. Avant d’installer ou réparer votre pompe, assurez-vous que son alimentation électrique est coupée et déconnectée. Pompe bifilaire (avec fil de terre) ou pompe trifilaire (avec fil de terre) BIFILAIRE TRIFILAIRE...
  • Page 23: Schéma De Connexions De La Boîte De Commande

    Connexions électriques Procédure D: Étapes 1 à 4, dans la maison (suite) Avertissement! Le non-respect de ces instructions et de toutes les normes en vigueur peut ÉTAPE provoquer des dommages matériels et des blessures graves. Avant d’installer ou réparer votre pompe, assurez-vous que son alimentation électrique est coupée et déconnectée. Schéma de connexions de la boîte de commande FILS D’ENTRÉE ÉLECTRIQUE DE LA MAISON FILS D’ENTRÉE ÉLECTRIQUE DE LA MAISON...
  • Page 24: Fiche De Dépannage

    La société WATER ACE réparera ou remplacera à l’utilisateur original toute partie ACE ne peut varier ou étendre l’application des clauses du présent document. d’un produit WATER ACE s’avérant présenter un défaut de matériau ou de fabrication attribuable à la société WATER ACE. Pour demander une réparation sous garantie, LIMITATIONS AFFECTANT L’APPLICATION DE LA GARANTIE : LA SOCIÉTÉ...
