Proceso B. Cómo seleccionar correctamente su bomba
IMPORTANTE: SELECCIONE EL
VOLTAJE CORRECTO
Desconecte la bomba del suministro eléctrico antes de cambiar el voltaje
de la bomba. Para cambiar la tensión, el interruptor de selección está
ubicado debajo de la cubierta de acceso de plástico en la parte superior
del motor. Para acceder al interruptor, quite los ocho tornillos que fijan la
cubierta de plástico. Para cambiar el ajuste del voltaje, deslice el interruptor
como se muestra hasta que el voltaje deseado sea visible en el interruptor.
El valor del voltaje que aparezca es el ajuste del voltaje para la bomba.
Asegúrese de que el interruptor esté completamente en posición. Vuelva a
colocar la cubierta y asegúrela con los ocho tornillos.

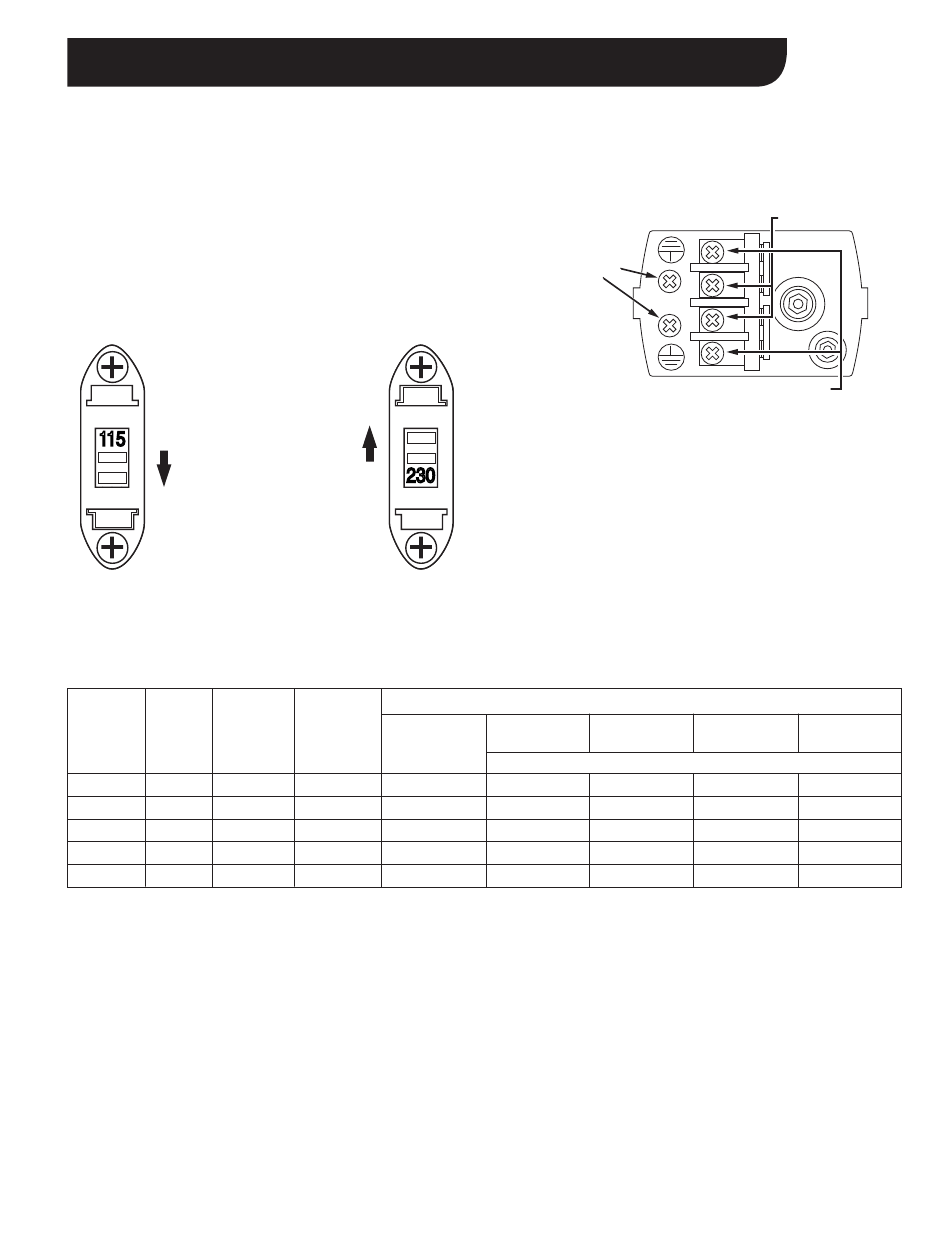

DIRECCIONES DE SELECCIÓN DEL VOLTAJE
¡ Advertencia!
Desconecte la bomba del suministro
eléctrico antes de darle servicio a la
bomba o de manejarla.
Asegúrese de que el suministro
eléctrico entrante sea el mismo
115
que el del ajuste del interruptor
selector de voltaje.
Para cambiar el ajuste del voltaje,
deslice el interruptor como se
muestra hasta que el voltaje deseado
230
sea visible en el interruptor.
Asegúrese de que esté completamente
en posición.
Vuelva a instalar la cubierta de la
carcasa del condensador y asegúrela
con los tornillos.
No apriete los tornillos excesivamente.
CUADRO DE CABLEADO - TAMAÑOS DE CABLES Y FUSIBLES RECOMENDADOS
HP
Modelo del motor Voltios
RTS5 1/2 115/230
RTS7 3/4 115/230
RTS10 1 115/230
RC5, RC5C 1/2 115/230
RC10, RC10C 1 115/230
115
230
DISTANCIA EN PIES (METROS) DEL MOTOR A LA FUENTE DE SUMINISTRO
Amp. Calibre del
en placa fusible del
de fábrica ramal en amp.
8.5/4.2 15/15
11.0/5.5 15/15
12.0/6.0 15/15
7.0/3.5 15/15
11.0/5.5 15/15
25
EL CABLEADO DE SU BOMBA
Desconecte la bomba del suministro eléctrico antes de darle servicio a la
bomba o de manejarla. Quite la cubierta del interruptor de presión. Conecte
el conductor de cobre sin revestimiento al tornillo de conexión a tierra en el
interruptor de presión. Conecte el suministro eléctrico a las terminales con
la palabra "Conductor" ("Line") en el diagrama de más abajo.
Conexiones
Ground
a tierra
Connections
TUBERÍAS
Se muestra en las ilustraciones una tubería de plástico de cloruro de
polivinilo (PVC), pero también se podrán utilizar tuberías de acero
galvanizado si se desea. Las tuberías deberán estar limpias y libres de
materiales indeseables para prevenir que se atasquen. TODAS LAS JUNTAS
Y LAS CONEXIONES EN EL POZO DEBERÁN SER HERMÉTICAS. Incluso una
fuga del tamaño de un orificio de alfiler podrá impedir el funcionamiento
adecuado de la bomba (éste es el problema más común). Use compuesto
para roscas en todos los acopladores con rosca a menos que se especifique
lo contrario.
0 - 100 101 - 200
(0 - 30) (31 - 61)
TAMAÑO DEL CABLE AWG (mm
14/14(2/2) 12/14(3/2)
14/14(2/2) 10/14(5.5/2)
14/14(2/2) 10/14(5.5/2)
14/14(2/2) 12/14(3/2)
14/14(2/2) 10/14(5.5/2)
Al motor
To Motor
Desde la línea
From Line
5907 1108
201 - 300 301 - 400
(62 - 91) (92 - 122)
)
2
10/14(5.5/2) 8/14(8.4/2)
8/14(8.4/2) 6/14(14/2)
8/14(8.4/2) 6/14(14/2)
10/14(5.5/2) 10/14(5.5/2)
8/14(8.4/2) 6/14(14/2)
