D
®
HYGRASGARD

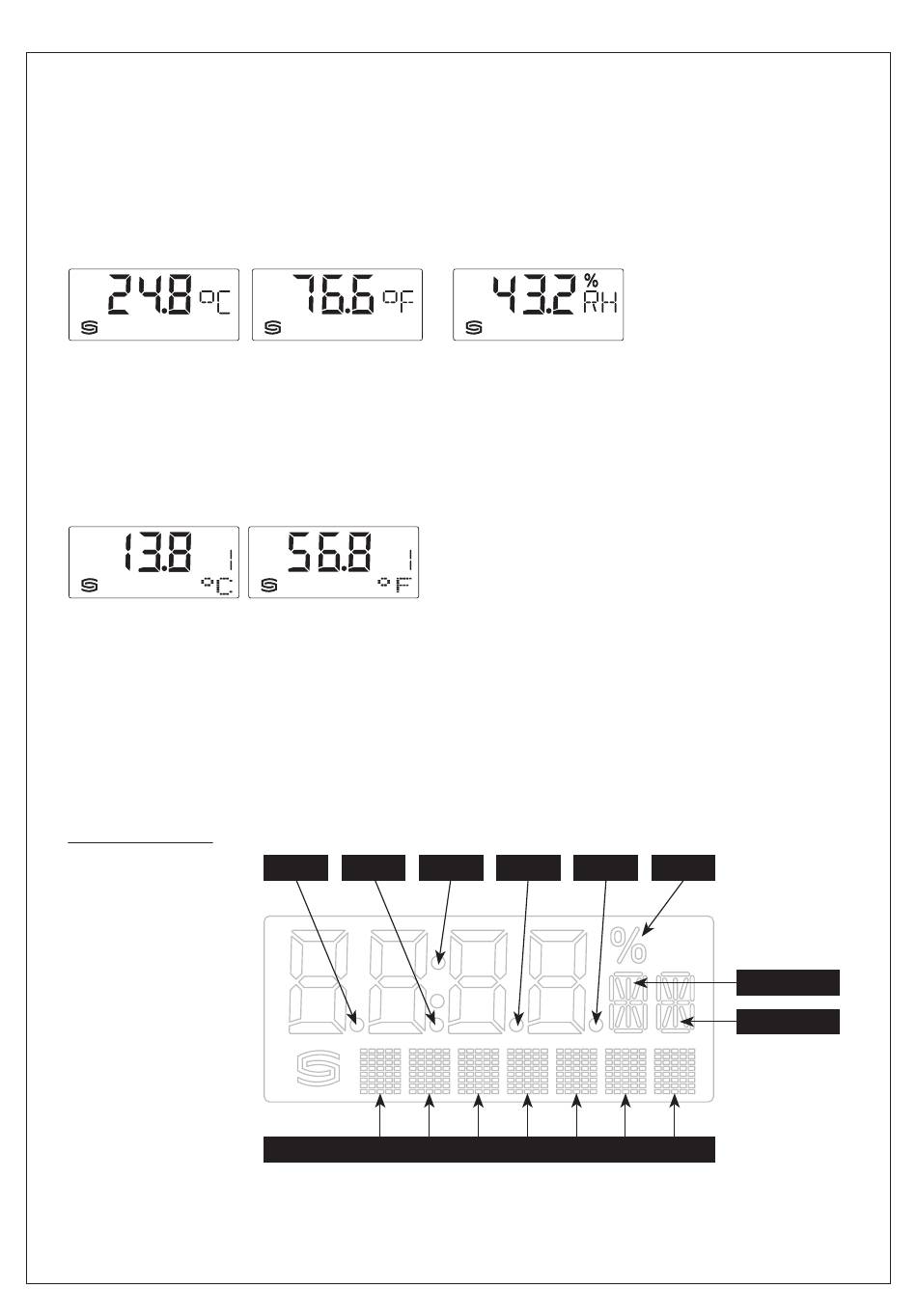

ANZEIGE IM DISPLAY
Der Anzeigewert ist abhängig vom eingestellten Einheitensystem (siehe Tabelle „Function 05 Write Single Coil").
Bei Bedarf kann das Geräte von SI (Default) auf Imperiale Einheiten umgestellt werden.
Standardanzeige (zyklisch)
Standardmäßig werden im Display folgende Mess werte mit den entsprechenden Einheiten zyklisch nacheinander angezeigt:
Temperatur [°C] [°F], relative Feuchte [% RH], Auflösung beträgt 1/10 des Wertes.
Alternative Anzeige (statisch)
Über die Modbusschnittstelle kann anstelle der Standard-Anzeige eine alternative Ausgangs größe programmiert werden:
Taupunkt [°C] [°F], absolute Feuchte [g/m
relative Feuchte [% RH], Temperatur [°C] [°F] oder Sollwert-Poteniometer (%)
Hierbei wird in der ersten Zeile der Wert mit Index und in der zweiten Zeile die entsprechende Einheit statisch angezeigt.
Der Index kennzeichnet den Anzeigetyp, z.B. Taupunkttemperatur (siehe Tabelle "Function 06 Write Single Register").
Frei konfigurierbare Anzeige
Über die Modbusschnittstelle kann die Display-Anzeige sowohl im 7- und 14-Segment-Bereich als auch im Dot-Matrix-Bereich
programmiert werden. Somit können auch beispielsweise Meldungen von der SPS angezeigt werden.
Für die individuelle Anzeige muss das Register 4x0001 (physikalischer Anzeigewert) den Wert 10 enthalten.
Die Register 4x0002 bis 4x0012 enthalten Informationen über die darzustellenden Zeichen und Segmente.
Der Dot-Matrix-Bereich ist ebenfalls in der Defaulteinstellung (Register 4x0001 enthält den Wert 0) programmierbar.
Im 7-Segment-Bereich wird dabei automatisch der aktuelle Messwert angezeigt.
Aufbau Segment-Muster (Register 4x0005)
Bit 0 ...... Dot A
Bit 1 ...... Dot B
Bit 2 ...... Dot C
Bit 3 ...... Dot D
Bit 4 ...... Dot DP
Bit 5 ...... Prozent
Bit 6 ...... - -
Bit 7 ...... - -
Bit 8 ...... - -
Bit 9 ...... - -
Bit 10 .... - -
Bit 11 .... - -
Bit 12 .... - -
Bit 13 .... - -
Bit 14 .... - -
Bit 15 .... - -
RFTF - Modbus | Konfiguration
3 ] [gr/ft 3 ], Mischungsverhältnis [g/kg] [gr/ lb], Enthalpie [kJ/kg] [Btu/lb],
Dot A Dot B
Dot Matrix
1. Anzeigewert, Index
2. Einheit
Dot DP Dot C
A B C D
8
Dot D Prozent
14-Segment 1
14-Segment 2
E F G
