HYGRASGARD
ИНДИК АЦИЯ НА ДИСПЛЕЕ
Отображаемое значение зависит от настроенной системы единиц (см. таблицу «Функция 05 — Запись значения одного флага
(Write Single Coil)»). При необходимости можно переключить устройство с СИ (по умолчанию) на английскую систему мер.

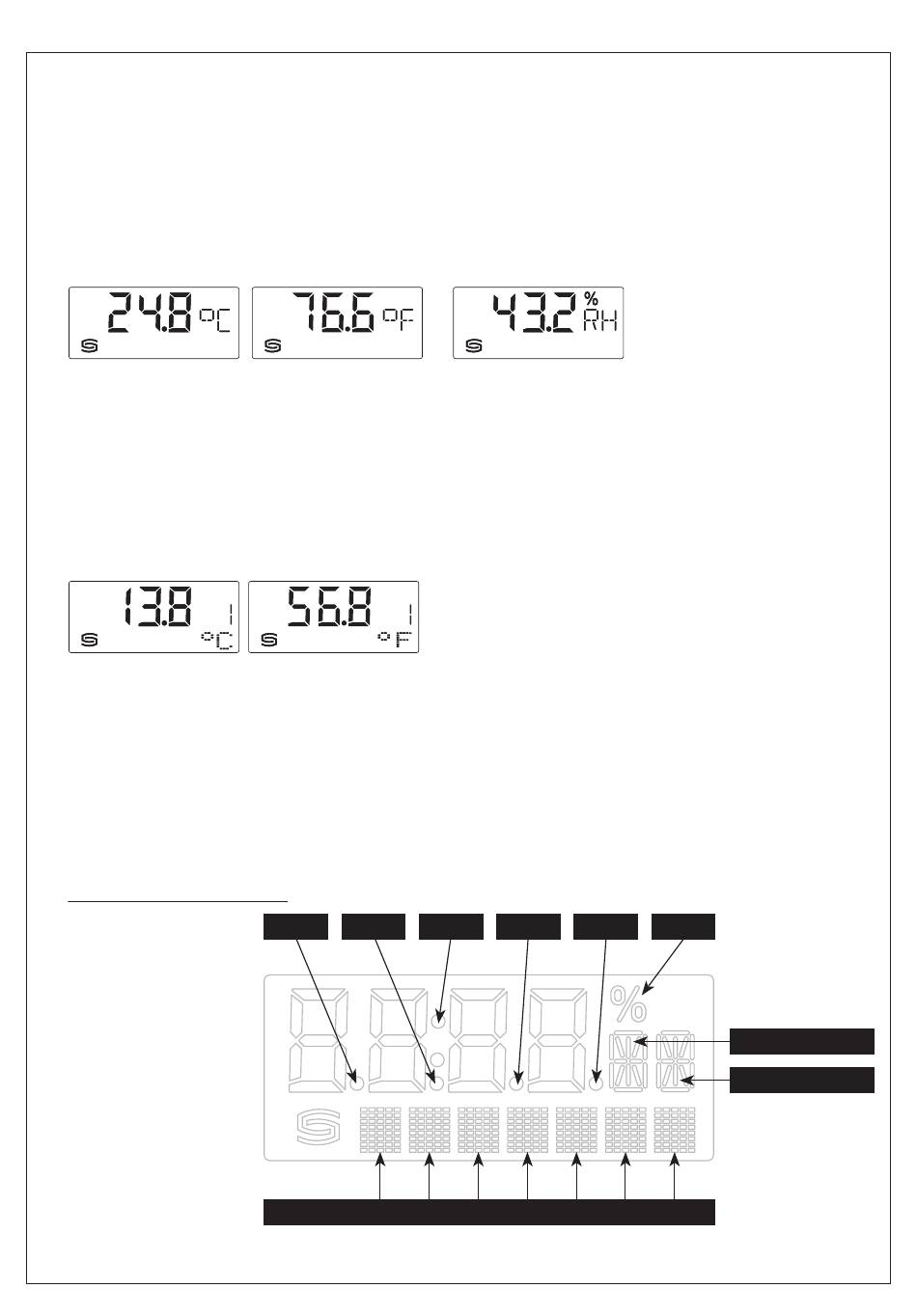

Стандартная индикация (цикличная)
В стандартном исполнении на дисплее поочередно и циклично отображаются следующие измеренные значения с
соответствующими единицами измерения:
Температура [°C] [°F], относительная Влажность [% RH]. Разрешение составляет 1/10 от значения.
Альтернативная индикация (statisch)
Используя шинный интерфейс, вместо стандартной индикации можно запрограммировать отображение альтернативной
выходной величины:
точка росы [°C] [°F], абсолютная влажность [g/m
энтальпия [kJ/kg] [Btu/lb], относительная влажность [% RH], температура [°C] [°F] или заданное значение потенциометра (%)
При этом в первой строке статично отображается значение с индексом, а во второй — соответствующая единица измерения.
Индекс обозначает тип индикации, например, температура точки росы (см. таблицу «Функция 06 — Запись значения в один
регистр хранения (Write Single Register)»).
Свободно настраиваемый дисплей
Посредством шинного интерфейса дисплей можно программировать как в 7- и 14-сегментном поле, так и в поле с точечной
матрицей. Так, например, можно отображать сообщения, получаемые от ПЛК.
Для индивидуальной индикации регистр 4x0001 (физическое значение) должен содержать значение 10.
Регистры от 4х0002 до 4х0012 содержат сведения об отображаемых символах и сегментах.
При настройке по умолчанию (регистр 4x0001 содержит значение 0) можно также запрограммировать поле с точечной
матрицей. При этом в 7-сегментном поле будут отображаться текущие измеренные значения.
Пример структуры сегментного поля (регистр 4x0005)
Бит 0 ..... Точка A
Бит 1 ..... Точка B
Бит 2 ..... Точка C
Бит 3 ..... Точка D
Бит 4 ..... Точка DP
Бит 5 ..... Процент
Бит 6 ..... - -
Бит 7 ..... - -
Бит 8 ..... - -
Бит 9 ..... - -
Бит 10 ... - -
Бит 11 ... - -
Бит 12 ... - -
Бит 13 ... - -
Бит 14 ... - -
Бит 15 ... - -
RFTF - Modbus | Конфигурация
3 ] [gr/ft
Точка A Точка B
Точ. матрица
3 ], соотношение компонентов смеси [g/kg] [gr/ lb],
1. Значение, Индекс
2. Единица измерения
Точка DP Точка C
A B C D
50
Точка D Процент
14-сегментное поле 1
14-сегментное поле 2
E F G
