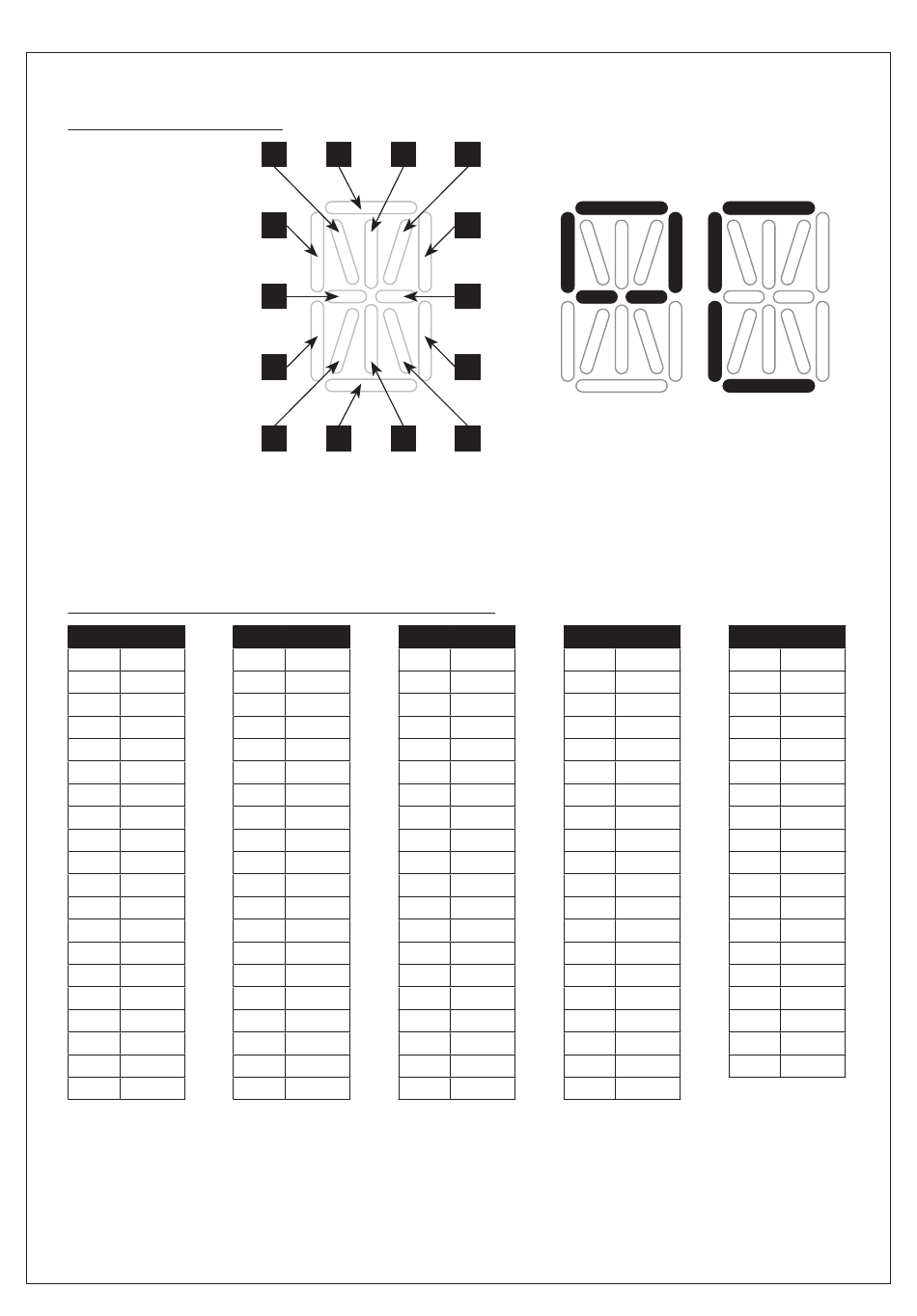

Structure du modèle à 14 segments (registre 4x0003 et 4x0004)
Bit 0 ...... A
Bit 1 ...... B
Bit 2 ...... C
Bit 3 ...... D
Bit 4 ...... E
Bit 5 ...... F
Bit 6 ...... G
Bit 7 ...... G'
Bit 8 ...... H
Bit 9 ...... I
Bit 10 .... J
Bit 11 .... K
Bit 12 .... L
Bit 13 .... M
Bit 14 .... - -
Bit 15 .... - -
Tableau des codes ASCII pour la zone d'affichage de la matrice de points
ASCII Sign
Espace
32
33 !
34 "
35 #
36 $
%
37
38 &
40 (
41 )
42 *
+
43
44 ,
45 -
46 .
47 /
0
48
49 1
50 2
51 3
52 4
Les caractères ASCII ou de contrôle qui ne figurent pas dans le tableau sont présentés par des espaces.
RFTF - Modbus | Configuration
H A
F
G
E
M D
ASCII Sign
5
53
54 6
55 7
56 8
57 9
:
58
59 ;
60 <
61 =
62 >
?
63
64 @
65 A
66 B
67 C
D
68
69 E
70 F
71 G
72 H
Exemple de signes
I J
Degré Celsius (°C)
B
G'
C
14 segments 1:
227
L K
(registre 4x003)
ASCII Sign
I
73
74 J
75 K
76 L
77 M
N
78
79 O
80 P
81 Q
82 R
S
83
84 T
85 U
86 V
87 W
X
88
89 Y
90 Z
91 [
93 ]
37
14 segments 2:
57
(registre 4x004)
ASCII Sign ASCII
^
94 114
95 _ 115
96 \ 116
97 a 117
98 b 118
c
99 119
100 d 120
101 e 121
102 f 122
103 g 123
h
104 124
105 i 125
106 j 129
107 k 132
108 l 142
m
109 148
110 n 153
111 o 154
112 p 223
113 q
Sign
r
s
t
u
v
w
x
y
z
{
|
}
ü
ä
Ä
ö
Ö
Ü
°
