S+S Regeltechnik HYGRASGARD RFTF-Modbus Notice D'instruction page 33

F
HYGRASGARD

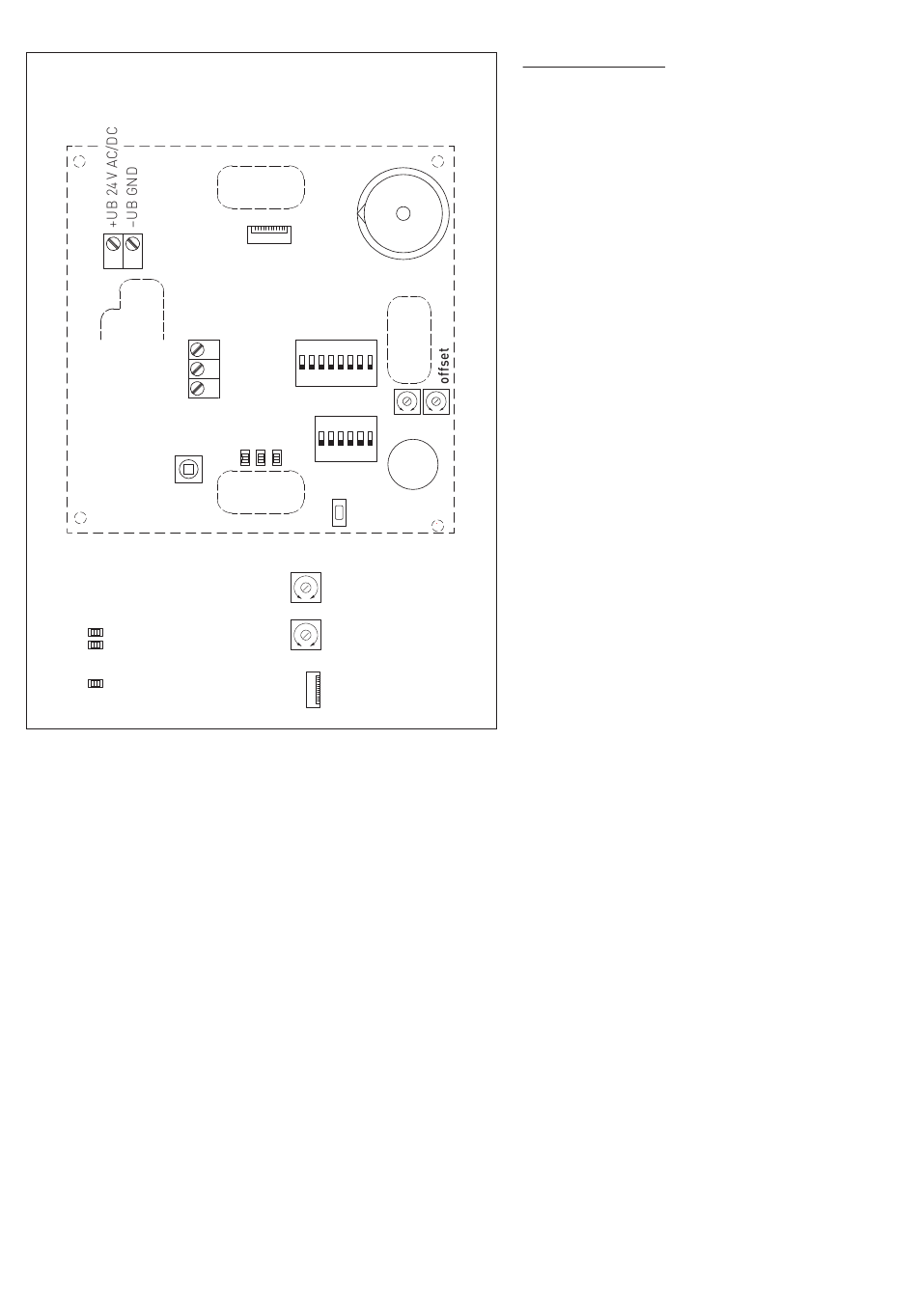

Schéma de raccordement
1 2
RS485 Modbus A
RS485 Modbus B
Shielding
Presence
button
Plug for
display
DIP A: Bus address
DIP B: Bus parameters
(Baud rate, parity ...)
ON DIP A
3
Telegram indicator
4
1 2 3 4 5 6 7 8 Reception (LED green)
5
Error (LED red)
LED (internal status)
ON DIP B
Offset correction
1 2 3 4 5 6
temperature
°C
Offset correction
button
humidity
r.H.
Plug for display
°C
contact is
on the right side
®
RFTF - Modbus
Plug for
display
ON DIP A
3
4
1 2 3 4 5 6 7 8
5
ON DIP B
DIP A: Bus address
1 2 3 4 5 6
DIP B: Bus parameters
(Baud rate, parity ...)
Telegram indicator
Reception (LED green)
Error (LED red)
LED (internal status)
Turn switch
Offset correction
temperature
°C
Offset correction
humidity
r.H.
Plug for display
r.H. °C
contact is
on the right side
Potentio-
meter
Étalonnage du point zéro
Les sondes sont réglées et étalonnées en usine.
Chaque canal de mesure comprend un potentiomètre offset
séparé pour le réglage ultérieur de la valeur de mesure.
La plage de réajustement est de ± 10 % de la plage de mesure
(humidité) et env. ± 10 °C / ± 18 °F (température).
Turn switch
°C
r.H.
r.H. °C
Potentio-
meter
33
DIP A: Bus address
DIP B: Bus parameters
(Baud rate, parity ...)
Telegram indicator
Reception (LED green)
Error (LED red)
LED (internal status)
Offset correction
temperature
Offset correction
humidity
Plug for display
contact is
on the right side
Rev. Data - V25
