HYGRASGARD
AFFICHAGE SUR L'ÉCRAN
La valeur d'affichage dépend du système d'unités réglé (voir tableau « Fonction 05 Write Single Coil »).
Si nécessaire, l'appareil peut être commuté de SI (par défaut) sur Impérial.

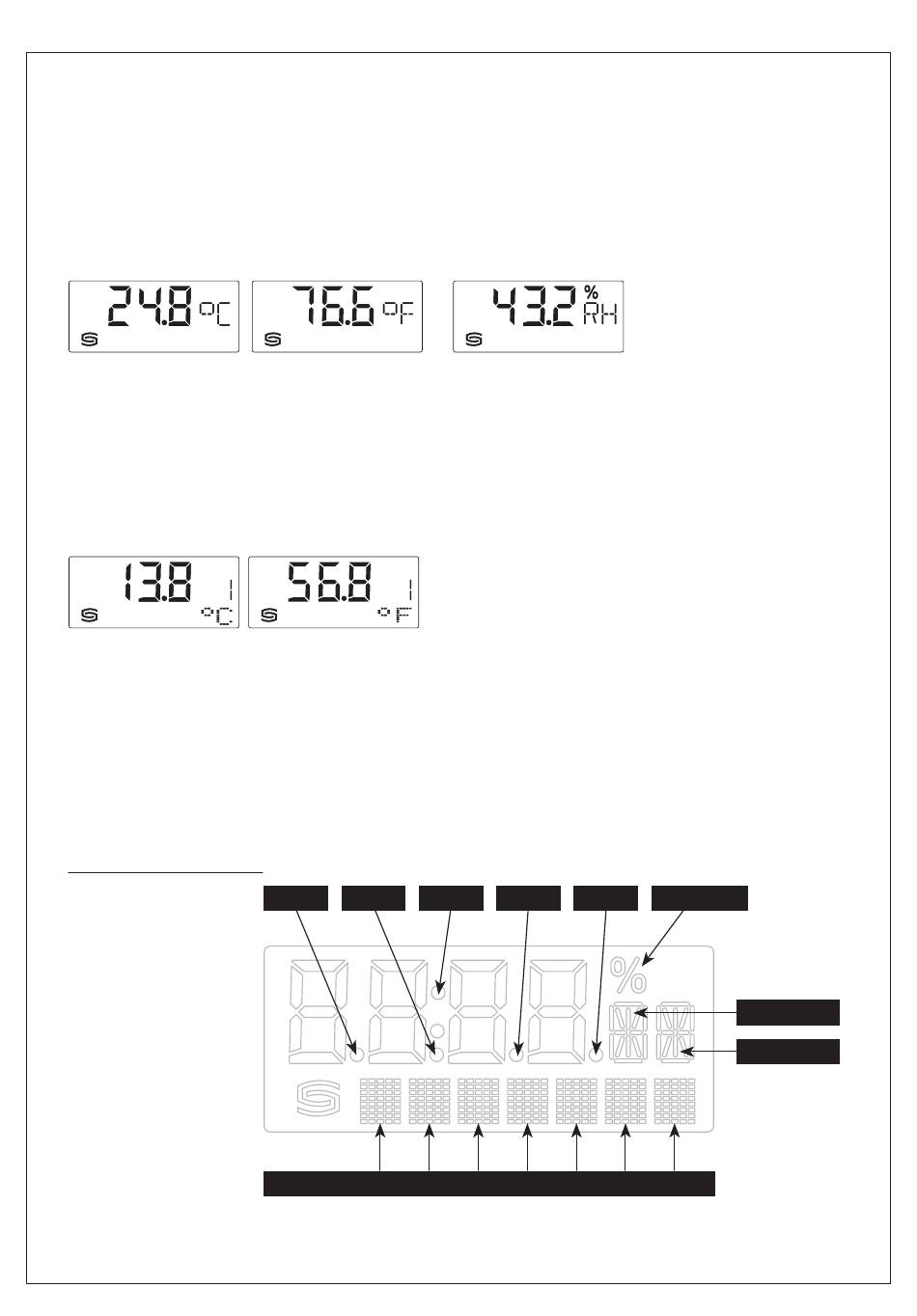

Affichage standard (cyclique)
Par défaut, les valeurs de mesure suivantes sont affichées de manière cyclique, les unes après les autres dans l'écran
avec les unités correspondantes :
Température [°C] [°F], humidité relative [% RH]. la résolution est de 1/10 de la valeur.
Affichage alternatif (statique)
Via l'interface Modbus, l'affichage d'une dimension de sortie alternative peut être programmée au lieu de l'affichage standard :
Point de rosée [°C] [°F], humidité absolue [g/m
humidité relative [% RH], température [°C] [°F] ou valeur de consigne du potentiomètre (%)
La valeur s'affiche dans la première ligne et l'unité correspondante est affichée de manière statique dans
la seconde ligne. L'indice dans la troisième ligne caractérise le type d'affichage, par ex. débit volumique
(voir le tableau « Function 06 Write Single Register »).
Affichage librement configurable
Via l'interface Modbus, l'affichage de l'écran peut aussi bien être programmé dans la zone à 7 et à 14 segments que dans la zone
de matrice de point . Il est ainsi possible, par exemple, d'afficher les messages de l'API.
Pour l'affichage librement programmable, le registre 4x0001 (valeur d'affichage physique) doit contenir la valeur 10.
Les registres 4x0002 à 4x0012 contiennent des informations sur les caractères et segments à afficher.
La zone de matrice de points est également programmable dans le réglage par défaut (le registre 4x0001 contient la valeur 0).
Dans la zone à 7 segments, la valeur de mesure actuelle s'affiche automatiquement.
Structure du modèle du segment (registre 4x0005)
Bit 0 ...... Dot A
Bit 1 ...... Dot B
Bit 2 ...... Dot C
Bit 3 ...... Dot D
Bit 4 ...... Dot DP
Bit 5 ...... Pourcentage
Bit 6 ...... - -
Bit 7 ...... - -
Bit 8 ...... - -
Bit 9 ...... - -
Bit 10 .... - -
Bit 11 .... - -
Bit 12 .... - -
Bit 13 .... - -
Bit 14 .... - -
Bit 15 .... - -
