ACHTUNG! Dunstabzugshauben oder Lüftungsanlagen im Aufstellungsraum können
ebenfalls die Funktionstüchtigkeit des Herdes bei fehlender, eigens dafür vorgesehener
Frischluftklappe oder bei unterdimensionierter Frischluftzufuhr beeinträchtigen.
A
B C
Eingang externe
Frischluftzufuhr

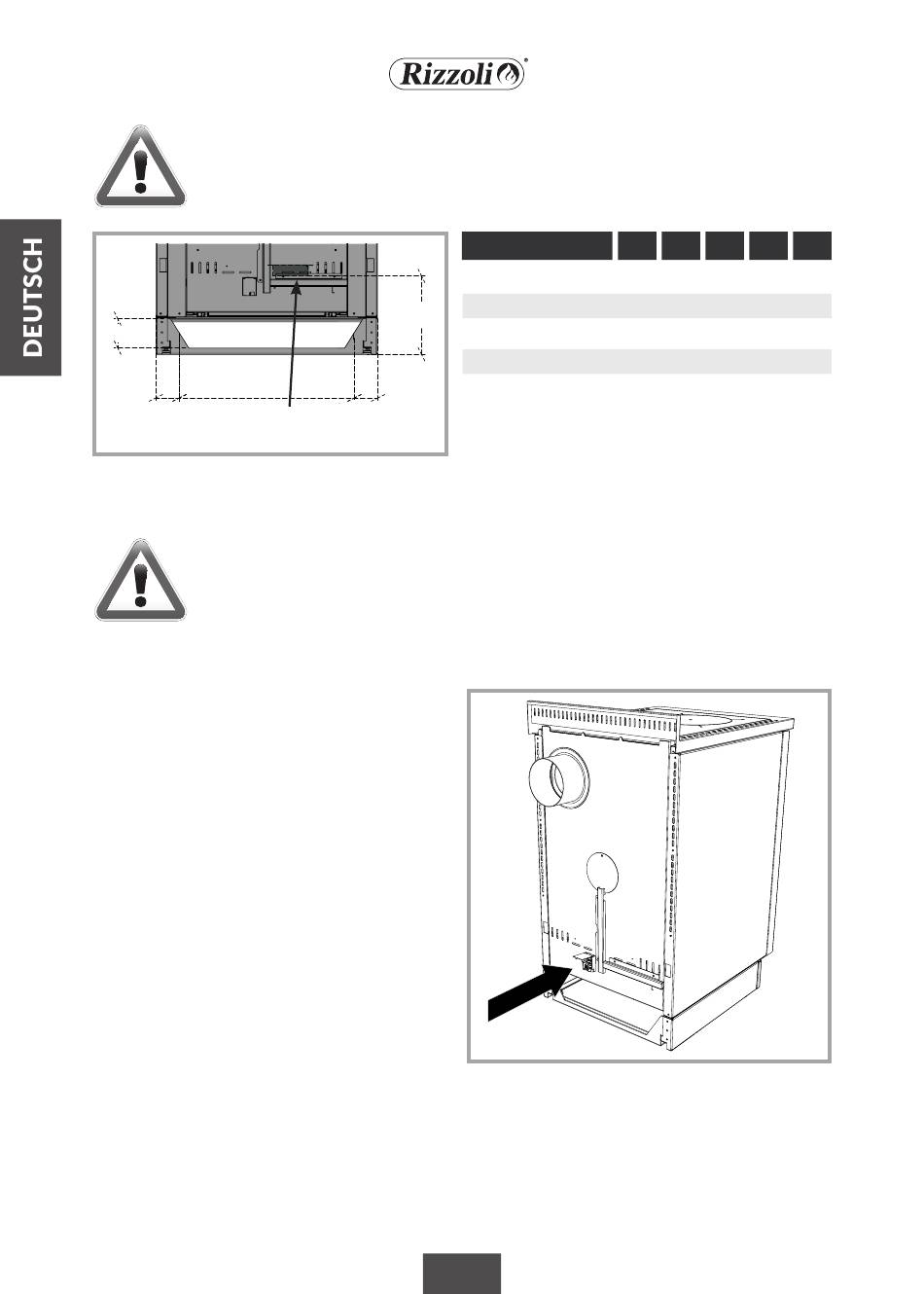

Abb. 14 - Hinteransicht des Sockels und Angaben für
den Anschluss an die externe Frischluftzu-
fuhr.
ACHTUNG! Für den korrekten Betrieb des Holzherdes muss überprüft werden, dass alle
Luftzugänge für den Holzherd, wie der der externen Frischluftzufuhr sowie der Feuer-
rost, frei und nicht verstopft sind.
2.13 ELEKTRISCHE ANSCHLÜSSE
Der elektrische Anschluss der Holzherde dient
zur Betätigung der seitlichen Ventilatoren und
zur Stromversorgung der Backofenlampe. Der An-
schluss an die Stromversorgung muss von einem
qualifizierten Fachmann gemäß den geltenden
Vorschriften vorgenommen werden. Der Instal-
lateur ist für den ordnungsgemäßen Anschluss in
Übereinstimmung mit den geltenden Sicherheits-
bestimmungen verantwortlich. Für den Anschluss
muss ein Stromkabel an das Klemmbrett auf der
Herdrückseite angeschlossen werden. Alle An-
schlüsse an die Stromversorgung (Phase, Neutral-
leiter und Schutzleiter) müssen, wie in der Abb. 16
ersichtlich, korrekt ausgeführt werden. Das Kabel
und jede andere zusätzliche elektrische Vorrich-
tung muss für die vorgesehene Stromspannung
ausgelegt sein und darf keine Stellen berühren,
die mehr als 50°C über der Umgebungstemperatur
liegt.
Modelle
RNE 50
RNVE 50
H
RNI 60
RNVI 60
B
Tabelle 4 - Maße für den Frischluftzufuhr-Anschluss.
Maße (in mm)
Abb. 15 - Position des Klemmbretts für den Anschluss
44
A B
95 64 367
95 64 367
95 64 467
95 64 467
an die Stromversorgung.
ø
C H
211 95
211 95
211 95
211 95
