2.9

RACCORDO O CANALE DA FUMO

Il raccordo di collegamento tra la cucina e la canna
fumaria, detto anche canale da fumo, deve essere
il più corto possibile e non deve presentare tratti
orizzontali o scarsamente inclinati. I tratti in con-
tropendenza sono vietati e sono assolutamente
da evitare. In prossimità del raccordo non devono
essere presenti materiali infiammabili. Il raccordo
2.10

PREDISPOSIZIONE DELL'USCITA FUMI

Le cucine a legna possono essere predisposte per
avere l'uscita dei fumi in più posizioni (sopra, die-
tro, sul fianco). Prima di effettuare il collegamento
della cucina bisogna verificare che siano ben tap-
SERIE RNE - RNVE - RNI - RNVI

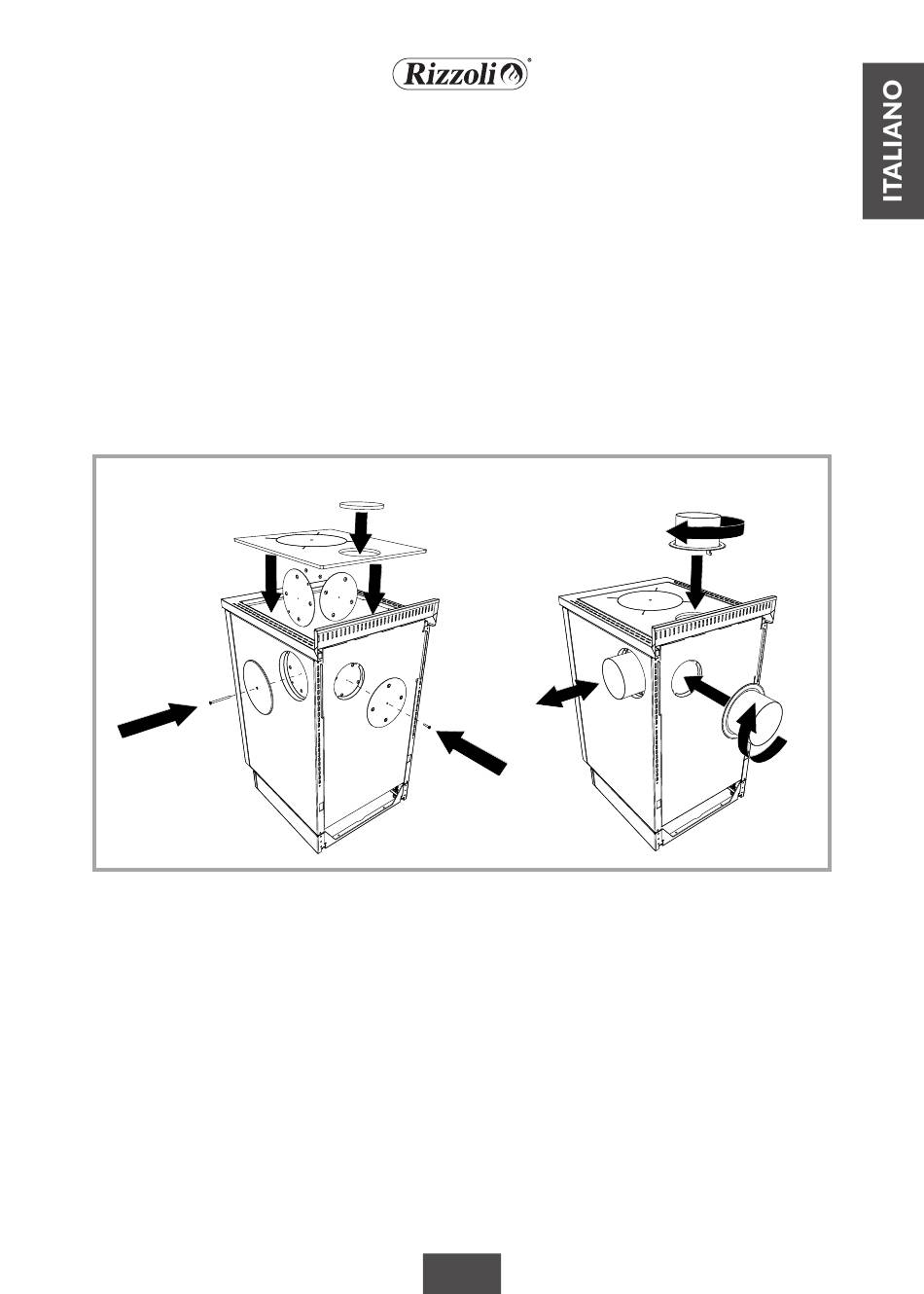

Figura 8 – Cucina multifumo, predisposizione dell'uscita fumi corretta.
2.11

CORRETTO ALLACCIAMENTO AL CAMINO

Se la canna fumaria parte dal piano inferiore ri-
spetto al punto di collegamento della cucina può
essere necessario chiudere la canna fumaria al di
sotto del tubo di raccordo con del materiale igni-
fugo. Nel caso in cui si abbia il camino in posizio-
ne posteriore o superiore, va utilizzato l'apposito
connettore con attacco a baionetta. Questo va
non deve entrare all'interno della canna fumaria.
Per rendere più sicuro il raccordo si consiglia di
installare sul muro un rosone accertandosi che il
collegamento fra rosone e camino sia ben murato
e sigillato. Anche il collegamento tra cucina e rac-
cordo del camino deve essere ben fisso e sigillato.
pate tutte le uscite che non servono e eventual-
mente effettuare le modifiche del caso utilizzando
i dispositivi forniti a corredo della cucina.
inserito e quindi girato in modo da restare bloc-
cato. Questo connettore permette una tolleranza
di circa 1 cm in modo da facilitare l'installazione.
La tolleranza risulta disponibile secondo una unica
direzione che dipende dall'orientamento del con-
nettore (vedi figura 9).
9
