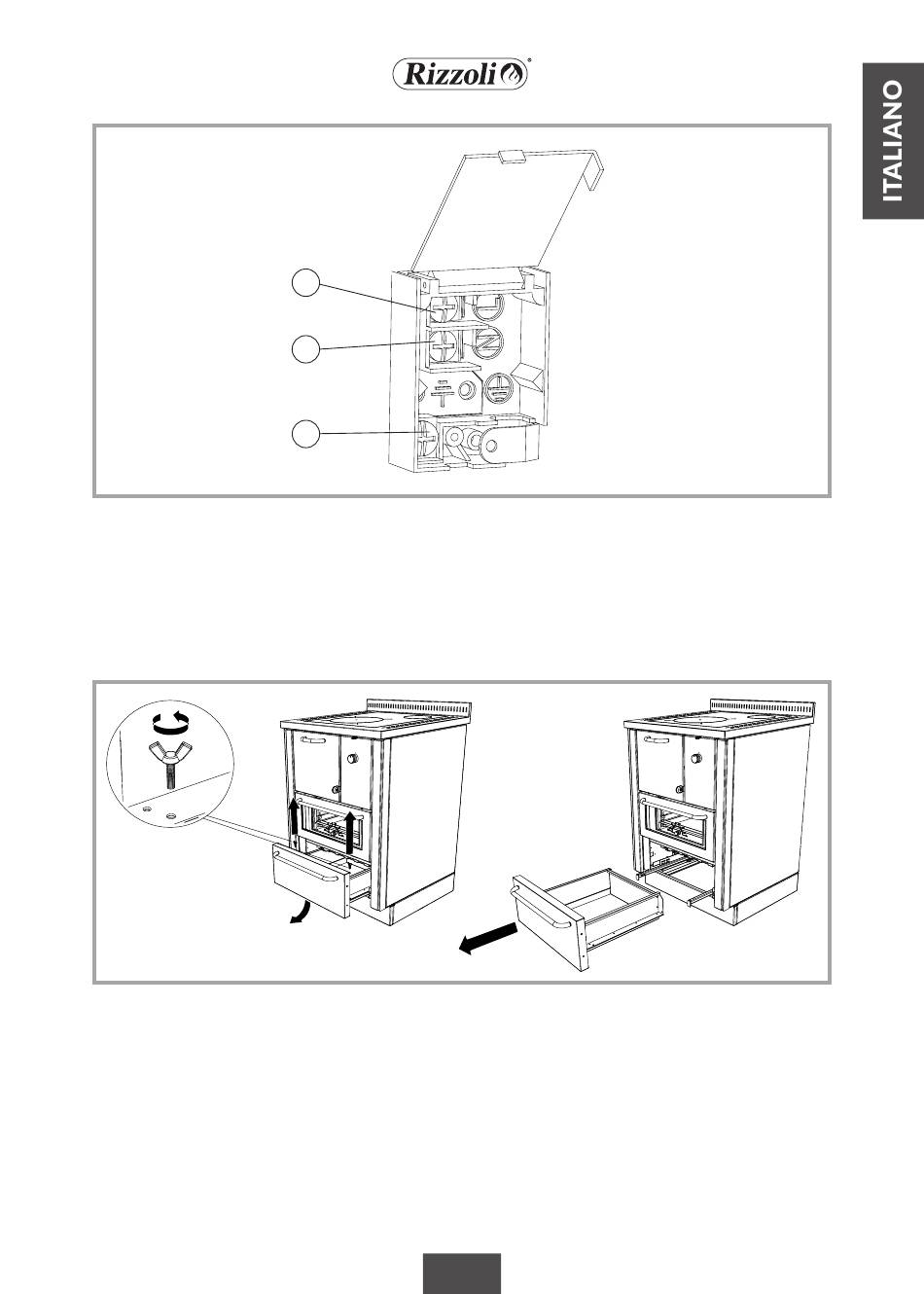

Figura 16 – Morsettiera elettrica per il collegamento alla rete: 1. Linea 2. Neutro 3. Terra
2.14

ESTRAZIONE CASSA PORTA LEGNA

Per la rimozione della cassa porta legna occorre
estrarre la cassa fino a fine corsa, togliere le due
viti a galletto che la tengono fissata alle strade
scorrevoli. Quando la cassa è libera si può solleva-
Figura 17 – Estrazione cassa porta legna.
1
2
3
13
re ed estrarre. Per rimettere in posizione la cassa
porta legna ripetete le operazioni in senso inverso,
prestando attenzione ad inserire correttamente la
cassa porta legna nelle strade scorrevoli.
