ATTENZIONE! Cappe aspiranti o ventilatori di estrazione di aria del locale potrebbero
causare problemi per il corretto funzionamento dell'apparecchio in mancanza di apposita
presa d'aria o in caso di presa d'aria sottodimensionata.
A
B C
Ingresso aria esterna

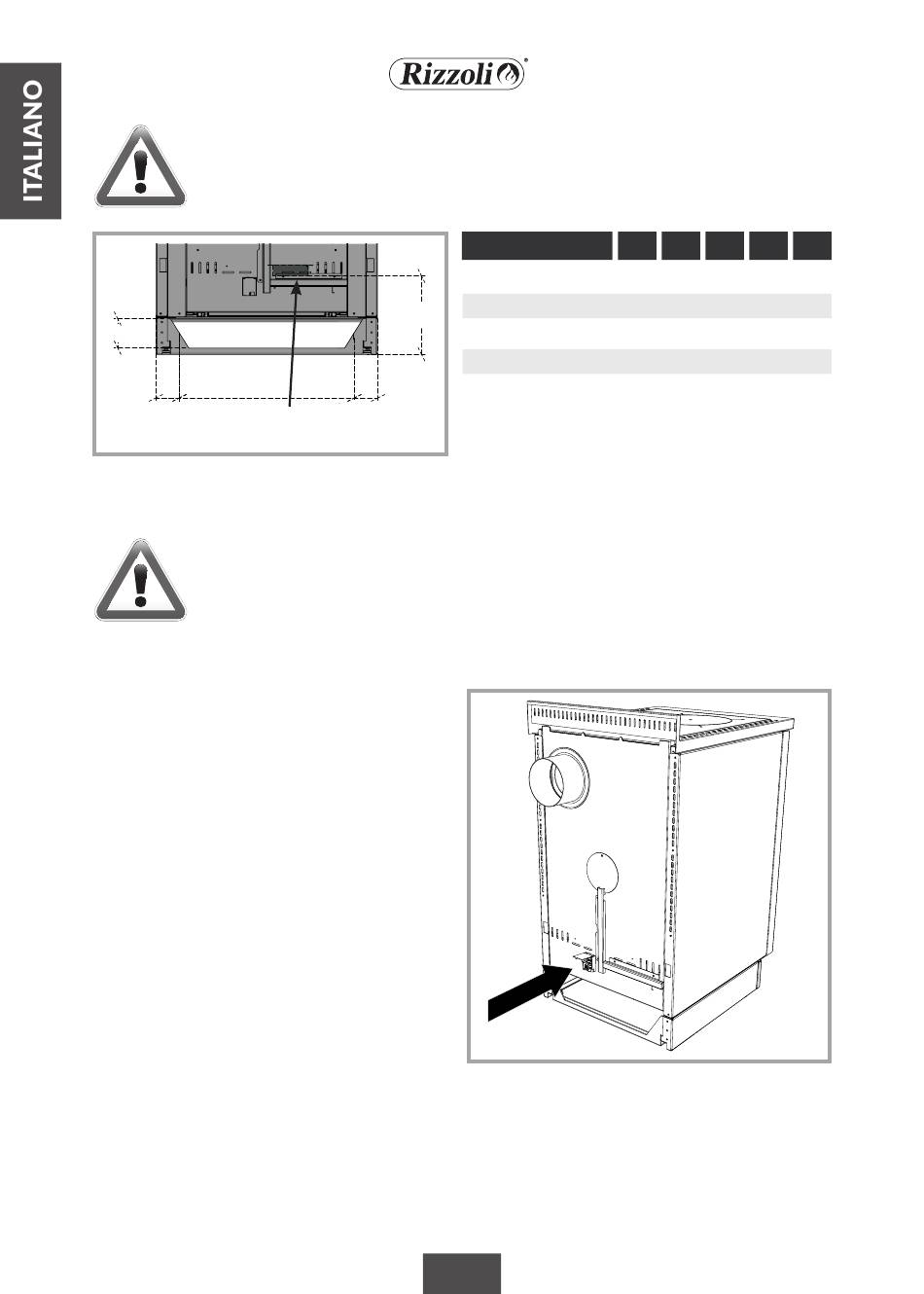

Figura 14 – Vista posteriore dello zoccolo della cuci-
na a legna e specifiche per il collegamen-
to con la presa d'aria esterna.
ATTENZIONE! Per il corretto funzionamento della cucina a legna verificare che il passag-
gio di aria comburente nella presa d'aria non sia ostruito o, nel caso di collegamento con
presa d'aria esterna, non sia ostruita la griglia di aspirazione dell'aria.
2.13

COLLEGAMENTI ELETTRICI

Il collegamento elettrico delle cucine serve per
azionare le ventole sui fianchi e per l'alimentazio-
ne della lampadina del forno. L'allacciamento alla
rete elettrica deve essere effettuato da personale
qualificato e secondo le norme vigenti. L'installa-
tore è responsabile del corretto collegamento in
conformità alle norme di sicurezza. Per effettuare
l'allacciamento occorre collegare un cavo elettrico
alla morsettiera posta nel retro della cucina. Devo-
no essere effettuati i corretti collegamenti di linea,
neutro e terra come indicato in figura 16. Il cavo
e ogni altro dispositivo elettrico aggiunto deve
essere dimensionato per il carico elettrico da sop-
portare e non deve toccare punti con temperatura
superiore di 50 °C alla temperatura ambiente.
Modelli
RNE 50
RNVE 50
H
RNI 60
RNVI 60
B
Tabella 4 - Misure per collegamento presa aria esterna
Misure in mm
Figura 15 – Posizione della morsettiera per l'allaccia-
12
A B
95 64 367
95 64 367
95 64 467
95 64 467
mento alla rete elettrica.
ø
C H
211 95
211 95
211 95
211 95
