fonction du type d'appareil auquel il est raccor-
dé, en tenant compte des conditions générales et
environnementales dans lesquelles il s'intègre. La
section du système d'évacuation des fumées doit
être suffisante pour permettre le passage sans dif-
ficulté de la fumée produite dans la cuisinière. En
revanche, un surdimensionnement empêcherait
une montée en température correcte, ce qui pour-
rait entrainer des phénomènes de condensation et
de faible tirage. Le tableau 1 donne des valeurs in-
dicatives de diamètre conseillé du conduit de che-
minée en fonction du modèle et de la dénivellation
entre la buse de l'appareil et la souche de chemi-
Modèle
ø buse
ø conduit de chem. H < 4m
ø conduit de c. 4m < H < 6m
ø conduit de chem. H > 6m
Dépression min. nécessaire
Tableau 1 – Valeurs indicatives relatives au dimensionnement du conduit de cheminée en
fonction de la dénivellation du système d'évacuation des fumées.
H
2.7 CONDUIT DE CHEMINÉES
Le conduit de cheminée doit être correctement
isolé et, de préférence de section circulaire. Le
conduit de cheminée ne doit pas présenter de dé-
fauts, de rétrécissements ou de fuites. Toutes les
née. Cette hauteur doit être suffisante pour garan-
tir le tirage nécessaire au bon fonctionnement du
modèle choisi. Plus cette dénivellation est grande,
plus le tirage est important. Si la dénivellation est
inférieure à 4 mètres, il n'est pas certain que la
cuisinière fonctionne correctement. Le système
d'évacuation des fumées dans son ensemble ne
doit pas avoir de parties tortueuses, horizontales
ou en contre-pente. Le nombre de coudes doit
être réduit au minimum. La figure 6 fournit des
exemples de réalisation correcte et incorrecte du
système d'évacuation des fumées.
RNE
RNVE
130 mm
Fonction. non garanti
160 mm
150 mm
12 Pa

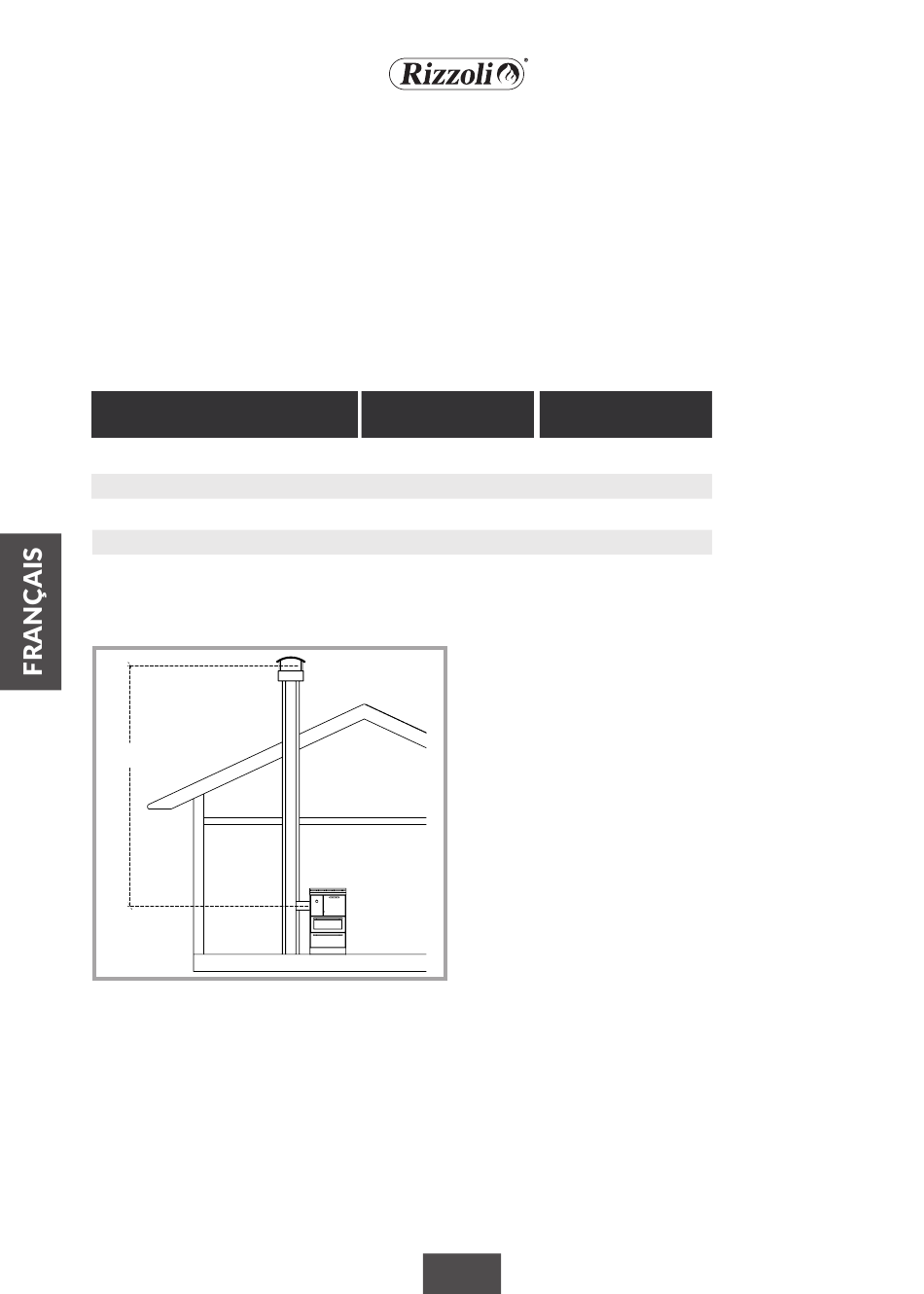

Figure 7 – Dénivellation H entre la buse de
l'appareil et la souche de cheminée.
trappes d'inspection doivent être fermées et cor-
rectement scellées. Aucun autre appareil ne doit
être raccordé au même conduit de cheminée.
104
RNI
RNVI
130 mm
Fonction. non garanti
160 mm
150 mm
12 Pa
