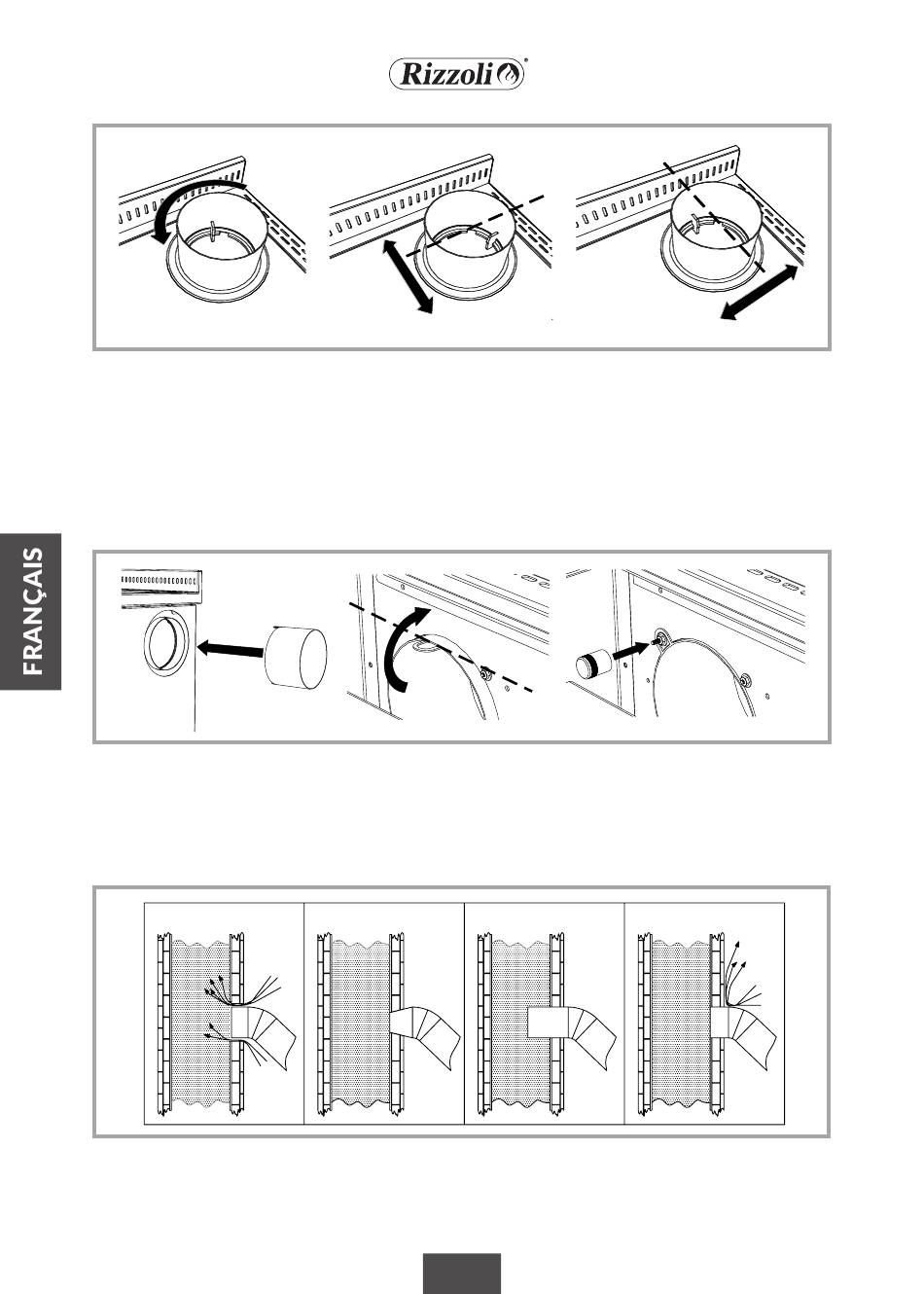

Figure 9 – Tolérance pour la sortie des fumées dessus ou arrière. Celle-ci dépend de l'orientation du raccord.
Les cuisinières équipées d'une sortie latérale sont
fournies avec une buse télescopique pour en faci-
liter sa pénétration directement dans le conduit de
cheminée. Pour la mise en place, il faut préalable-
ment retirer la plaque radiante. La buse doit alors
être complètement rétractée soit à l'intérieur de la
cuisinière, soit à l'intérieur du conduit de cheminée
Figure 10 – Sortie des fumées latérale. Fixation de la buse télescopique latérale.
Le raccord avec le conduit de cheminée doit être
correctement fixé et scellé, il ne doit présenter au-
cun rétrécissement et ne doit pas réduire la section
utile du conduit de cheminée (voir figure 11). Si des
NON
Figure 11 – Exemples de jonctions correctes et incorrectes au conduit de cheminée.
Y Y
+/- +/-
10 mm 10 mm
en veillant à ce que l'œillet de fixation soit du côté
de l'appareil. Une fois la cuisinière mise en place,
faire coulisser la buse jusqu'à la pénétration satis-
faisante dans le conduit de cheminée. Enfin, plier
l'œillet de fixation et le bloquer en place avec la vis
spécifique (voir figure 10).
matières inflammables ou sensibles aux tempéra-
tures élevées sont présentes à proximité, le raccord
doit être isolé de manière adaptée et les distances
de sécurité appropriées doivent être respectées.
NON NON
106
X X
+/- +/-
10 mm 10 mm
OUI
