ATTENTION ! Une hotte aspirante ou tout autre système de ventilation mécanique d'ex-
traction d'air peut être la cause d'un dysfonctionnement de l'appareil en cas d'absence de
prise d'air ou de prise d'air sous-dimensionnée.
A
B C
Entrée d'air externe

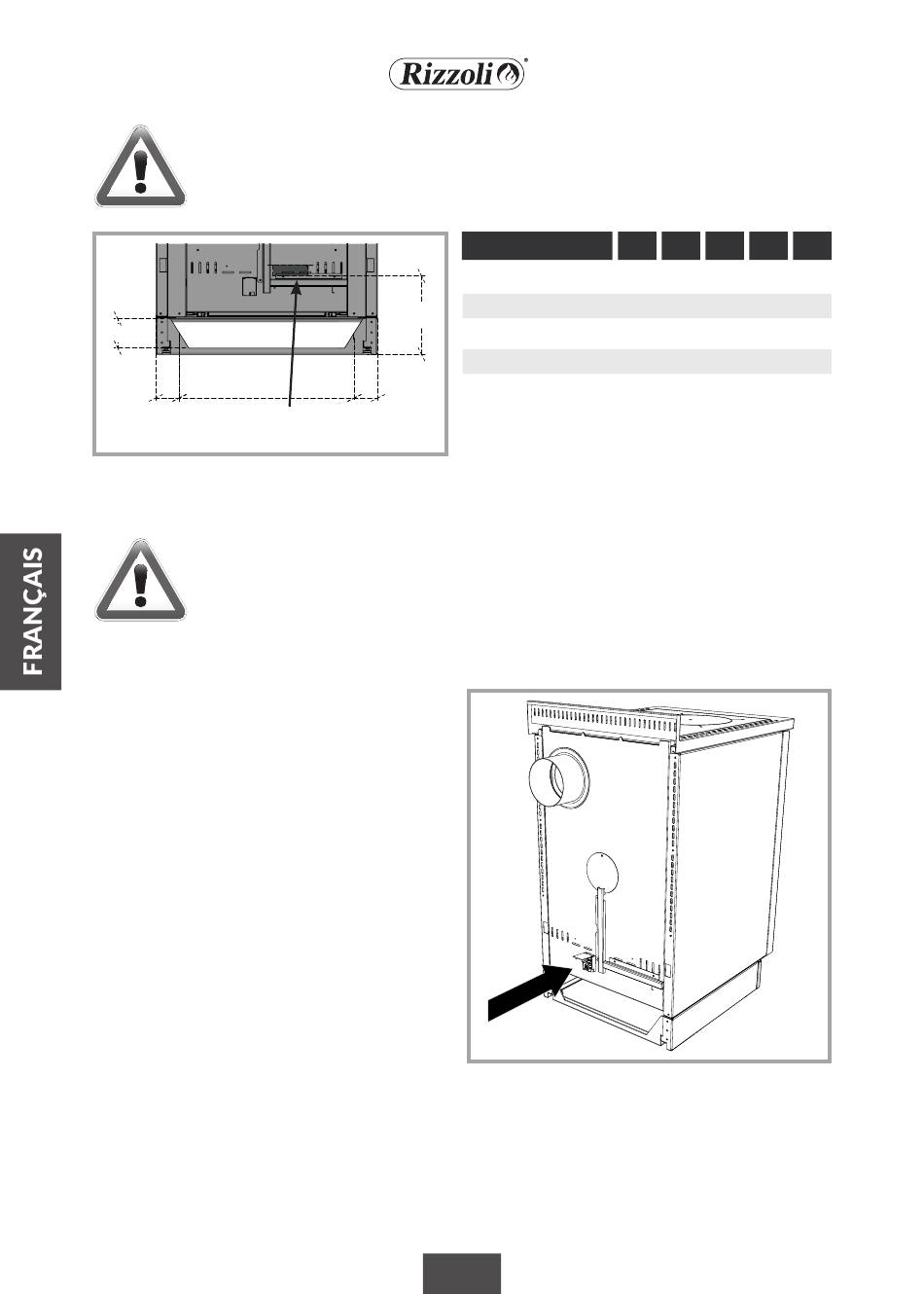

Figure 14 – Vue arrière du socle de la cuisinière à
bois et spécifications pour le raccorde-
ment à la prise d'air extérieur.
ATTENTION ! Pour un fonctionnement correct de l'appareil, vérifier que le passage de
l'air comburant au travers de la prise d'air du local ne soit pas obstrué ou, en cas de rac-
cordement direct à la prise d'air extérieur, que sa grille d'entrée ne soit pas encombrée,
partiellement ou totalement bouchée.
2.13 RACCORDEMENTS ÉLECTRIQUES
Le raccordement électrique est nécessaire pour
l'alimentation des ventilateurs de flancs et de
l'éclairage du four. Le raccordement au réseau
électrique doit être réalisé selon les règles de l'art
par un technicien agréé responsable de la confor-
mité aux normes de sécurité. Un bornier de rac-
cordement électrique est positionné à l'arrière de
la cuisinière. Le raccord de l'installation à une prise
de terre est obligatoire. La cuisinière sera raccor-
dée au réseau au moyen d'un câble dimensionné
selon la puissance électrique globale. Ce câble ne
doit pas être en contact avec des parties de la cui-
sinière dont la température dépasse 50°C.
Modèles
RNE 50
RNVE 50
H
RNI 60
RNVI 60
B
Tableau 4 - Mesures pour le raccordement à la prise
d'air extérieur.
Mesures in mm
Figure 15 – Position du bornier de raccordement
108
A B
95 64 367
95 64 367
95 64 467
95 64 467
électrique.
ø
C H
211 95
211 95
211 95
211 95
