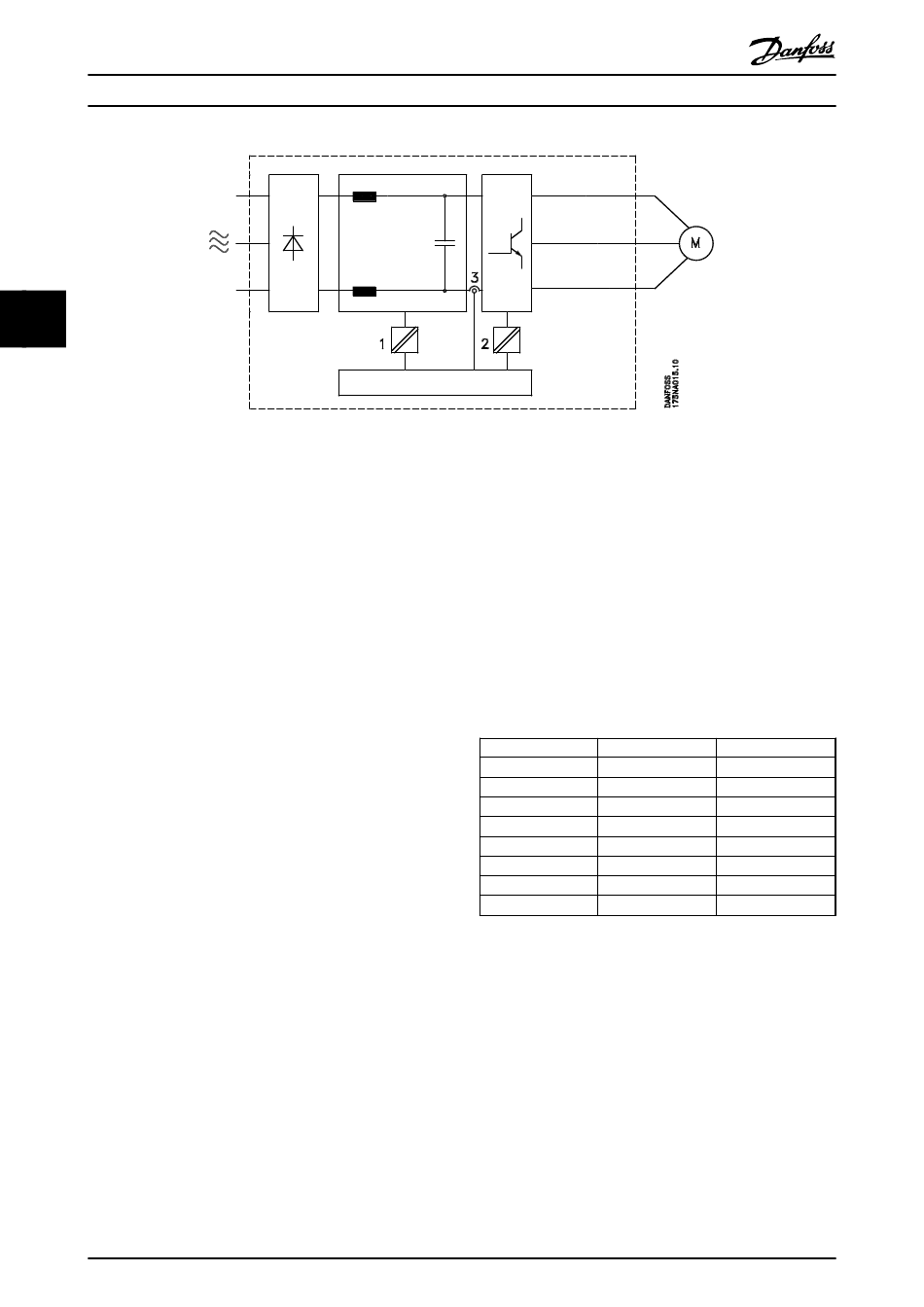

Illustration 4.1 Isolation galvanique
4.1.3 Conditions de fonctionnement
extrêmes
Surtension générée par le moteur
La tension du circuit intermédiaire augmente lorsque le
moteur agit comme un alternateur. Cela se produit dans
deux cas:
•
La charge entraîne le moteur (à fréquence de
sortie constante générée par le variateur de
fréquence), c'est-à-dire que l'énergie est fournie
par la charge.
•
En cours de décélération (rampe descendante), si
le moment d'inertie est élevé, la charge de frotte-
ment est faible et le temps de rampe
descendante est trop court pour permettre de
dégager l'énergie sous forme de perte dans le
variateur de fréquence VLT, le moteur et l'instal-
lation.
Le système de régulation tente de corriger la rampe dans
la mesure du possible.
L'onduleur s'arrête afin de protéger les transistors et les
condensateurs du circuit intermédiaire quand un certain
niveau de tension est atteint.
Panne de secteur
En cas de chute de tension/secteur, le FCM Série 300
continue de fonctionner jusqu'à ce que la tension présente
sur le circuit intermédiaire chute au-dessous du seuil
d'arrêt minimum, qui est généralement inférieur de 15% à
la tension nominale d'alimentation secteur du FCM Série
300.
Le temps qui s'écoule avant l'arrêt de l'onduleur dépend
de la tension secteur présente avant la panne et de la
charge du moteur.
82
®
Motovariateur VLT
série FCM
Surcharge statique
Quand le FCM Série 300 est en surcharge (limite de couple
atteinte, par. 221), le régulateur réduit la fréquence de
sortie dans le but de réduire la charge.
En cas de surcharge extrême, un courant peut apparaître
et faire disjoncter le moteur FC après 1,5 s env.
4.1.4 Bruit acoustique
Le tableau suivant donne les valeurs de base mesurées à
une distance de 1 mètre de l'équipement à pleine charge :
FCM 305
FCM 311
FCM 315
FCM 322
FCM 330
FCM 340
FCM 355
FCM 375
Tableau 4.1
4.1.5 Equilibrage
Le FCM 300 est équilibré pour classe R, conformément à
ISO8821 (équilibrage réduit). Pour des applications
critiques, surtout à haute vitesse (>4000 tr/min), un
équilibrage spécial (classe S) pourrait être nécessaire.
®
MG03BA04 - VLT
est une marque déposée Danfoss
Bipolaire
Quadripolaire
54 dB(A)
58 dB(A)
59 dB(A)
58 dB(A)
61 dB(A)
62 dB(A)
63 dB(A)
64 dB(A)
60 dB(A)
61 dB(A)
