Installation
2.3.2 Kit de fiches (175N2545)
Objectif
Permet de faire une connexion entre le LCP 2 et le FCM
300.
A utiliser avec le câble pour kit de fiches 175N0162.

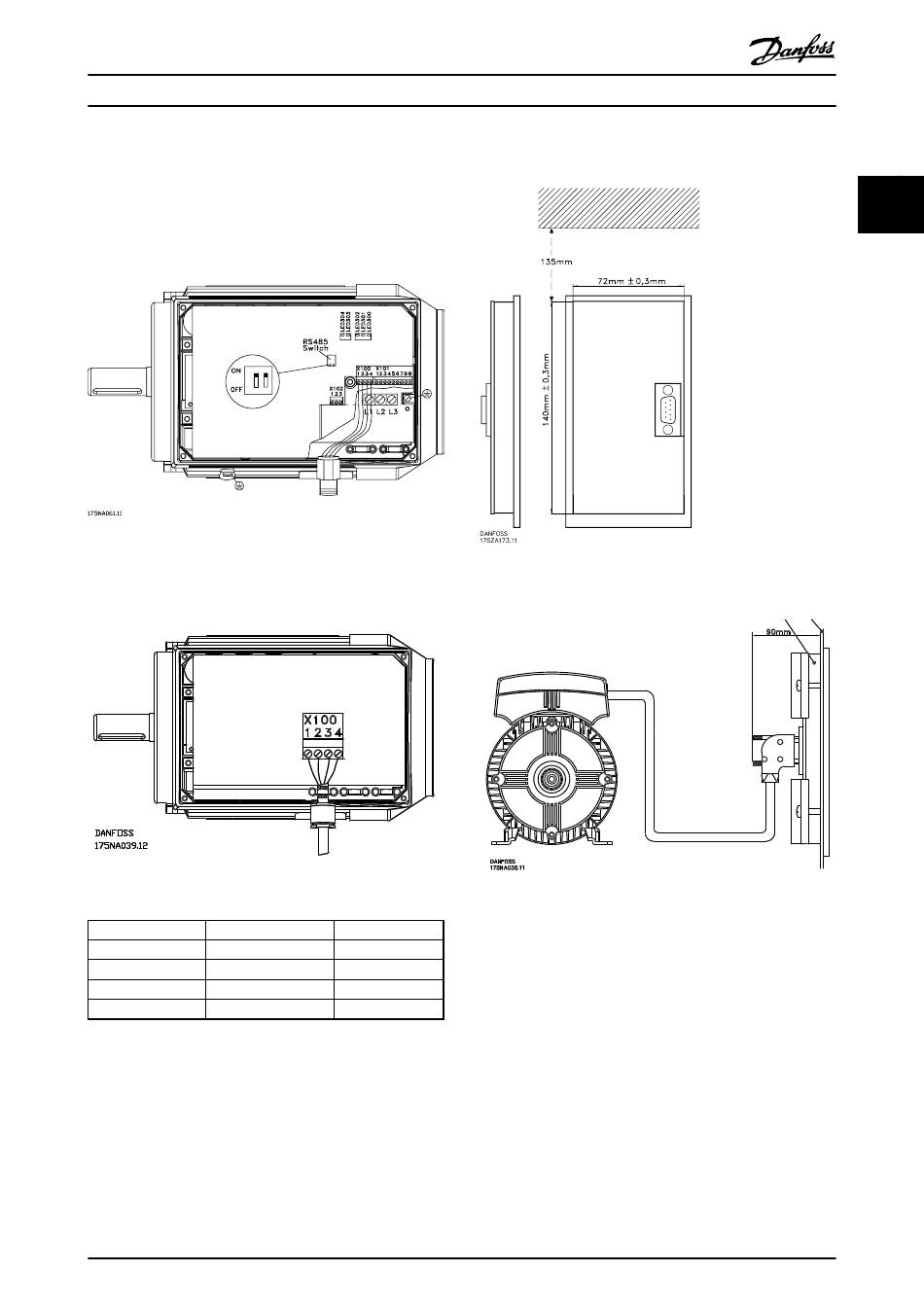

Illustration 2.6
2.3.3 Montage externe (175N0160)
Illustration 2.7 Connexions
Couleur du fil/
Borne X100/
jaune
vert
rouge
bleu
Tableau 2.22
Motovariateur VLT
Fiche D-sub
1
8
2
9
3
2
4
3
®
MG03BA04 - VLT
est une marque déposée Danfoss
®
série FCM
2.3.4 Montage externe (suite)
Illustration 2.8
Illustration 2.9
