Installation électrique
Taille de câble : 6-50 mm² (AWG 10-1/0)
Couple : 4 Nm (35,4 po-lb)
MCD5-0131B
38 Nm (336,3 po-lb)
11 mm
(M10)
28 mm
MCD5-0331B à MCD5-0396B
MCD5-0360C à MCD5-0927C

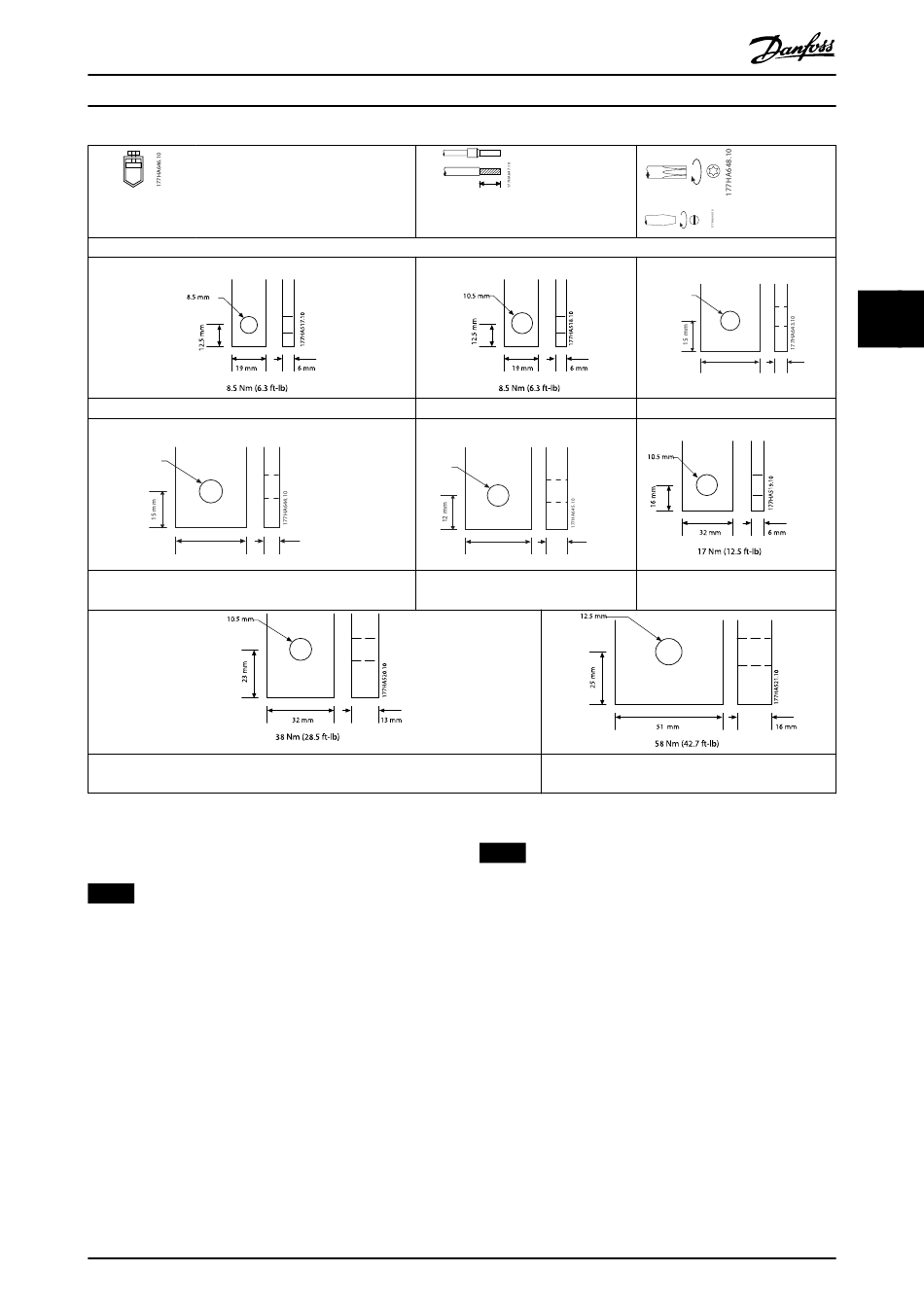

Tableau 4.1 Mesures et couples des terminaisons de puissance
4.1.7 Kit de protège-doigts
AVIS!
Lors de l'installation de démarreurs progressifs IP00
(MCB5-131B et supérieurs), des protège-doigts sont
spécifiés pour assurer la sécurité du personnel. Ils
s'adaptent aux bornes du démarreur progressif pour
éviter tout contact accidentel avec les bornes sous
tension. Les protège-doigts offrent une protection IP20
lorsqu'ils sont correctement installés.
•
MCD5-0131B à MCD5-0215B : 175G5662.
•
MCD5-0245B à MCD5-0396B : 175G5730.
•
MCD5-0469B à MCD5-0961B : 175G5731.
•
MCD5-245C : 175G5663.
•
MCD5-0360C à MCD5-0927C : 175G5664.
•
MCD5-1200C à MCD5-1600C : 175G5665.
MG17K804
Manuel d'utilisation
MCD5-0021B à MCD5-0105B
MCD5-0141B à MCD5-0215B
11 mm
(M10)
6 mm
MCD5-0469B à MCD5-0961B
Danfoss A/S © 03/2018 Tous droits réservés.
14 mm (0,55 po)
38 Nm (336 po-lb)
13 mm
32 mm
MCD5-1200C à MCD5-1600C
AVIS!
Pour être conformes UL, les modèles MCD5-0131B à
MCD5-0396B requièrent des protège-doigts.
4.2 Configurations d'entrée et de sortie de
puissance
4.2.1 Modèles à bipasse interne
(MCD5-0021B à MCD5-0961B)
Les modèles MCD5-0021B à MCD5-0215B comportent des
entrées d'alimentation en haut de l'unité et des sorties au
bas.
Les modèles à bipasse interne MCD5-0245B à MCD5-0396B
comportent des barres omnibus de sortie au bas de l'unité
et des barres omnibus d'entrée en haut et en bas. L'alimen-
tation CA peut être raccordée :
Torx T20 x 150
Plat 7 mm x 150
38 Nm (336,3 po-lb)
11 mm
(M10)
5 mm
28 mm
MCD5-0245B
MCD5-0245C
17
