Programmation
Bit 08, Vitesse ≠ réf./vitesse = réf.
Bit 08 = "0" signifie que la vitesse actuelle du moteur est
différente de la référence de vitesse réglée. Ceci peut par
exemple être le cas au moment des accélérations et
décélérations de rampe au démarrage et à l'arrêt.
Bit 08 = "1" signifie que la vitesse actuelle du moteur est
égale à la référence de vitesse réglée.
Bit 09, Commande locale/commande par communication
série
Bit 09 = "0" signifie que la touche [STOP/RESET] est activée
sur l'unité de commande ou que l'option Commande locale
a été sélectionnée au paramètre 002 Commande locale/à
distance. Il n'est pas possible de commander le variateur de
fréquence via la communication série.
Bit 09 = "1" signifie qu'il est possible de commander le
variateur de fréquence via la communication série.
Bit 10, Hors plages de fréquences
Bit 10 = "0", si la fréquence de sortie a atteint la valeur du
paramètre 201 Fréquence de sortie, limite basse ou du
paramètre 202 Fréquence de sortie, limite haute.
Bit 10 = "1" signifie que la fréquence de sortie est
comprise dans les limites mentionnées.
Bit 11, Non lancé/lancé
Bit 11 = "0" signifie que le moteur n'est pas en marche.
Bit 11 = "1" signifie que le moteur FC a un signal de
départ ou que la fréquence de sortie est supérieure à 0 Hz.
Bit 13, Tension correcte/Hors limite
Bit 13 = "0" signifie que les limites de tension du moteur
FC ne sont pas dépassées.
Bit 13 = "1" signifie que la tension CC du circuit intermé-
diaire du moteur FC est trop faible ou trop élevée.
Bit 14, Courant OK/hors limite
Bit 14 = "0" signifie que le courant du moteur est inférieur
à la limite de courant choisie dans le paramètre 221.
Bit 14 = "1" signifie que la limite de courant du paramètre
221 a été dépassée.
Bit 15, Avertissement thermique
Bit 15 = "0" signifie que les minuteries de protection
thermique du moteur et de protection thermique du VLT
n'ont pas dépassé 100%.
Bit 15 = "1" signifie que l'une des temporisations a dépassé
100%.

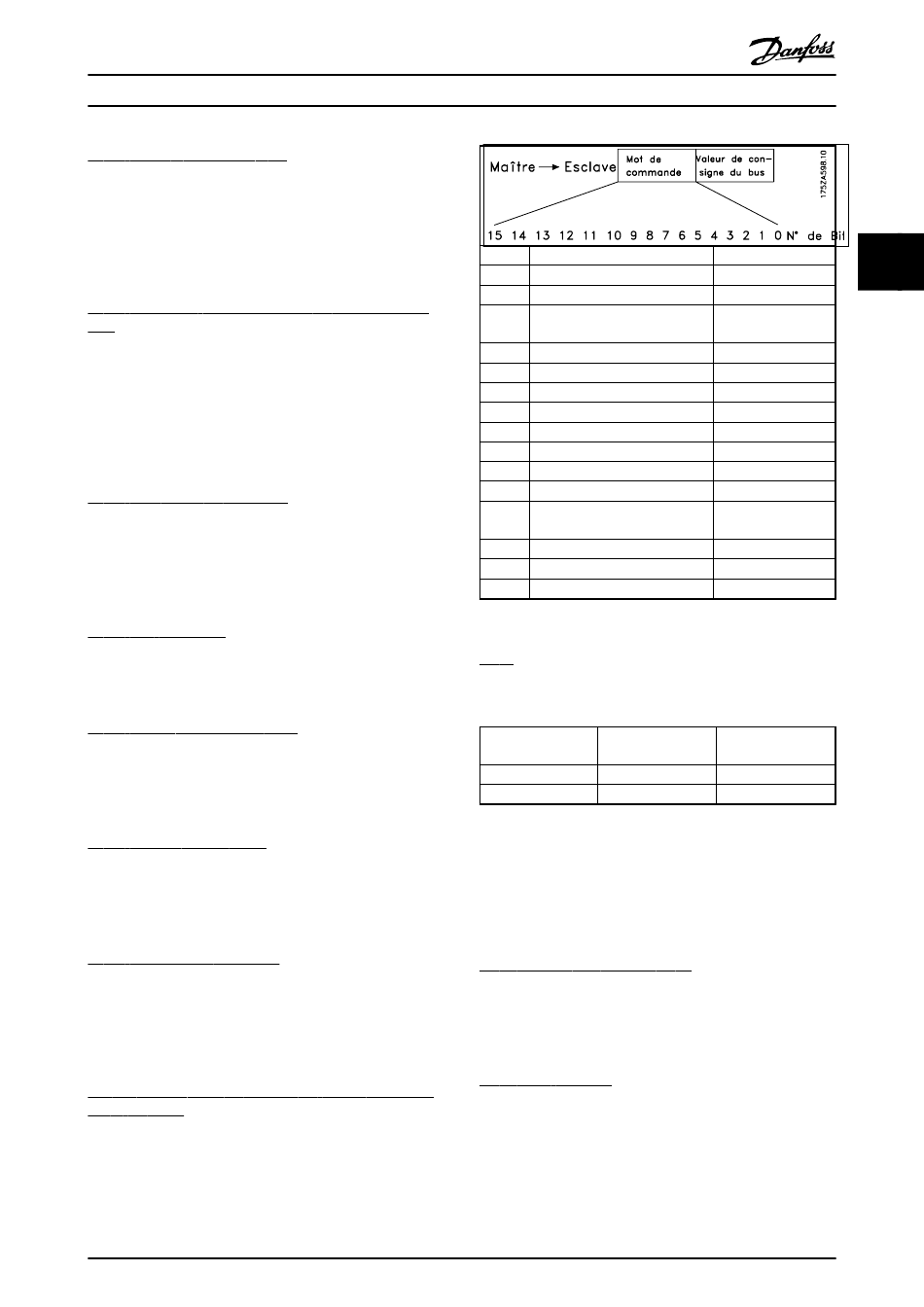

Mot de contrôle selon le standard FC Profile (paramètre
512 = FC Drive)
Le mot de contrôle est utilisé pour envoyer des ordres
d'un maître (par ex. un PC) à un esclave (Moteur FC).
®
Motovariateur VLT
série FCM
Bit
00
01
02
03
04
05
06
07
08
09
10
11
12
13
15
Tableau 3.26
Bit 00
Bit 00 est utilisé pour choisir l'une des deux références
prédéfinies (paramètres 215-216) selon le tableau ci-après :
Tableau 3.27
AVIS!
Le paramètre 508 permet de sélectionner comment
établir la liaison entre les bits 1/12 et la fonction corres-
pondante des entrées digitales.
Bit 02, Freinage par injection de CC
Bit 02 = "0" entraîne le freinage par injection de courant
continu et l'arrêt. La tension de freinage et la durée se
règlent dans les paramètres 132 et 133.
Bit 02 = "1" signifie rampe.
Bit 03, Roue libre/actif
Arrêt roue libre. Bit 03 = "0" entraîne l'arrêt.
Bit 03 = "1" implique que le variateur de fréquence peut
démarrer si les autres conditions de démarrage sont
remplies.
®
MG03BA04 - VLT
est une marque déposée Danfoss
Bit = 0
Sélection référence prédéfinie
Pas de fonction
Freinage par injection de
courant continu
Roue libre
Arrêt rapide
Maintien
Arrêt rampe
Pas de fonction
Pas de fonction
Pas de fonction
Données non valides
Pas de fonction
Pas de fonction
Proc.1
Pas de fonction
Référence
Paramètre
prédéfinie
1
215
2
216
3
Bit =1
Rampe
Activé
Rampe
Rampe activée
Démarrage
Reset
Jogging
Valides
Relais 123/borne
d'entrée digitale 9
Relais 123
Proc.2
Inversion
Bit 00
0
1
69
3
