Programmation
Process
1
2
Tableau 3.24
3
3
Cette fonction n'est possible qu'en choisissant Multi process
au paramètre 004.
AVIS!
Le paramètre 507 permet de sélectionner comment
établir la liaison entre le bit 13 et la fonction corres-
pondante des entrées digitales.
Bit 15, Pas de fonction/inversion
Inversion du sens de rotation du moteur. Bit 15 = "0"
n'entraîne pas d'inversion, bit 15 = "1" entraîne une
inversion.
AVIS!
Sauf indication contraire, la liaison entre les bits du mot
de contrôle et la fonction correspondante des entrées
digitales est établie comme une fonction "ou" logique.

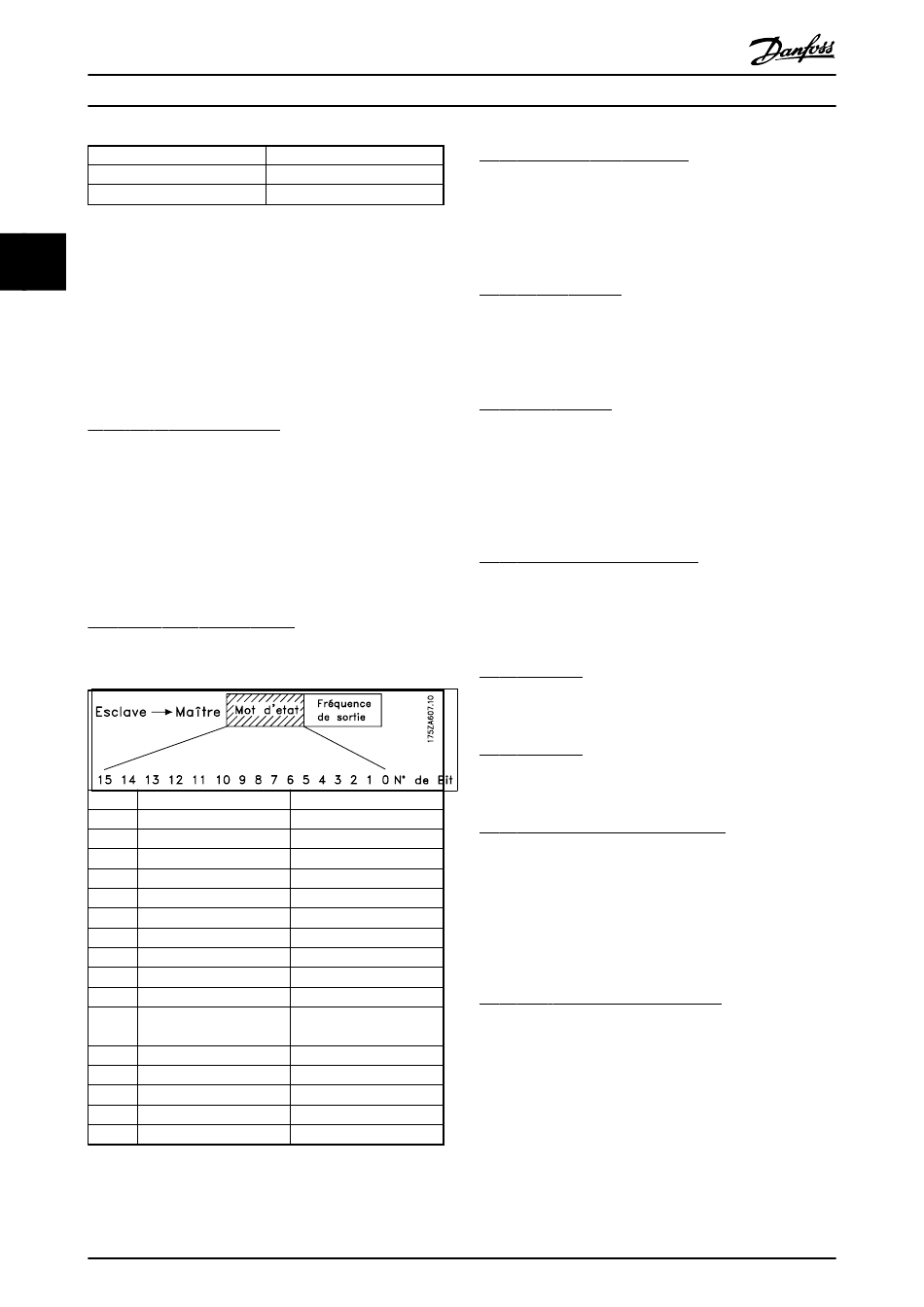

Mots d'état selon Fieldbus Profile
Le mot d'état est utilisé pour informer le maître (par ex. un
PC) sur l'état de l'esclave (Moteur FC).
Bit
Bit = 0
00
Commande pas prête
01
FC pas prêt
02
Roue libre
03
Pas de panne
04
ON 2
05
ON 3
06
Démarrage activé
07
Absence d'avertissement
Vitesse ≠ réf.
08
09
Commande locale
10
Hors de la plage de
fréquence
11
Non lancé
12
13
Tension OK
14
Courant OK
15
Tableau 3.25
68
Motovariateur VLT
Bit 13
0
1
Bit =1
Prêt
Prêt
Activé
Alarme
OFF 2
OFF 3
Démarrage désactivé
Avertissement
Vitesse = réf.
Communication série
Limite de fréquence OK
En marche
Au-dessus de la limite
Au-dessus de la limite
Avertis. thermiq.
®
MG03BA04 - VLT
est une marque déposée Danfoss
®
série FCM
Bit 00, Commande non prête/prête
Bit 00 = "0" signifie que le bit 00, 01 ou 02 du mot de
contrôle est égal à "0" (ARRET 1, ARRET 2 OU ARRET 3, ou
bien que le variateur de fréquence a disjoncté.
Bit 00 = "1" signifie que le variateur de fréquence est prêt
à fonctionner.
Bit 01, FC non prêt/prêt
Même signification que le bit 00, cependant l'étage de
puissance est alimenté et le variateur de fréquence est prêt
à fonctionner à réception des signaux de démarrage
nécessaires.
Bit 02, Roue libre/actif
Bit 02 = "0" signifie que le bit 00, 01, 02 ou 03 du mot de
contrôle est égal à "0" (ARRET 1, ARRET 2, ARRET 3 ou Roue
libre). Ou bien que le FCM Série 300 a disjoncté.
Bit 02 = "1" signifie que les bits 00, 01, 02 ou 03 du mot
de contrôle sont égaux à 1 et que le moteur FC n'a pas
disjoncté.
Bit 03, Pas de défaut/déclenchement
Bit 03 = "0" signifie que le moteur FC n'est pas en état de
défaut.
Bit 03 = "1" signifie que le FCM 300 a disjoncté et qu'il a
besoin d'un signal de reset pour pouvoir fonctionner.
Bit 04, ON2/OFF2
Bit 04 = "0" signifie que le bit 01 du mot de contrôle = "1".
Bit 04 = "1" signifie que le bit 01 du mot de contrôle = "0".
Bit 05, ON3/OFF3
Bit 05 = "0" signifie que le Bit 02 du mot de contrôle = "1".
Bit 05 = "1" signifie que le bit 02 du mot de contrôle = "0".
Bit 06, Démarrage actif/démarrage inactif
Bit 06 est toujours égal à "0" si FC Drive a été sélectionné
au par. 512. Si [Profidrive] a été sélectionné au par. 512, le
bit 06 est égal à "1" après le reset d'un déclenchement,
après l'activation de OFF2 ou OFF3 et après le raccor-
dement de la tension secteur. Démarrage désactivé est
réinitialisé, le bit 00 du mot de commande étant fixé à 0 et
les bits 01, 02 et 10 à 1.
Bit 07, Sans avertissement/avertissement
Bit 07 = "0" signifie l'absence d'une situation
exceptionnelle.
Bit 07 = "1" signifie l'apparition d'un état anormal pour le
moteur FC. Tous les avertissements décrits au paragraphe
4.2 Liste des avertissements et des alarmes - Manuel de
configuration du FCM 300 règlent le bit 07 sur "1".
