g. Déconnectez les deux raccords pivots (805) et
les raccords pivots de la sortie de l'échangeur
thermique (806) des échangeurs thermiques (802,
803).
810

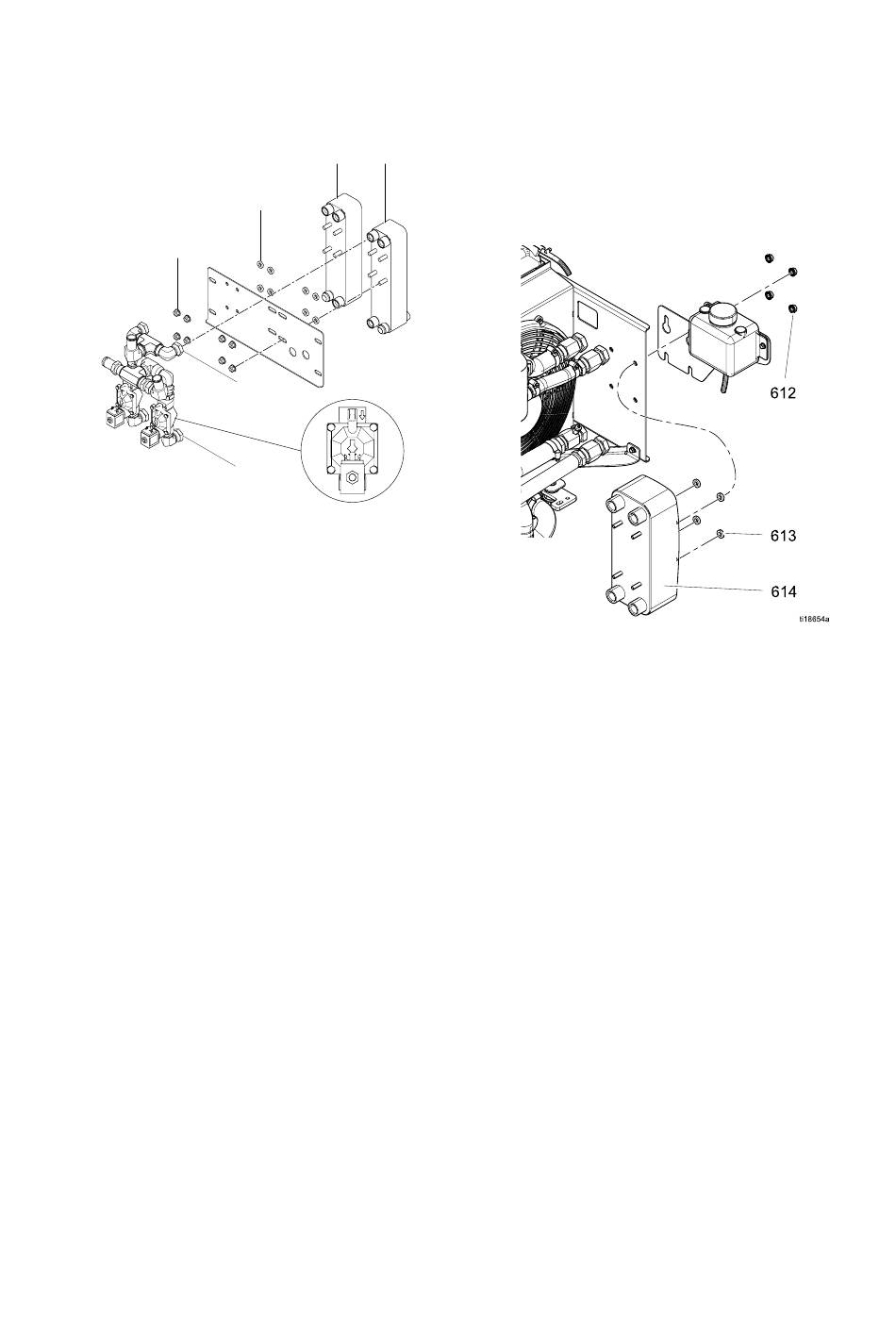

Échangeurs thermiques du doseur
Figure 28
h. Retirez les quatre écrous (810) et les rondelles
(811) lors du remplacement des échangeurs
thermiques (802) ou (803).
74
803
802
811
806
805
ti18491a
6. Pour l'échangeur thermique du moteur :
a. Déconnectez les raccords pivots (617) et (618) de
l'échangeur thermique (614).
b. Retirez les écrous (612), les rondelles (613) et
l'échangeur thermique (614). Mettez le vase
d'expansion et le support de côté.
c. Installez un échangeur thermique neuf (614) dans
l'ordre inverse des étapes de dépose.
Échangeur thermique du moteur
Figure 29
3A2921F
