Montage

Influences
Ne pas stocker avec des
chimiques détergents, substances
chimiques, acides, carbu-
rants ou équivalents
6. Montage
6.1 Instructions générales de
montage
Tenir compte des instructions suivantes avant
de procéder au montage :
• Le bord inférieur de l'« Unibox T-RTL R-Tro-
nic » doit se situer au moins 20 cm au-des-
sus du sol fini.
• La façade avant de l'« Unibox T-RTL R-Tro-
nic »doit se situer au même niveau que le
mur fini.
Si le mur n'est pas encore fini, res-
pecter l'épaisseur prévue de plâtre
et des carreaux.
• Monter le boîtier encastrable avec l'ouver-
ture vers le bas.
• Le thermostat ne doit pas être influencé par
des sources de température parasites.
• Aligner et fixer l'« Unibox T-RTL R-Tronic »
à l'aide des équerres fournies.
• Un point bleu se trouve sur le boîtier
encastrable. Un trou peut être percé à
cet emplacement pour y faire passer des
câbles.
• Si nécessaire, utiliser un tube vide pour
guider les câbles.
48
Unibox T-RTL R-Tronic
AVIS
Dégâts matériels liés aux lubri-
fiants
Des graisses et de l'huile peuvent en-
dommager les joints.
f Ne pas utiliser de graisse ou
d'huile lors du montage.
f Si nécessaire, éliminer les impu-
retés ou résidus de graisse ou
d'huile de la tuyauterie par rinçage.
f Choisir le fluide de service selon
les règles de l'art actuelles (par ex.
VDI 2035).
1
2
3
4
5
6
7

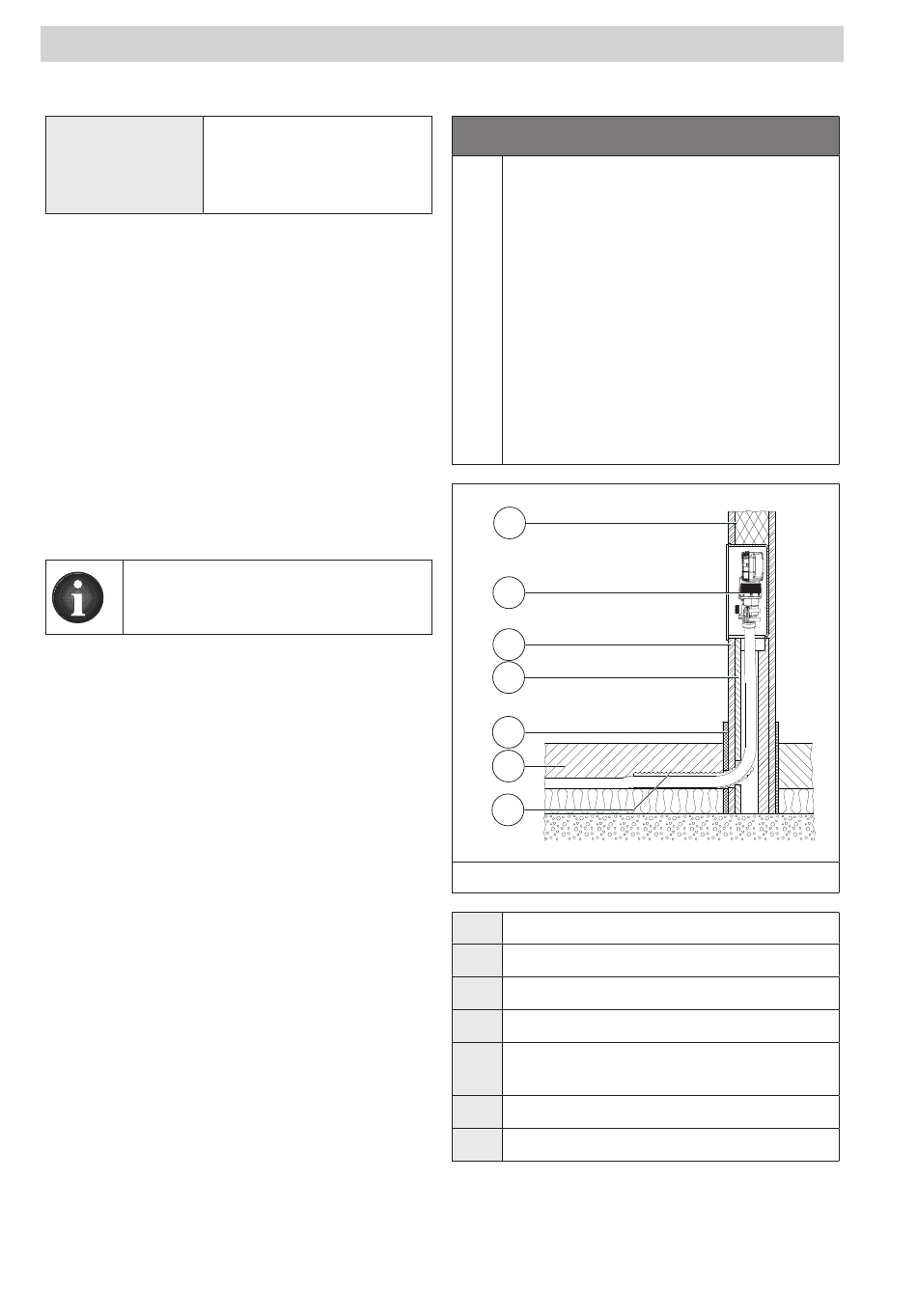

Fig. 7 : Vue en coupe de l'installation
(1)
Mur
(2) « Unibox T-RTL R-Tronic »
(3) Plâtre
(4) Gaine encastrable (accessoire séparé)
(5) Isolant périphérique (accessoire
séparé)
(6) Chape
(7) Tube de protection (accessoire séparé)
