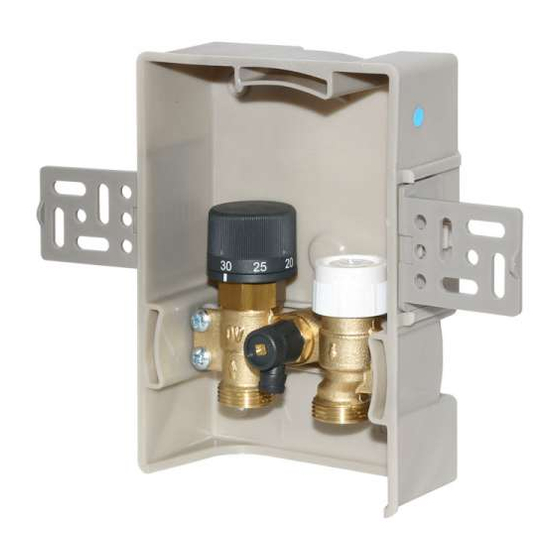

- Page 1 Premium Armaturen + Systeme Raumtemperaturregelung mit Bypass „Unibox E BV vario“ Betriebsanleitung Room temperature control „Unibox E BV vario“ Operating instructions Régulation de la température ambiante « Unibox E BV vario » Notice d‘utilisation...
- Page 39 Unibox E BV vario Contenu Contenu Page Généralités......................41 Validité de la notice ......................41 Composants fournis ......................41 Contact ..........................41 Déclaration de conformité ....................41 Symboles utilisés......................41 Informations relatives à la sécurité ..............41 Utilisation conforme ......................41 2.2 Modifications sur le produit .....................
- Page 40 Contenu Unibox E BV vario Montage de la tête thermostatique avec commande à distance ........48 Montage du thermostat d'ambiance avec moteur ............48 Service ......................49 Maintenance ....................49 Démontage et traitement des déchets ............49 10.1 Traitement des déchets ....................49 Annexe ......................50...
-
Page 41: Généralités
1.2 Composants fournis 1.4 Déclaration de conformité Contrôler la livraison. Veiller à ce qu'elle soit Par la présente, la société Oventrop GmbH & complète et sans dommages liés au transport. Co. KG déclare que ce produit est en confor- Les composants fournis sont les suivants : mité... -
Page 42: Modifications Sur Le Produit
Informations relatives à la sécurité Unibox E BV vario Professionnel qualifié des dommages résultant d'une utilisation non conforme ne seront pas acceptées. De par sa formation professionnelle, son expé- L'utilisation conforme inclut notamment l'ap- rience ainsi que sa connaissance des régle- plication des recommandations de cette notice mentations légales pertinentes, le professionnel... -
Page 43: Description Technique
Unibox E BV vario Description technique 3.2 Encombrements les autres documents de référence (tels que les notices des accessoires). La notice doit être disponible sur le lieu d'utili- sation du produit. f Remettre cette notice ainsi que tous les autres documents de référence (tels que les notices des accessoires) à... -
Page 44: Éléments De Manœuvre
Description technique Unibox E BV vario quée par l'influence de sources de température Les lignes horizontales sur la bague parasites, telles que le rayonnement solaire ou représentent les tours complets, des appareils électriques. Le débit partiel à ré- les chiffres sur la poignée manuelle glage thermostatique correspond donc à l'ap- des dixièmes de tour. -
Page 45: Accessoires Et Pièces De Rechange
Unibox E BV vario Accessoires et pièces de rechange Accessoires et pièces de 24°C rechange 28°C Vous pouvez acheter les pièces de rechange 4.2 Thermostat d'ambiance avec chez les grossistes. moteur Les produits suivants sont disponibles en accessoires : Régler la température ambiante sur le ther- mostat d'ambiance. -
Page 46: Montage De L'« Unibox E Bv Vario
Montage Unibox E BV vario Si le mur n'est pas encore fini, res- pecter l'épaisseur prévue de plâtre et des carreaux. • Monter le boîtier encastrable avec l'ouver- ture vers le bas. • La tête thermostatique et le thermostat d'ambiance ne doivent pas être influencés par des sources de température parasites. • Aligner et fixer l'« Unibox E BV vario » à l'aide des équerres fournies. • Un point bleu se trouve sur le boîtier encastrable. Un trou peut être percé à... -
Page 47: Mise En Service
Unibox E BV vario Mise en service 5. Poser le circuit de surface chauffante par- tant de l'« Unibox E BV vario ». Pour garantir une répartition égale de la température, poser le circuit de chauffage en serpentin. 6. Réaliser une conduite de liaison du circuit de surface chauffante vers la conduite retour de l'installation. -
Page 48: Préparation De La Mise En Chauffe
Mise en service Unibox E BV vario 7.2 Préparation de la mise en 4. Chauffer au moins 4 jours à la température chauffe de départ de consigne maximale. 7.4 Montage de la tête Procéder à la mise en chauffe pour vérifier le thermostatique avec bon fonctionnement de l'installation de sur- commande à... -
Page 49: Service
Unibox E BV vario Service Service terminés, enlever le capot de protection de l'« Unibox E BV vario ». Régler la température ambiante sur la tête 2. Enlever le capuchon de protection. thermostatique avec commande à distance ou 3. Visser la rallonge (voir Fig. 9 en page 49 au thermostat d’ambiance. -
Page 50: Annexe
11.1 Questions fréquentes QUESTION RÉPONSE Quelle est la taille, en m² Chaque « Unibox E BV vario» peut être raccordé à environ 20 d'une installation de surfaces m² de surface. La longueur d'un tube de diamètre 17 mm ne chauffantes pouvant être doit pas dépasser 100 m. -
Page 51: Diagramme Des Pertes De Charge
Unibox E BV vario Annexe 11.2 Diagramme des pertes de charge Préréglage Débit [l/h] Fig. 10: Diagramme - Mécanisme de réglage avec un écart P de 2 K, préréglage du bypass 1,4 (25%) 102272580-V01.04.2020... - Page 52 Annexe Unibox E BV vario Préréglage Débit [l/h] Fig. 11: Diagramme - Mécanisme de réglage avec un écart P de 2 K, préréglage du bypass 1,9 (50%) 102272580-V01.04.2020...
- Page 53 Unibox E BV vario Annexe Préréglage Débit [l/h] Fig. 12: Diagramme - Mécanisme de réglage avec un écart P de 2 K, préréglage du bypass 2,3 (75%) 102272580-V01.04.2020...
- Page 54 Annexe Unibox E BV vario Préréglage Débit [l/h] Fig. 13: Diagramme - Mécanisme de réglage avec un écart P de 2 K, bypass fermé 102272580-V01.04.2020...
- Page 55 Unibox E BV vario Annexe 102272580-V01.04.2020...
- Page 56 OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D-59939 Olsberg Telefon +49 (0) 29 62 82-0 Telefax +49 (0) 29 62 82-400 E-Mail mail@oventrop.de Internet www.oventrop.com 102272580 V01.04.2020...
