Signalering van de veiligheidsingangen en van de bedieningen
(modus TEST)

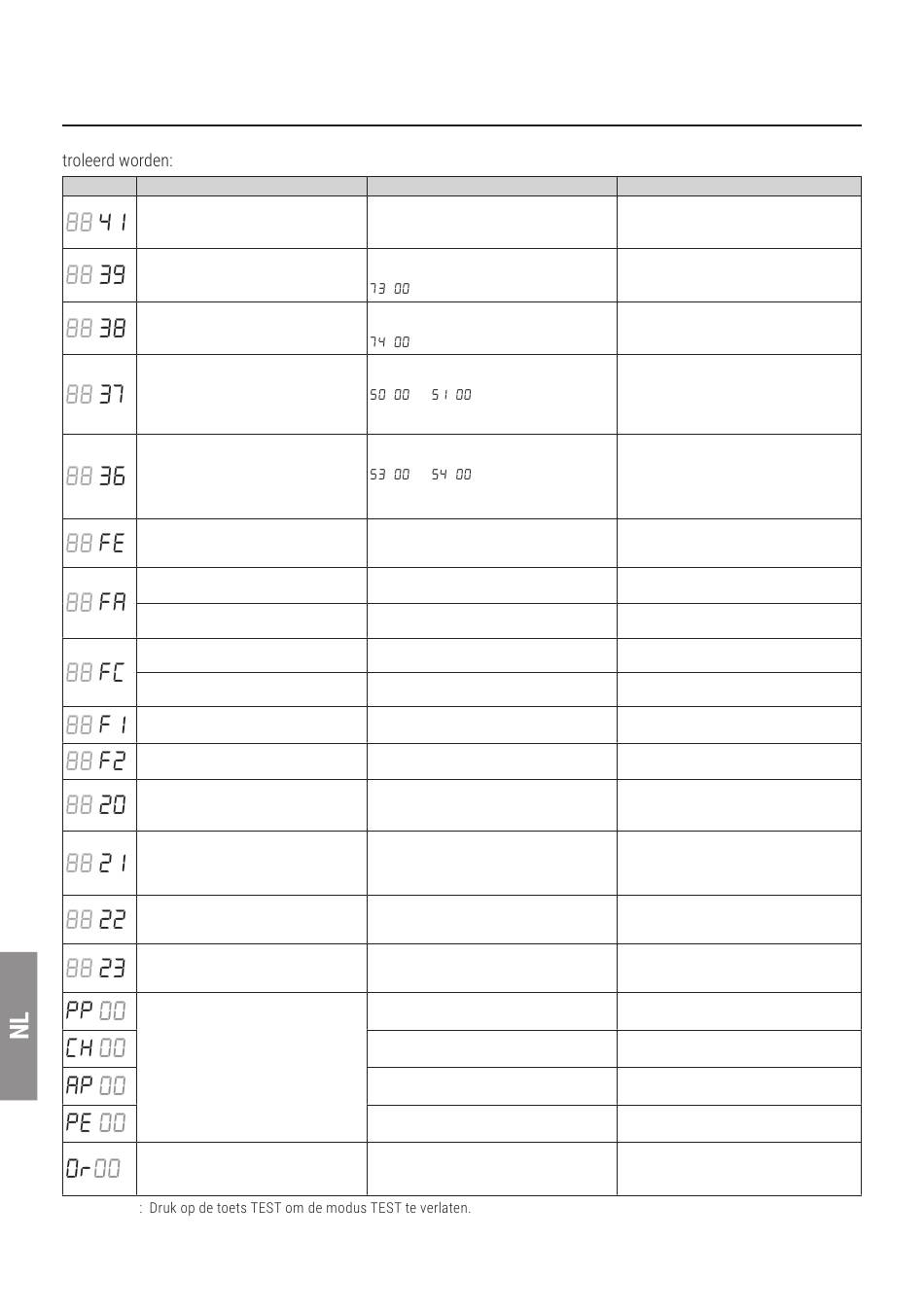

Als geen vrijwillige bedieningen zijn geactiveerd, moet op de toets TEST gedrukt worden en moet het volgende gecon-
DISPLAY MOGELIJKE OORZAAK
Veiligheidscontact STOP geopend.
Contactlijst COS1 niet of verkeerd
aangesloten.
Contactlijst COS2 niet of verkeerd
aangesloten.
Fotocel FT1 niet of verkeerd
aangesloten.
Fotocel FT2 niet of verkeerd
aangesloten.
Ten minste 3 eindschakelaars
hebben open contact of zijn niet
aangesloten.
De poort bevindt zich op de
eindschakelaar van de opening.
De eindschakelaar van de opening is
niet aangesloten.
De poort bevindt zich op de
eindschakelaar van de sluiting.
De eindschakelaar van de sluiting is
niet aangesloten.
De eindschakelaars van VLEUGEL 1 zijn
niet verbonden of de verbinding is onjuist.
De eindschakelaars van VLEUGEL 2 zijn
niet verbonden of de verbinding is onjuist.
De eindschakelaar opening VLEUGEL
1 is niet aangesloten of de verbinding
is onjuist. Ofwel is VLEUGEL 1 open.
De eindschakelaar sluiting VLEUGEL 1
is niet aangesloten of de
verbinding is onjuist. Ofwel is
VLEUGEL 1 gesloten.
De eindschakelaar opening VLEUGEL
2 is niet aangesloten of de verbinding
is onjuist. Ofwel is VLEUGEL 2 open.
De eindschakelaar sluiting VLEUGEL 2
is niet aangesloten. Ofwel is
VLEUGEL 2 gesloten.
In afwezigheid van de vrijwillige bedie-
ning kan het zijn dat het contact (N.O.)
defect is of dat de aansluiting op een
knop fout is.
In afwezigheid van de bediening kan
het zijn dat het contact (N.O.) defect is
of dat de aansluiting op de timer fout is.
OPMERKING
Er wordt aanbevolen om de signaleringen van de status van de veiligheden en van de ingangen altijd op te lossen in de modus "ingreep
vanaf software".
240
INGREEP VANAF SOFTWARE
-
Indien deze niet wordt gebruikt of moet
uitgesloten worden, moet de parameter
ingesteld worden.
Indien deze niet wordt gebruikt of moet
uitgesloten worden, moet de parameter
ingesteld worden.
Indien deze niet wordt gebruikt of moet
uitgesloten worden, moet de parameter
en ingesteld worden.
Indien deze niet wordt gebruikt of moet
uitgesloten worden, moet de parameter
en ingesteld worden.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
TRADITIONELE INGREEP
Installeer een STOP knop (N.C.) of
overbrug het contact ST met het contact
COM.
Indien deze niet wordt gebruikt, moet
het contact COS1 overbrugd worden
met het contact COM.
Indien deze niet wordt gebruikt, moet
het contact COS2 overbrugd worden
met het contact COM.
Indien deze niet wordt gebruikt, moet
het contact FT1 overbrugd worden met
het contact COM.
Controleer de aansluiting en de referen-
ties van het aansluitschema (afb. 8).
Indien deze niet wordt gebruikt, moet
het contact FT2 overbrugd worden met
het contact COM.
Controleer de aansluiting en de referen-
ties van het aansluitschema (afb. 8).
Controleer de aansluiting van de
eindschakelaar.
-
Controleer de aansluiting van de
eindschakelaar.
-
Controleer de aansluiting van de
eindschakelaar.
Controleer de aansluiting van de
eindschakelaar.
Controleer de aansluiting van de
eindschakelaar.
Controleer de aansluiting van de
eindschakelaar.
Controleer de aansluiting van de
eindschakelaar.
Controleer de aansluiting van de
eindschakelaar.
Controleer de aansluiting van de
eindschakelaar.
Controleer de contacten PP - COM en
de aansluitingen van de knop.
Controleer de contacten CH - COM en
de aansluitingen van de knop.
Controleer de contacten AP - COM en
de aansluitingen van de knop.
Controleer de contacten PED - COM en
de aansluitingen op de knop.
Controleer de contacten ORO - COM.
Het contact mag niet overbrugd
worden als het niet wordt gebruikt.
