14

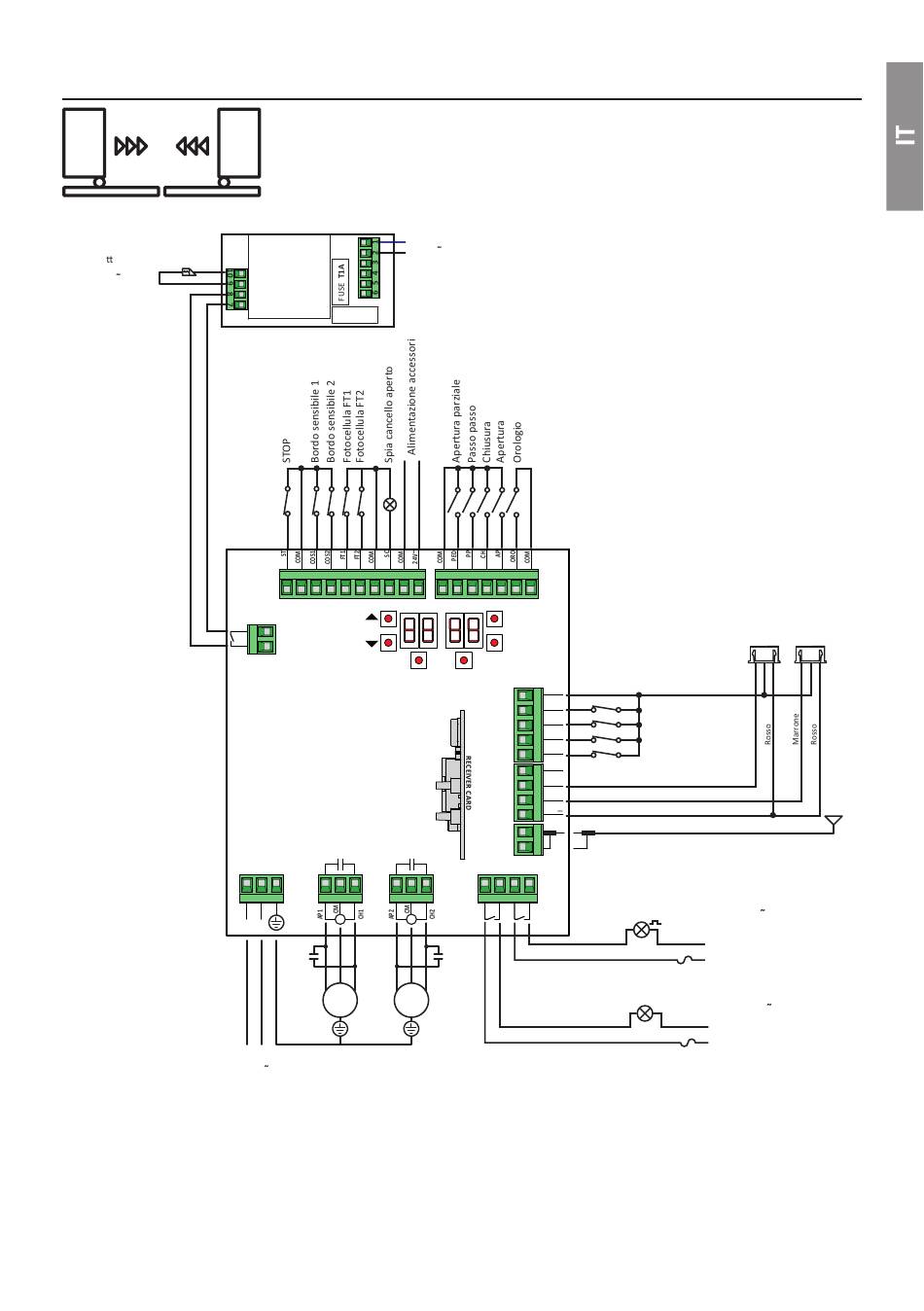

Esempio di installazione con due automazioni contrapposte
A B
Ele roserratura
12 V
16 VA
ES
L N
L N
230V
É possibile collegare due automazioni scorrevoli contrapposte utilizzando una
centrale H70/200AC.
Collegare l'automazione A ai morsetti AP1-CM-CH1 e l'automazione B ai
morsetti AP2-CM-CH2.
N
H70/EL
230 V
L
F1
F2
FUSE T2A
PROG
H70/200AC
M M
M1 M2
+
-
TEST
COM
FCC2
FCA2
FCC1
FCA1
COM
ENC2
ENC1
+5V
ANT
COM
COR LAM
ENC2 ENC1
Blu Blu
Finecorsa chiusura 2
Finecorsa apertura 2
Finecorsa chiusura 1
Finecorsa apertura 1
Marrone
RG58 max 10 m
Antenna
230 V 40 W
Lampeggiante
N
L
FUSIBILE F200mA
230 V 100 W
Luce di cortesia
N
L
FUSIBILE max 1A
