Roger Technology H70/200AC Instructions Et Consignes Pour L'installateur page 5

FW
V1.7

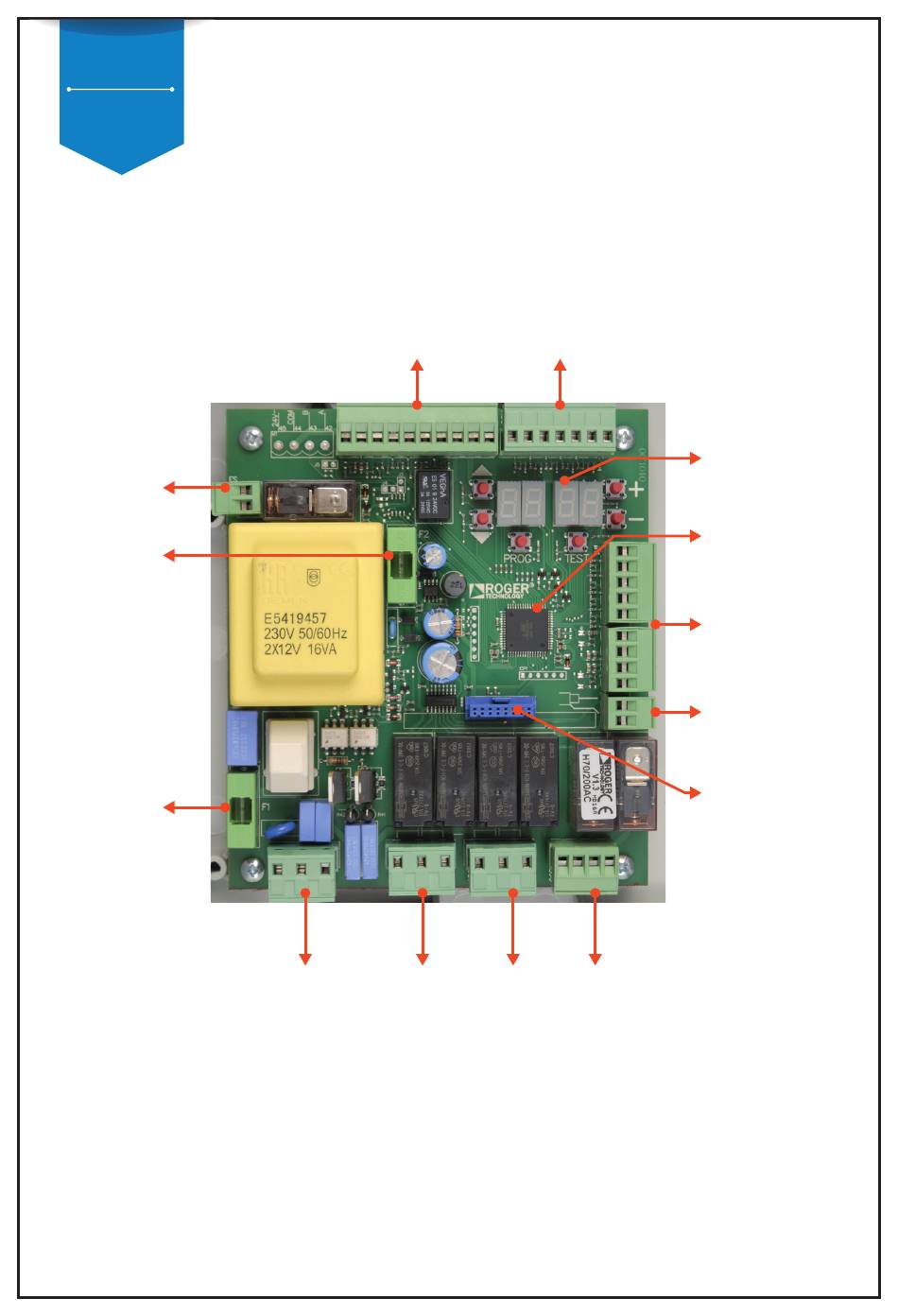

Uscita elettroserratura
Electric lock output
Fusibile F630mA
Fuse F630mA
Fusibile F6,3A
Fuse F6,3A
Morsettiere delle sicurezze
Safeties terminal blocks
Alimentazione Collegamento
230 V~ MOTORE 1
230 V~ power supply MOTOR 1
connection
Morsettiere dei comandi
Commands terminal blocks
Collegamento Luce di cortesia
MOTORE 2 e lampeggiante
MOTOR 2 Courtesy light
connection and flashing light
Display a 4 cifre e 6 tasti di
programmazione
4 digit display and
6 programming buttons
Microprocessore
CPU
Morsettiere delle sicurezze
Safeties terminal blocks
Morsettiera antenna
radio ricevente ad innesto
Antenna terminal blocks
for plug-in radio receiver
Connettore ad innesto
per radio ricevente
Plug-in connector for
radio receiver
5
