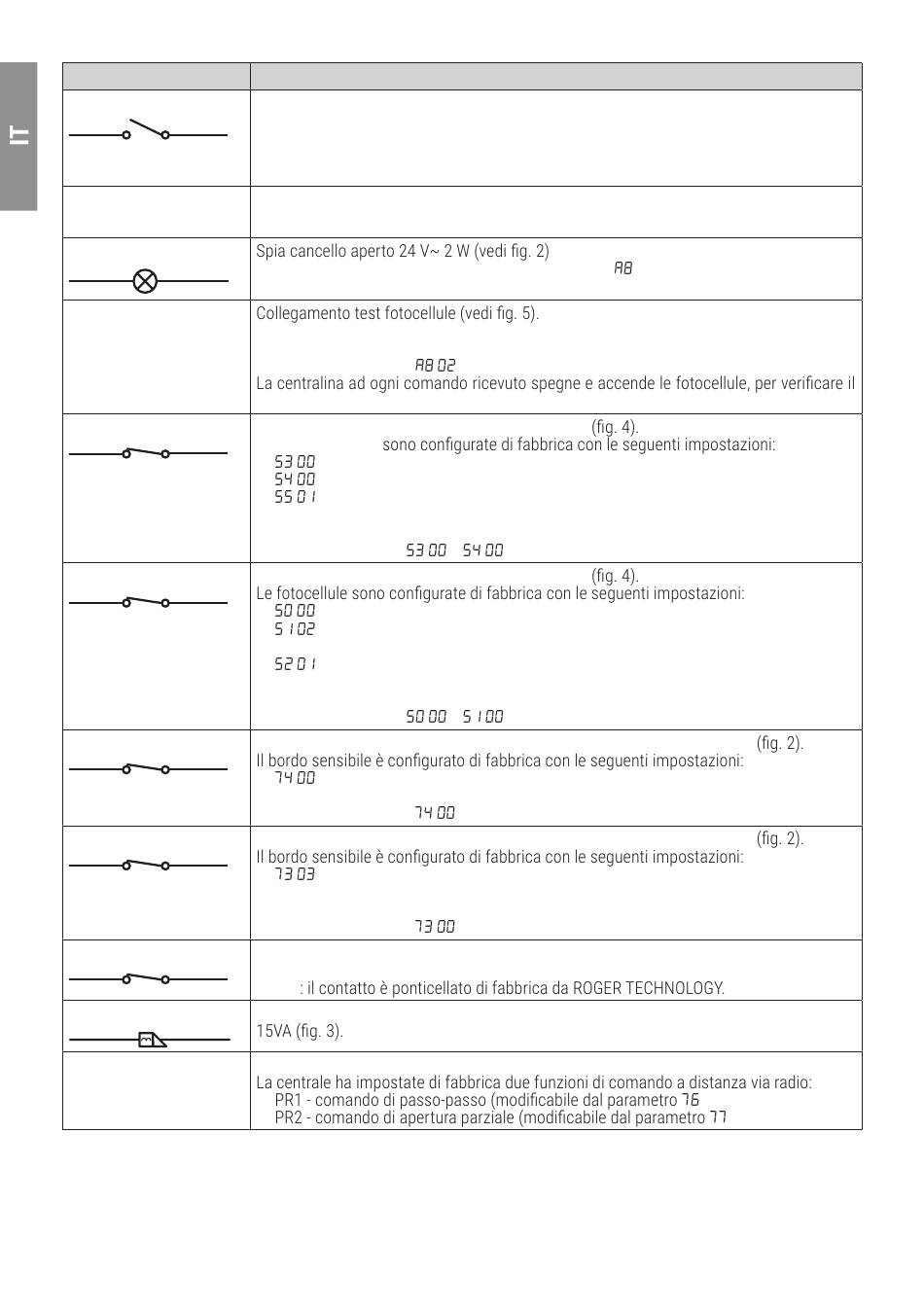

CONTATTO
30(PED) 31(COM)
32(24V~) 33(COM)
34(SC) 35(COM)
34(SC) 35(COM)
36(FT2) 33(COM)
37(FT1) 33(COM)
38(COS2) 40(COM)
39(COS1) 40(COM)
41(ST) 40(COM)
46(ES) 47(COM)
RECEIVER CARD
22
DESCRIZIONE
Ingresso comando di apertura parziale (N.A.).
Nelle automazioni a due ante battenti, di fabbrica, l'apertura parziale provoca l'apertura
totale dell'ANTA 1.
Nelle automazioni ad una anta battente, di fabbrica, l'apertura parziale è il 50% dell'aper-
tura totale.
Alimentazione per dispositivi esterni 24 V~ 9 W.
Il funzionamento della spia è regolato dal parametro
É possibile collegare l'alimentazione dei trasmettitori (TX) delle fotocellule al morsetto
34(SC).
Impostare il parametro
corretto cambio di stato del contatto.
Ingresso (N.C.) per collegamento fotocellula FT2
Le fotocellule FT2
– . La fotocellula FT2 è disabilitata in apertura.
– . La fotocellula FT2 è disabilitata in chiusura.
– . Se la fotocellula FT2 è oscurata, il cancello apre al ricevimento di un comando
di apertura.
Se le fotocellule non sono installate, ponticellare i morsetti 36(FT2)-33(COM) oppure
impostare i parametri
Ingresso (N.C.) per collegamento fotocellula FT1
– . La fotocellula FT1 è disabilitata in apertura.
– . Durante la chiusura l'intervento della fotocellula provoca l'inversione del
movimento.
– . Se la fotocellula FT1 è oscurata, il cancello apre al ricevimento di un comando
di apertura.
Se le fotocellule non sono installate, ponticellare i morsetti 37(FT1)-33(COM) oppure
impostare i parametri
Ingresso (N.C. oppure 8.2 kOhm) per collegamento bordo sensibile COS2
– Il bordo sensibile COS2 è disabilitato.
.
Se il bordo sensibile non è installato, ponticellare i morsetti 38(COS2)-40(COM) oppure
impostare il parametro
Ingresso (N.C. oppure 8.2 kOhm) per collegamento bordo sensibile COS1
– . L'intervento del bordo sensibile COS1 (contatto N.C.) causa sempre
l'inversione del cancello.
Se il bordo sensibile non è installato, ponticellare i morsetti 39(COS1)-40(COM) oppure
impostare il parametro
Ingresso comando di STOP (N.C.).
L'apertura del contatto di sicurezza provoca l'arresto del movimento.
NOTA
Collegamento alimentatore esterno per elettroserratura (contatto puro) max 12V~
Connettore per ricevitore radio ad innesto.
–
–
per abilitare la funzione di test.
e .
e .
.
.
.
).
).
