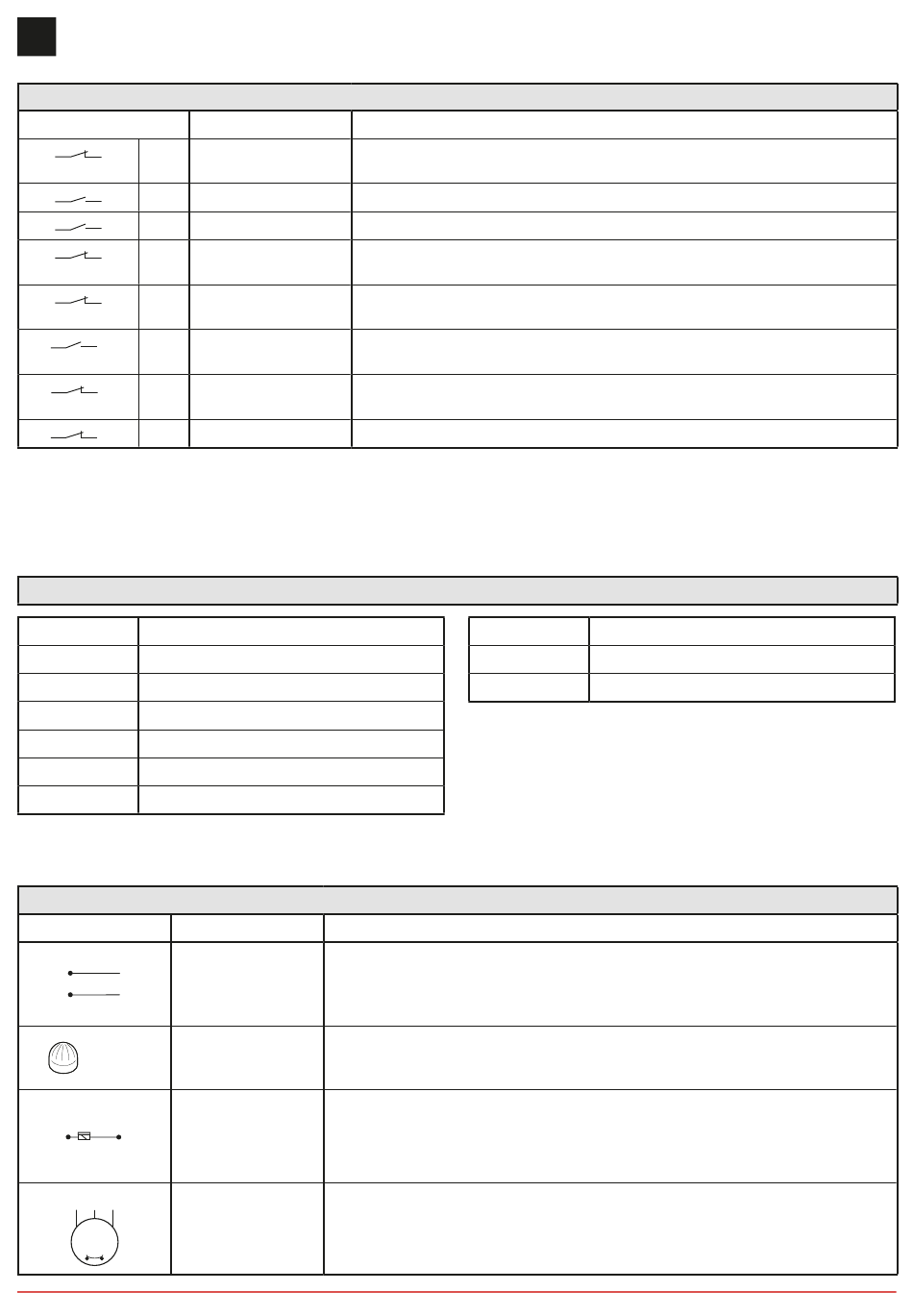

5.2 TABLEAU ÉLECTRONIQUE 52E (INVERSEUR) - Raccordements
52E
Commande
1 2 N.F. STOP
1 3 N.O Ouverture
1 4 N.O Fermeture
41 40 N.F Sécurité d'inversion
1 8 N.F Sécurité d'inversion
1 20 N.O Ouverture partielle
1 11 N.F Position de
1 13 N.F Position d'ouverture
M2 Sécurité / Commandes
M3 Signal position
M4 Interverrouil.
M4A Back
M5 Moteur / Frein moteur
M6 Protection thermique moteur
M7 Encodeur absolu
Sortie
+
1
-
0
LAMP
-F +F
U W V
M
3 ~
0DT848 01-12-2021
Fonction
Si présent dans le menu de programmation (page 15 point 16)
Contact 1-2 activé, l'ouverture du contact implique l'arrêt de la porte
La fermeture du contact active la manœuvre d'ouverture.
La fermeture du contact active la manœuvre de fermeture.
L'ouverture du contact de sécurité provoque l'inversion du mouvement
(réouverture) lors de la phase de fermeture.
L'ouverture du contact de sécurité provoque l'inversion du mouvement
(réouverture) lors de la phase de fermeture.
La fermeture du contact active une manœuvre d'ouverture partielle de la durée
réglée à travers le menu avancé.
L'ouverture du contact signale la position de fermeture. (max. 50 mA)
fermeture
L'ouverture du contact signale la position d'ouverture. (max. 50 mA)

CONNECTEURS BORD TABLEAU

Valeur
Alimentation accessoires.
24 V= / 0,5 A Sortie de l'alimentation des accessoires externes avec lampes d'état
d'automatisme.
Flash clignotant (FML).
230 V~ Signal non intermittent. (jumper ON sur FML).
S'active lors de la manœuvre d'ouverture et de fermeture.
Frein électrique moteur.
24 V= / 0,5 A La sortie est active pendant toute la durée du mouvement aussi bien en
ouverture qu'en fermeture.
230 V~ / 6 A Moteur triphasé.
ENTRÉES
Description
J4
OPEN
SAFETY
SORTIES
Description
- 10 -
Résistance de freinage
Carte auxiliaire tableau
Carte auxiliaire sécurité
