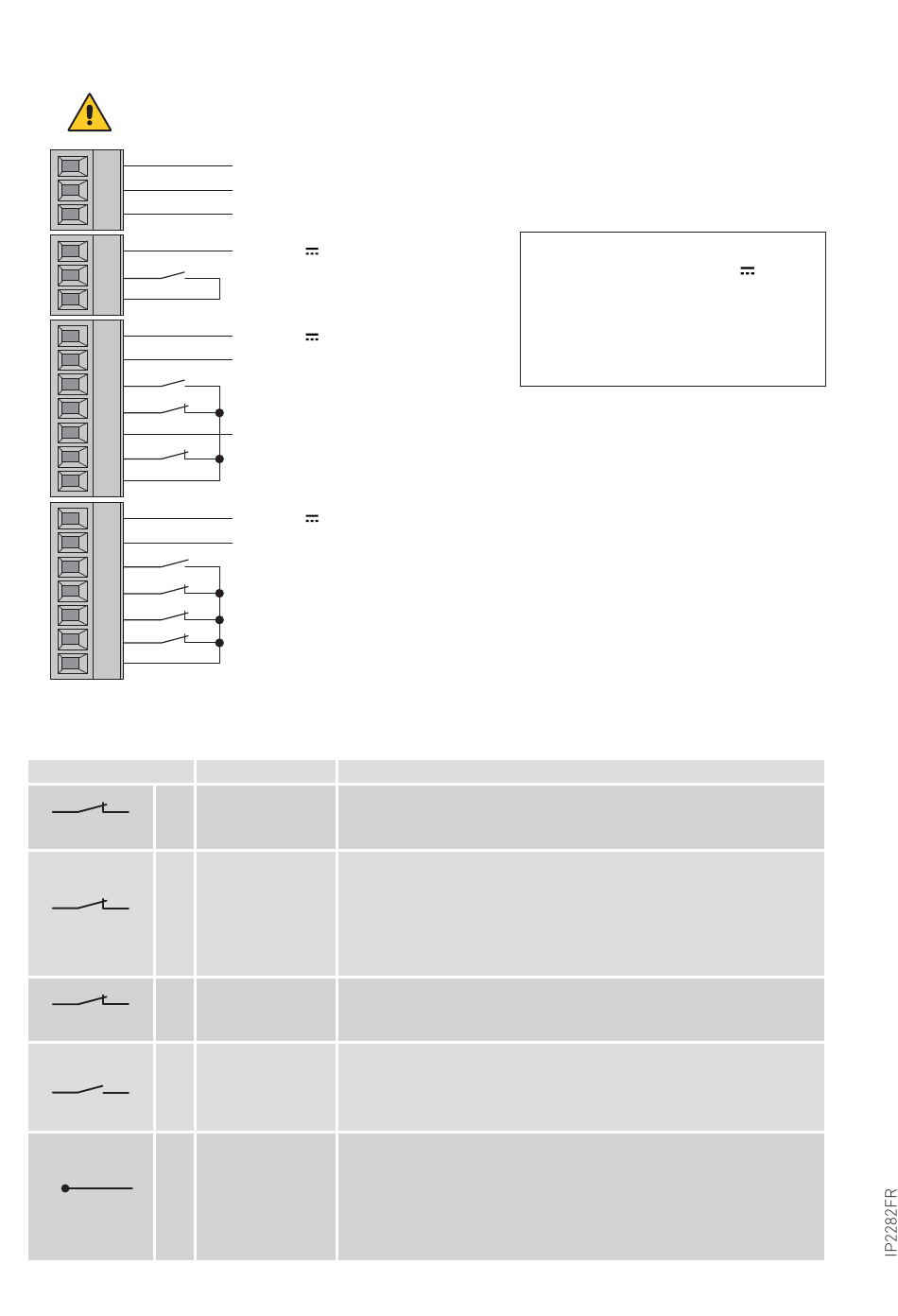

5.2 Commandes du tableau électrique
Shunter les contacts N.F. s'ils ne sont pas utilisés
Jumper the unused N.C. contacts
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
5.2.1

Commandes

Contact
1 2
N.F.
(réf. paramètre 27)
1 3
N.F.
(réf. paramètre 46)
1 4
N.F.
(réf. paramètre 28)
1 5 N.O.
6
(réf. paramètre 29)
DO NOT USE NE PAS UTILISER
Blocking device
Verrouillage
}
Raccordement verrouillage
Blocking device Verrouillage
(+) 24 V
Inner side opening
Ouverture côté intérieur
(-) 0 V
(+) 24 V
Central presence sensor test
Test détecteur de présence central
Key opening
Ouverture à clé
Safety photocell 2 or central presence sensor 2
Cellule photoélectrique de sécurité 2 ou détecteur de présence central 2
DO NOT USE
NE PAS UTILISER
Safety photocell 1 or central presence sensor 1
Cellule photoélectrique de sécurité 1 ou détecteur de présence central 1
(-) 0 V
(+) 24 V
Side presence sensor test
Test détecteur de présence latéral
Outer side opening
Ouverture côté extérieur
Side presence sensor 2
Détecteur de présence latéral 2
Stop
Stop
Side presence sensor 1
Détecteur de présence latéral 1(utiliser ce contact si un seul détecteur est utilisé)
(-) 0 V
Fonction
DÉTECTEUR Raccorder le détecteur de présence latéral 1 comme indiqué
DE PRÉSENCE
dans l'exemple du paragraphe 10.2.
LATÉRAL 1
STOP L'ouverture du contact de sécurité arrête le mouvement de l'au-
tomatisme.
ATTENTION : quand le contact est fermé, l'automatisme se ferme.
ATTENTION : l'ouverture d'urgence (batterie 12V) est prioritaire (= la
porte s'ouvre en cas de coupure de courant, même si le contact
STOP est ouvert).
DÉTECTEUR Raccorder le détecteur de présence latéral 2 comme indiqué
DE PRÉSENCE
dans l'exemple du paragraphe 10.2.
LATÉRAL 2
OUVERTURE Raccorder le détecteur extérieur comme indiqué dans les
CÔTÉ EXTÉRIEUR
exemples des paragraphes 10.1 et 10.2.
La fermeture du contact active une manœuvre d'ouverture.
TEST DÉTECTEUR Raccorder la borne de test aux détecteurs latéraux.
DE PRÉSENCE
La borne 6 active un test des détecteurs de sécurité latéraux
LATÉRAL
avant toute opération.
Si le test échoue, un signal s'alarme s'affiche à l'écran.
La porte s'ouvrira et restera ouverte jusqu'à ce que le défaut soit
éliminé
}
blocking device connection
REMARQUE : sortie de tension pour
accessoires externes 24V
L'absorption maximale de 0,64A
correspond à la somme de toutes
les bornes de sortie de tension
( 1-7;8-14;15-17)
(use this contact
if used only
one sensor)
Description
18
0,64A.
