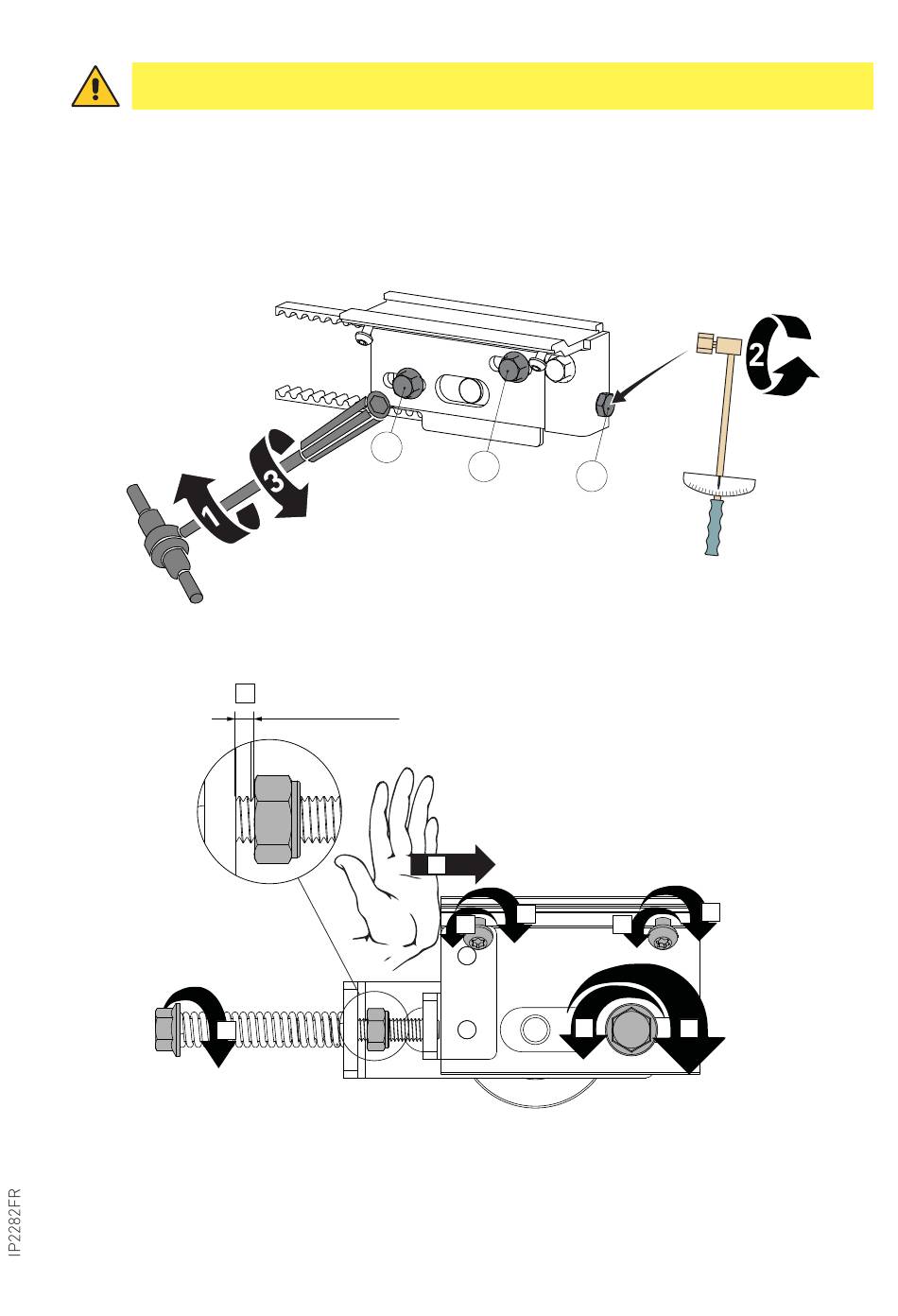

4.8 Réglage de la courroie
ATTENTION: un mauvais réglage compromet le bon fonctionnement de l'automatisme.
La tension de la courroie est réglée en usine et ne nécessite généralement pas de réglage.
S'il est quand même nécessaire de l'ajuster, procéder comme suit:

4.8.1 Type A

a) Desserrer les deux vis de fixation (F).
b) Serrer la vis de réglage de la courroie M6 (G) à un couple de 0,9 / 1,1Nm.
c) Serrer les deux vis de fixation (F).

4.8.2 Type B

5
5
F
LT ≤ 3000 = 2 mm
LT > 3000 = 3 mm
3
F
G
LT ≤ 3000 = 0,9 N m
LT > 3000 = 1,1 N m
4
2 2
1
15
4
6
