3 Installation et mise en service
3.5.8 Descriptions des connecteurs
Suite

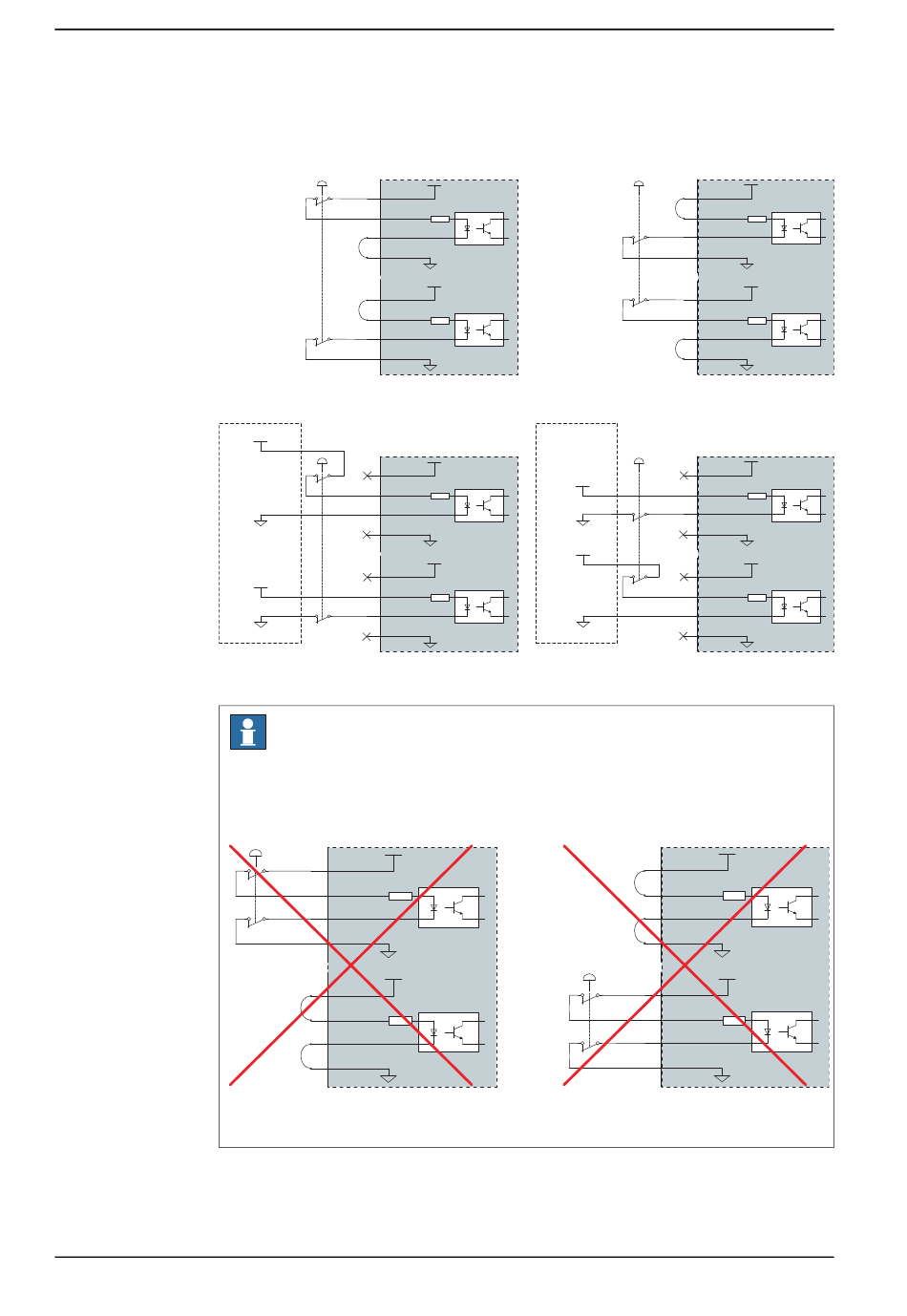

figures ci-dessous. Lorsque l'alimentation 24 V est fournie par le client et non
24V_CH1/2, elle doit respecter une tolérance de 24 V -5%/+5%.
Customer provided power
xx2100001570
Pour obtenir des connexions en plus de celles illustrées ci-dessus, évaluez
attentivement les risques avant utilisation, et contactez votre distributeur ABB local
pour obtenir de l'aide.
Suite page suivante
100
24V_CH1
AS1/GS1+
AS1/GS1-
0V_CH1_CH2
24V_CH2
AS2/GS2+
AS2/GS2-
0V_CH1_CH2
(A)
Customer_24V_CH1
24V_CH1
AS1/GS1+
AS1/GS1-
0V_CH1_CH2
Customer_0V_CH1
24V_CH2
Customer_24V_CH2
AS2/GS2+
AS2/GS2-
0V_CH1_CH2
Customer_0V_CH2
(C)
Remarque
Il est strictement interdit de connecter le commutateur à double canal comme
indiqué sur la figure ci-dessous, car il ne s'agit pas d'un système conforme à la
structure de Cat 3.
24V_CH1
AS1/GS1+
AS1/GS1-
0V_CH1_CH2
24V_CH2
AS2/GS2+
AS2/GS2-
0V_CH1_CH2
(A)
xx2100001571
© Copyright 2019-2022- ABB. Tous droits réservés.
24V_CH1
AS1/GS1+
AS1/GS1-
0V_CH1_CH2
24V_CH2
AS2/GS2+
AS2/GS2-
0V_CH1_CH2
(B)
Customer provided power
24V_CH1
Customer_24V_CH1
AS1/GS1+
AS1/GS1-
Customer_0V_CH1 0V_CH1_CH2
Customer_24V_CH2
24V_CH2
AS2/GS2+
AS2/GS2-
0V_CH1_CH2
Customer_0V_CH2
(D)
24V_CH1
AS1/GS1+
AS1/GS1-
0V_CH1_CH2
24V_CH2
AS2/GS2+
AS2/GS2-
0V_CH1_CH2
(B)
