Prozessmessumformer

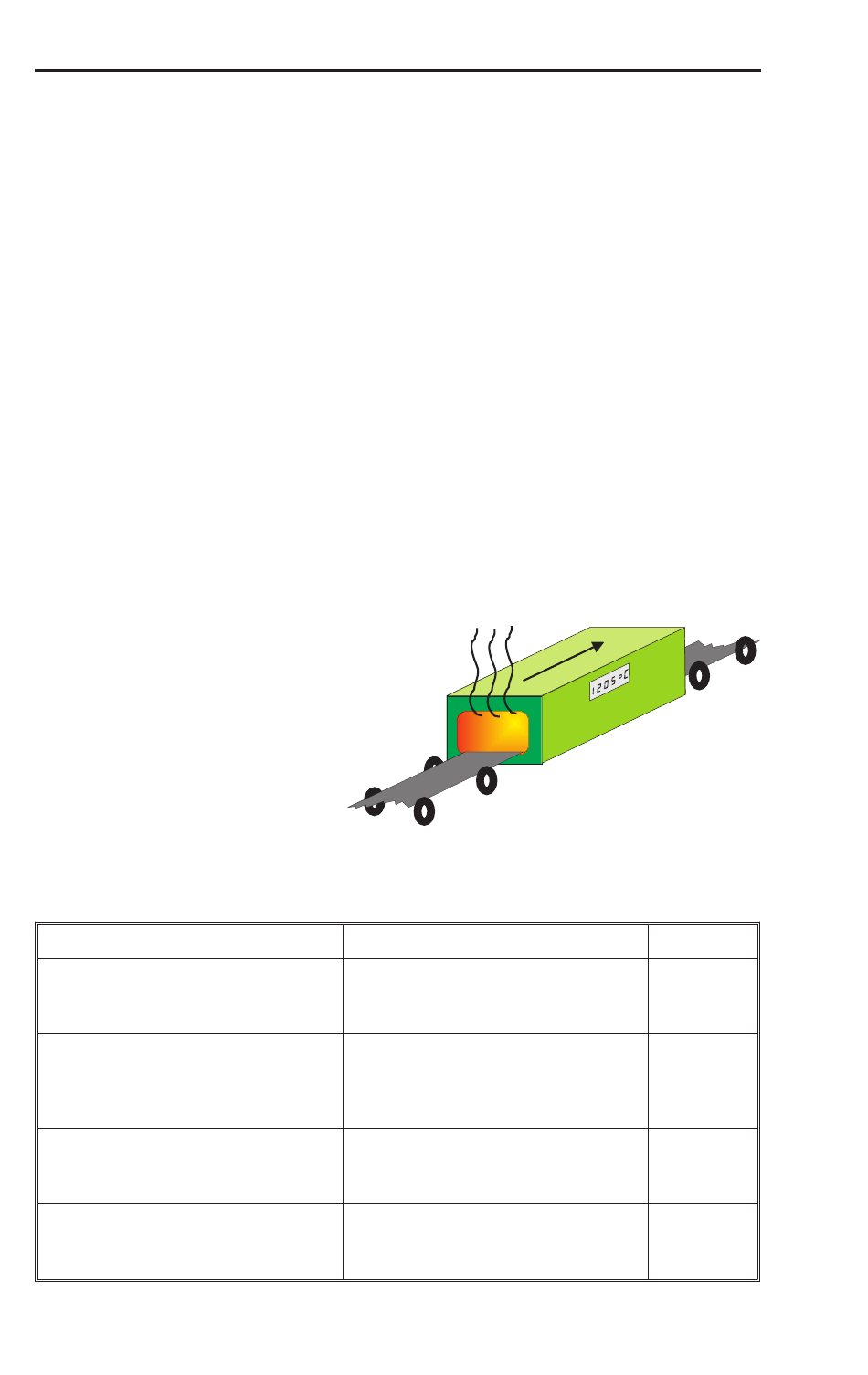

6.4 Temperaturmessung im Brennofen
n einem Brennofen wird die Temperatur mittels eines Thermo-
elementes TYP S ( PtRh-Pt) gemessen und vor Ort angezeigt.
Der Arbeitsbereich von 1100°C bis 1300°C wird als Stromsignal 4-20mA an
eine SPS weitergegeben. Bei Unterschreiten von 1150°C geht eine Warnlampe
an, unterhalb von 1100°C wird der Materialvorschub abgeschaltet.
m Fehlerfall geht der Stromausgang auf Minimumsicherheit, zur
Messstellenkompensation wird die Klemmentemperatur herangezogen.
Beispiel:
Eingang/Ausgang:
- Eingang Thermoelement TYP S
- nterne Vergleichstemperatur
- 1100°C entspricht 4mA
- 1300°C entspricht 20mA
- m Fehlerfall 3,6mA am Stromausgang
Grenzwert 1:
- Minimumüberwachung
- Schaltschwelle 1150(°C)
- Hysterese 10(°C)
Grenzwert 2:
- Minimumüberwachung
- Schaltschwelle 1100(°C)
- Hysterese 50(°C)
Parametrierung:
enügruppe
Analogeingang
INPUT
Analogausgang
OUTPT
Grenzwert/ Störüberwachung
Grenzwert/ Störüberwachung
32
Position
Eingangsbereich
Kennlinie
CURVE
Vergleichstemperatur
Ausgangsbereich
Skal. Analogausgang. 0%
Skal. Analogausgang. 100%
Verhalten im Fehlerfall
Betriebsart
LIM1
MODE1
Schaltschwelle
Hysterese
HYST1
Betriebsart
LIM2
MODE2
Schaltschwelle
Hysterese
HYST2
RANG
COMPT
RANG
OUTLO
OUTHI
FAIL
SETP1
SETP2
Einstellwert
TYP5
°C
INT
4-20
11000
13000
MIN
MIN
1150,0
10,0
MIN
1100,0
50,0
