Information technique
TI064R/14/fr/05.05

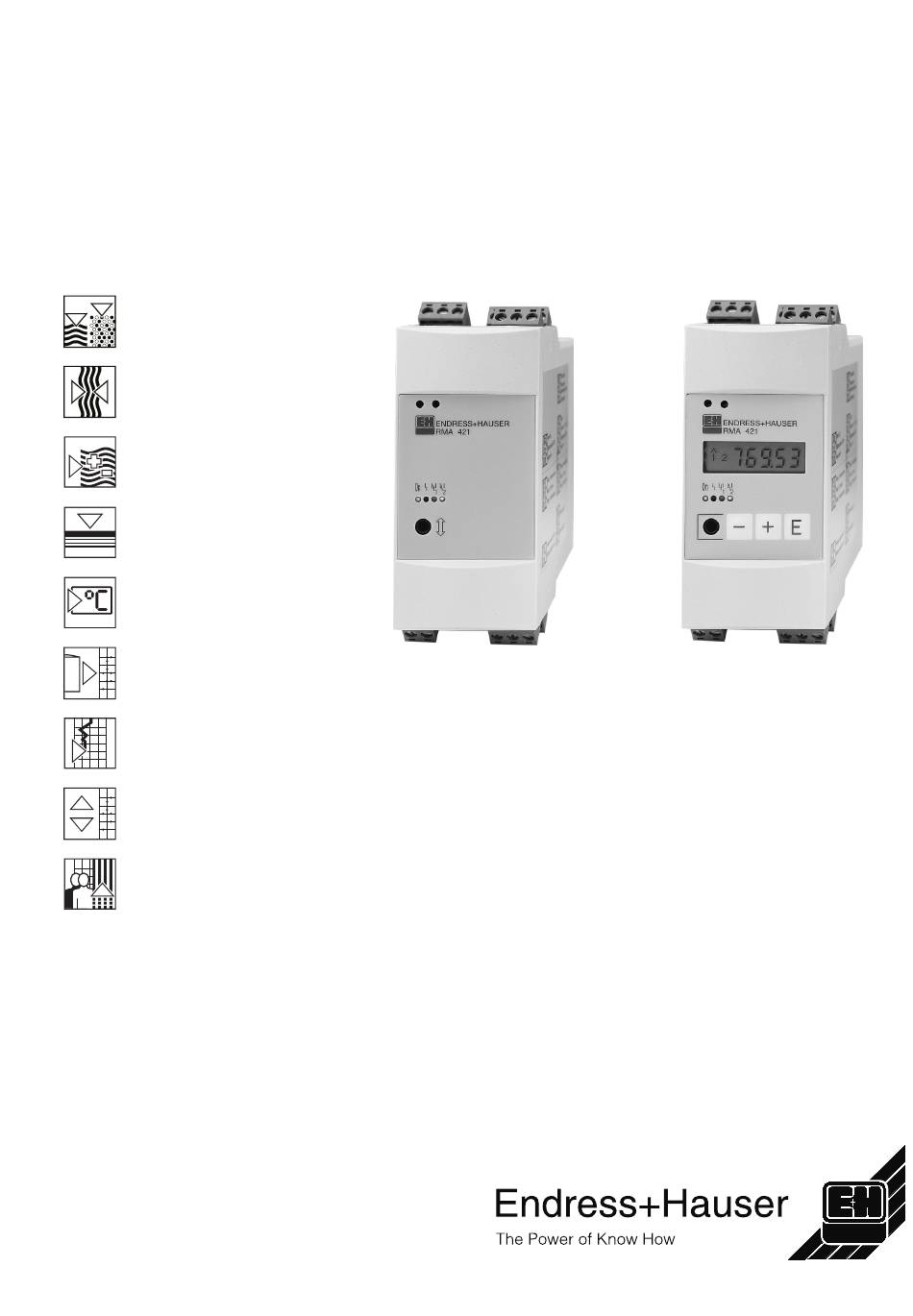

Transmetteur de process
RMA 421
Transmetteur multifonction à une voie avec
entrée universelle, alimentation capteur,
surveillance de seuil et sortie analogique.
Montage sur rail DIN
Domaines d'application
· Construction de machines et
d'installations
· Salles de contrôle et armoires de
commande
· Equipement de laboratoires
· Affichage et surveillance de
température
· Contrôle de process
· Traitement du signal
Caractéristiques et avantages
· Appareil multifonction
Tous les signaux de mesure standards
peuvent être raccordés directement
(tension bipolaire et courant,
thermocouples, résistances,
thermorésistances)
· Alarme
surveillance de la valeur de consigne
par 2 contacts inverseurs
· Alimentation
alimentation capteur 2 fils 24 V DC
· Communication
interface RS 232 pour la configuration
de l'appareil, prise de raccordement
®
du terminal HART
pour la
configuration du capteur
· Exploitation
affichage LCD et 3 touches en face
avant
4 1 â Ó

Publicité

Table des Matières
loading

Sommaire des Matières pour Endress+Hauser RMA 421

  • Page 1 Information technique Transmetteur de process TI064R/14/fr/05.05 RMA 421 Transmetteur multifonction à une voie avec entrée universelle, alimentation capteur, surveillance de seuil et sortie analogique. Montage sur rail DIN · Alarme Domaines d’application · Construction de machines et surveillance de la valeur de consigne d’installations...
  • Page 2: Fonctionnement

    - Etat des relais Interface RS 232 Touche entrée Touche de service (option) Interface/logiciel ReadWin® Le RMA 421 est facilement configurable Caractéristiques : · Système d’exploitation Windows avec l’interface sérielle RS 232 en face ® avant et le logiciel ReadWin 2000.
  • Page 3: Linéarisation

    Le transmetteur de process RMA 421 a en face avant ou à l’aide du logiciel Linéarisation une fonction de linéarisation intégrée. d’exploitation ReadWin. Avec max. 32 points de linéarisation, l’utilisateur a la possibilité de raccorder Exemple : le signal d’entrée au process. Ces points Linéarisation d’un signal décrivant la...
  • Page 4: Dimensions

    Dimensions Raccordement électrique Avant l’installation, tenir impérativement compte des instructions de sécurité contenues dans le manuel de mise en service !
  • Page 5: Caractéristiques Techniques

    Fonction de l’appareil Transmetteur de process pour montage sur rail DIN. Indications générales Selon le type de modèle, le RMA 421 affiche la valeur mesurée sur 5 digits. Sa sortie analogique délivre la valeur affichée sous forme de Transmetteur de valeur courant ou tension.
  • Page 6 Sortie (relais) Signal de sortie binaire, commute lorsque le seuil est atteint Nombre Type de contact 1 contact inverseur sans potentiel (SPDI) Charge de contact <= 250 VAC, 5 A / 30 VDC, 5 A Précision de mesure Précision : 0,05 % de la fin d’échelle Tension Dérive de la température : 0,01 % / 10 K température ambiante Précision : 0,05 % de la fin d’échelle...
  • Page 7 Conditions de service Burst (alimentation) selon CEI 61000-4-4,2 kV (suite) Burst (signal) selon CEI 61000-4-4, 1 kV Surge selon CEI 61000-4-5, sym. 1 kV (alimentation AC) Surge selon CEI 61000-4-5, sym. 1 kV (alimentation DC) Surge (Signal) selon CEI 61000-4-5, asym. 1 kV Haute fréquence selon CEI 61000-4-6, 10 V de ligne...
  • Page 8: Structure De Commande

    Structure de commande Transmetteur de process RMA 421 Certification A Version pour zones non Ex Alimentation 1 90...253 V, 50/60 Hz 2 18...36 VDC/20...28 VAC, 50/60 Hz Entrée 1 Signal d’entrée 0/4...20 mA, 0...1/10 V, +/- 100 mV, +/- 10 V, thermocouples, Pt100, Pt500, Pt1000, Ni100, résistance 0...4000 W...
