BA00287R/14/FR/06.19
71447291
2019-07-31
Valable à partir de la version :
01.03.xx (logiciel de l' a ppareil)
Products
Manuel de mise en service

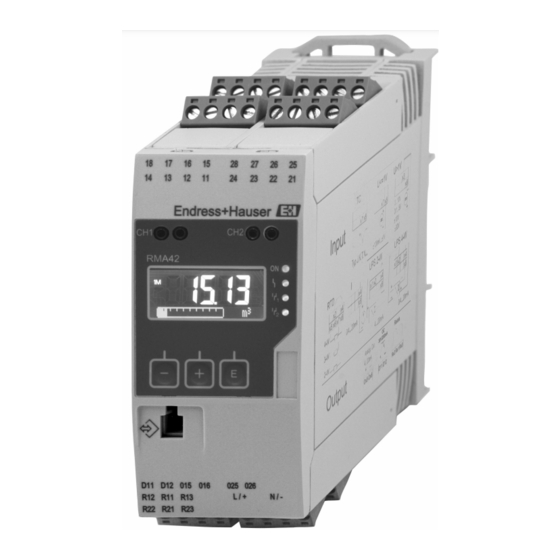

RMA42
Transmetteur de process
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RMA42

Sommaire des Matières pour Endress+Hauser RMA42

  • Page 1 Products Solutions Services BA00287R/14/FR/06.19 71447291 2019-07-31 Valable à partir de la version : 01.03.xx (logiciel de l' a ppareil) Manuel de mise en service RMA42 Transmetteur de process...

  • Page 3: Table Des Matières

    RMA42 Sommaire Sommaire Aperçu des informations de diagnostic ..41 Informations relatives au Liste de diagnostic ..... 41 document .

  • Page 4: Informations Relatives Au

    Informations relatives au document RMA42 Informations relatives au document Fonction du document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...

  • Page 5: Symboles Pour Les Types D'informations

    RMA42 Informations relatives au document 1.2.3 Symboles pour les types d'informations Symbole Signification Autorisé Procédures, processus ou actions autorisés A privilégier Procédures, processus ou actions à privilégier Interdit Procédures, processus ou actions interdits Conseil Indique des informations complémentaires Renvoi à la documentation Renvoi à...

  • Page 6: Consignes De Sécurité

    Consignes de sécurité RMA42 Consignes de sécurité Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣ Le personnel qualifié et formé doit disposer d' u ne qualification qui correspond à cette fonction et à...

  • Page 7: Sécurité Du Produit

    état. Il satisfait aux exigences générales de sécurité et aux exigences légales. De plus, il est conforme aux directives EU/EEU répertoriées dans la Déclaration de Conformité spécifique à l' a ppareil. Endress+Hauser le confirme en apposant le marquage CE/EAC. Endress+Hauser...

  • Page 8: Identification

    Le système de mesure satisfait aux exigences légales des directives CE en vigueur. Celles-ci sont listées dans la déclaration de conformité CE correspondante avec les normes appliquées. Par l' a pposition du marquage CE, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès.

  • Page 9: Installation

    RMA42 Installation Installation Réception des marchandises, transport, stockage Les conditions ambiantes et de stockage admissibles doivent être respectées. Vous trouverez des indications précises au chapitre « Caractéristiques techniques ». 4.1.1 Réception des marchandises À la réception de la marchandise, contrôlez les points suivants : •...

  • Page 10: Procédure De Montage

    Installation RMA42 45 (1.77) 118 (4.65) A0011792  2 Dimensions du transmetteur de mesure en mm (po) Procédure de montage A0011766 1. Pousser le clip de rail supérieur profilé vers le haut, et le clip inférieur vers le bas jusqu' à ce qu' i l se bloque en position.

  • Page 11: Contrôle De L'installation

    RMA42 Installation Contrôle de l'installation • Le clip du rail profilé est-il engagé ? • L' a ppareil est-il bien fixé sur le rail profilé ? • Toutes les bornes d' e nfichage sont-elles dûment fixées en place ? • Les limites de température sont-elles respectées sur l' e mplacement de l' i nstallation→...

  • Page 12: Câblage

    Câblage RMA42 Câblage AVERTISSEMENT Danger ! Tension électrique ! ‣ Le câblage ne doit être réalisé que lorsque l' a ppareil est hors tension. ‣ Le fil de terre doit être raccordé avant tout autre raccordement. Une rupture du fil de terre peut être source de danger.

  • Page 13: Aperçu Des Raccordements Possibles Sur L'afficheur De Process

    RMA42 Câblage 5.1.1 Aperçu des raccordements possibles sur l'afficheur de process Affectation des bornes des entrées analogiques, voies 1 et 2 (en option) 13 12 23 22 A0011916 Raccordement de l'alimentation par boucle 2 fils 4 fils 0/4...20 mA A0011925 A0011926 Raccordement de l'entrée analogique...
  • Page 14 Câblage RMA42 Raccordement des relais (en option) Relais 1 Relais 2 R12 R11 R13 R22 R21 R23 A0011801 A0011802 Raccordement de la sortie analogique Sortie analogique 1 Sortie analogique 2 (en option) O15 O16 O25 O26 A0011803 A0011804 Raccordement de la sortie numérique Sortie numérique / collecteur ouvert...

  • Page 15: Contrôle Du Raccordement

    RMA42 Câblage 200 Ω 24 V A0029250  4 Circuit interne des connecteurs HART® Entrée courant Connecteurs HART® Alimentation par boucle Convertisseur A/N Contrôle du raccordement État et spécifications de l'appareil Remarques L' a ppareil ou le câble sont-ils endommagés ? Contrôle visuel...

  • Page 16: Fonctionnement

    1. Installer d' a bord le pilote d' a ppareil « CDI DTMlibrary » dans FieldCare. On le trouvera sous « Endress+Hauser Device DTMs → Service / Specific → CDI » dans FieldCare. 2. Il convient ensuite de mettre à jour le catalogue DTM. Ajouter les nouveaux DTM au catalogue DTM.

  • Page 17: Installer Le Pilote Windows Pour Txu10/Fxa291

    RMA42 Fonctionnement Installer le pilote Windows pour TXU10/FXA291 Pour installer le pilote pour Windows, il faut des droits d' a dministrateur. Procédez de la façon suivante : 1. Raccorder l' a ppareil au PC à l' a ide de l' a daptateur d' i nterface TXU10/FXA291.

  • Page 18: Affichage Et Affichage Du Statut De L'appareil / Led

    Fonctionnement RMA42 Affichage et affichage du statut de l'appareil / LED L' a ppareil est doté d' u n afficheur LCD éclairé, divisé en deux zones. La section du segment affiche la valeur de voie et des informations et alarmes supplémentaires.

  • Page 19: Symboles

    RMA42 Fonctionnement Symboles 6.3.1 Symboles d'affichage L' a ppareil est verrouillé/verrouillage de fonctionnement ; la configuration de l' a ppareil est bloquée contre les changements de paramètres, l' a ffichage peut être modifié. Voie un (Analogique en 1) Voie deux (Analogique en 2) Première valeur calculée (Valeur de calcul 1)

  • Page 20: Guide Rapide Pour La Matrice De Programmation

    Fonctionnement RMA42 Guide rapide pour la matrice de programmation Les tableaux ci-après montrent tous les menus et les fonctions de programmation. Affichage (menu) Description  AI1 réinitialisation minmax* réinitialise les valeurs min/max pour Analogique en 1  AI2 réinitialisation minmax* réinitialise les valeurs min/max pour Analogique en 2...
  • Page 21 RMA42 Fonctionnement Menu Configuration Description Portée inférieure Limite de mesure inférieure Portée supérieure Limite de mesure supérieure Désignation d' e ntrée analogique Unité Unité d' e ntrée analogique Unité températ. Unité températ ; seul le « Signal type » = RTD ou TC est...
  • Page 22 Fonctionnement RMA42 Menu Configuration Description Voir Relais 1  Retour Retour au menu principal *) ne s' a ffiche que si « Application » = « Écart de Pression » est configuré. Menu Diagnostic Description  Diagn en cours Diagnostic en cours ...

  • Page 23: Mise En Service

    RMA42 Mise en service Mise en service Contrôle du montage et mise sous tension de l'appareil S' a ssurer que tous les contrôles finaux ont été effectués avant de mettre l' a ppareil en service : • Checklist "Contrôle du montage" →  11 •...

  • Page 24: Configuration De L'appareil

    Mise en service RMA42 9. Valider le dernier chiffre du code pour quitter le menu. Le code complet s' a ffiche. Appuyer sur + pour revenir à la dernière option du sous-menu x Back et valider cette option. Lorsque cette option est validée, la valeur est appliquée et l' a ffichage revient au niveau Setup.
  • Page 25 RMA42 Mise en service Pour configurer l' a ppareil dans les applications à une voie/deux voies, procéder comme décrit à l' é tape 2 →  26. En cas de modification ultérieure de l' a pplication ou du paramètre sélectionné, les paramètres déjà...
  • Page 26 Mise en service RMA42 Celle-ci correspond à g=9,81 m/s2. Des tableaux et des exemples de conversion des unités spécifiques à l' a pplication dans les valeurs définies en kg/m³ et Pa ou N/m² sont disponibles en annexe →  57.

  • Page 27: Valeurs Minimum/Maximum Aux Entrées

    RMA42 Mise en service Valeurs minimum/maximum aux entrées : La valeur min./max. actuelle est enregistrée toutes les 15 minutes. En cas de coupure de courant (mise hors tension/mise sous tension), une interruption est possible dans l' e nregistrement. L' i ntervalle de mesure commence lorsque l' a ppareil est mis sous tension.
  • Page 28 Mise en service RMA42 Unit Bar 0% À configurer comme une entrée universelle, voir étape 2 →  26 Bar 100% Factor Offset No. lin points → coordonnées X/Y L' a ppareil dispose de deux tableaux de linéarisation, avec chacun 32 points de linéarisation au maximum. Ils sont assignés de manière fixe aux voies ‘Calc value 1’...

  • Page 29: Spécification Du Relais

    RMA42 Mise en service Function : Min, Max, Gradient, Out-band, In-band Mode de fonctionnement du relais (description voir "Modes de fonctionnement" →  29) Set point : Entrer le seuil avec la décimale. Set point 2 s' a ffiche Set point 2 : uniquement pour out-band et in-band.
  • Page 30 Mise en service RMA42 Valeur mesurée Seuil de commutation "non activé" Hystérésis Seuil Seuil "on" Seuil "off" A0010186-FR  8 Mode Min Max (seuil supérieur) Le seuil est actif si la valeur réglée est dépassée. Le seuil est à nouveau désactivé lorsque la somme des valeurs du seuil et de l' h ystérésis n' e st plus atteinte.
  • Page 31 RMA42 Mise en service Valeur mesurée T = Temps pour l’évaluation du gradient (base de temps en secondes) Seuil Seuil “on” Seuil “off” A0010188-FR  10 Mode Gradient OutBand Le seuil est dépassé dès que la valeur mesurée à vérifier se situe dans une bande préréglée entre un minimum et un maximum.

  • Page 32: Protection D'accès

    Mise en service RMA42 Valeur mesurée Seuil Hystérésis Hystérésis Seuil Seuil actif Seuil non actif A0010192-FR  12 Mode InBand Cas particulier : hystérésis et temporisation pour un seuil Dans le cas particulier où l' h ystérésis et la temporisation de seuil sont activées, un seuil est commuté...

  • Page 33: Sauvegarde De La Configuration Actuelle/Configuration Utilisateur

    RMA42 Mise en service 2. Pour entrer le code avec les touches ‘+’ et ‘-’, sélectionner le chiffre souhaité et appuyer sur ‘E’ pour valider. Le curseur passe au chiffre suivant.  Après validation du quatrième chiffre, l' e ntrée est enregistrée et l' u tilisateur quitte le sous-menu ‘Access code’.

  • Page 34: Sécurité Antidébordement

    Mise en service RMA42 • Contrast : sélectionner le contraste (réglable par paliers de 1 à 7) • Brightness : sélectionner la luminosité (réglable par paliers de 1 à 7) • Alternating time : sélectionner la durée entre la commutation automatique entre les voies et les valeurs calculées (en secondes : 3, 5, ou 10)
  • Page 35 RMA42 Mise en service Configuration en cas d'utilisation de l'appareil conformément aux directives d'agrément pour les dispositifs de sécurité antidébordement : L' a ppareil doit être configuré et utilisé conformément au présent manuel de mise en service, qui se rapporte à lui.
  • Page 36 Mise en service RMA42 L' a mortissement se définit en secondes (réglage possible par paliers de 0,1 s, max. 999,9 s). Valeurs par défaut Type d'entrée Valeur fixe Entrées de courant et de tension 0,0 s Entrées de température 1,0 s Après écoulement de 5 fois la durée de filtrage, 99 % de la valeur mesurée réelle sont...
  • Page 37 RMA42 Mise en service Output → Analog output 1/2 Failure mode • Min = valeur minimum enregistrée : La valeur minimum enregistrée est fournie. • Max = valeur maximum enregistrée : La valeur maximum enregistrée est fournie. • Fixed value = valeur constante : Il est possible d' e ntrer une valeur constante qui sera fournie en cas d' e rreur.

  • Page 38: En Cours De Fonctionnement

    Mise en service RMA42 Expert → Diagnostics → Simulation : • Sélectionner la sortie à simuler avec la valeur de simulation • Sélectionner le relais à simuler avec l' é tat En cours de fonctionnement 7.5.1 Touches de sélection rapide + et - Les touches de sélection rapide ‘+’...

  • Page 39: Enregistrement Des Évènements De Diagnostic/Alarmes Et Erreurs

    RMA42 Mise en service Des instructions de suppression des défauts et une liste de tous les messages d' e rreur sont disponibles au chapitre ‘Suppression des défauts’ →  41. Limites des gammes de mesure Interface utilisateur Interface - - - - - - - - - - Valeur mesurée - - - - -...

  • Page 40: Compteur Des Heures De Fonctionnement

    Mise en service RMA42 évènements enregistrés sont copiés dans la mémoire non volatile de l' a ppareil toutes les 30 minutes. L' a ppareil liste les valeurs suivantes dans le menu ‘Diagnostics’ : • Diagnostic d' a ppareil actuel • Dernier diagnostic d' a ppareil •...

  • Page 41: Diagnostic Et Suppression Des

    RMA42 Diagnostic et suppression des défauts Diagnostic et suppression des défauts Pour faciliter la suppression des défauts, le chapitre suivant fournit un aperçu des causes d' e rreurs possibles. AVIS Dysfonctionnement de l'appareil possible en cas d'ajout de matériel qui n'a pas été...
  • Page 42 Diagnostic et suppression des défauts RMA42 Code d'erreur Signification Solution C411 Info : upload/download actif Uniquement pour information. L' a ppareil fonctionne correctement. C432 Info : mode étalonnage/test Uniquement pour information. L' a ppareil fonctionne correctement. C482 Info : mode simulation, relais/collecteur Uniquement pour information.

  • Page 43: Maintenance

    RMA42 Maintenance Maintenance L' a ppareil ne nécessite aucune maintenance particulière. Endress+Hauser...

  • Page 44: Réparation

    Les réparations qui ne sont pas décrites dans le présent manuel de mise en service ne peuvent être réalisées que par le fabricant ou le SAV Endress+Hauser. Lors de la commande de pièces de rechange, indiquer le numéro de série de l' a ppareil.

  • Page 45: Retour De Matériel

    En cas de réparation, étalonnage en usine, erreur de livraison ou de commande, il convient de retourner l' a ppareil de mesure. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre une procédure définie pour tous les appareils retournés ayant été en contact avec le produit.

  • Page 46: Accessoires

    Différents accessoires sont disponibles pour l' a ppareil ; ceux-ci peuvent être commandés avec l' a ppareil ou ultérieurement auprès d' E ndress+Hauser. Des informations détaillées relatives à la référence de commande concernée sont disponibles auprès de votre agence Endress+Hauser ou sur la page Produit du site Internet Endress+Hauser : www.fr.endress.com. 11.1 Accessoires spécifiques à...

  • Page 47: Caractéristiques Techniques

    RMA42 Caractéristiques techniques Caractéristiques techniques 12.1 Entrée 12.1.1 Grandeur mesurée Courant, tension, résistance, thermorésistance, thermocouples 12.1.2 Gammes de mesure Courant : • 0/4 … 20 mA +10% de dépassement de gamme • Courant de court-circuit : max. 150 mA • Charge : 10 Ω...

  • Page 48: Alimentation Par Boucle

    Caractéristiques techniques RMA42 Sortie courant/tension Sortie courant : • 0/4 … 20 mA • Dépassement de gamme jusqu' à 22 mA Tension : • 0 … 10 V, 2 … 10 V, 0 … 5 V, 1 … 5 V •...

  • Page 49: Alimentation Électrique

    RMA42 Caractéristiques techniques 12.3 Alimentation électrique 12.3.1 Affectation des bornes A0011798  16 Affectation des bornes de l' a fficheur de process (relaiss (bornes Rx1-Rx3) et voie 2 (bornes 21-28 et O25/ O26) en option) 12.3.2 Tension d'alimentation Alimentation à large gamme 24 à 230 V AC/DC (-20 % / +10 %) 50/60 Hz 12.3.3...

  • Page 50: Performances

    Caractéristiques techniques RMA42 12.4 Performances 12.4.1 Conditions de référence Alimentation : 230 V , 50/60 Hz Température ambiante : 25 °C (77 °F) ± 5 °C (9 °F) Humidité : 20 %...60 % humidité relative 12.4.2 Ecart de mesure maximum Entrée universelle :...

  • Page 51: Montage

    RMA42 Caractéristiques techniques Précision Entrée : Gamme : Ecart de mesure maximum de la gamme de mesure (de GM) : Type D (W3Re/W25Re), ± (0,15% de GM +1,5 K (2,7 °F)) 0 … 2 495 °C (32 … 4 523 °F)(ASTME998) à...

  • Page 52: Environnement

    Caractéristiques techniques RMA42 12.6 Environnement 12.6.1 Gamme de température ambiante AVIS La durée de vie de l'écran est raccourcie en cas d'utilisation dans une gamme de température supérieure. ‣ Pour éviter l' a ccumulation de chaleur, assurez-vous que l' a ppareil est toujours suffisamment refroidi.

  • Page 53: Construction Mécanique

    RMA42 Caractéristiques techniques 12.7 Construction mécanique 12.7.1 Construction, dimensions 45 (1.77) 118 (4.65) A0011792  17 Dimensions du transmetteur de process en mm (po) 12.7.2 Poids Environ 300 g (10,6 oz) 12.7.3 Matériau Boîtier : plastique PC-GF10 12.7.4 Bornes Bornes à visser, enfichables, 2,5 mm (14 AWG), 0,1 …...

  • Page 54: Opérabilité

    Caractéristiques techniques RMA42 12.8 Opérabilité 12.8.1 Configuration sur site A0011767  18 Eléments d' a ffichage et de configuration du transmetteur de process Connecteurs HART® Affichage Touches de commande Port de raccordement interface PC LED verte ; on = sous tension LED rouge ;...

  • Page 55: Configuration

    Le système de mesure satisfait aux exigences légales des directives CE en vigueur. Celles-ci sont listées dans la déclaration de conformité CE correspondante avec les normes appliquées. Par l' a pposition du marquage CE, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès.

  • Page 56: Autres Normes Et Directives

    • Composants système et enregistreurs graphiques - solutions pour compléter votre point de mesure : FA00016K • Information technique pour transmetteur de process RMA42 : TI00150R • Documentation complémentaire Ex : ATEX II (1)G [Ex ia] IIC, ATEX II (1)D [Ex ia] IIIC : XA00095R/09 •...

  • Page 57: Annexe

    RMA42 Annexe Annexe Les tableaux suivants indiquent tous les paramètres disponibles dans le menu de configuration. Les valeurs configurées en usine apparaissent en gras. 13.1 Explications complémentaires relatives à l'application de pression différentielle lors de la mesure du niveau Des capteurs de pression sont raccordés aux deux entrées universelles. Les étapes de calcul suivantes servent ensuite à...
  • Page 58 Annexe RMA42 Tableaux et exemples de conversion des unités spécifiques à l' a pplication dans les valeurs définies en kg/m³ et Pa ou N/m² : • 1 bar = 0,1 N/mm² = 10 N/m² = 10 • 1 mbar = 1 hPa = 100 Pa Facteurs de conversion pour différentes unités de mesure de pression...

  • Page 59: Menu Display

    RMA42 Annexe Produit Masse volumique en [kg/m³] Gaz automobile (normalisé, valeur moyenne) Acétone Bisulfure Éther diéthylique 13.1.2 étape de calcul : calcul du volume à partir de la hauteur Le volume peut être calculé par linéarisation de la valeur de hauteur calculée.

  • Page 60: Menu Setup

    Annexe RMA42 Description Réglage de l' a ffichage pour l' e ntrée analogique 1 ou l' e ntrée analogique 2. Si le paramètre est réglé sur "Off", la voie n' e st pas affichée. Options Unit Bargraph Bar + unit Tag + unit Réglage par défaut...
  • Page 61 RMA42 Annexe Description Réglage de l' a pplication pour l' a fficheur de process. Options 1-channel 2-channel Diff pressure Réglage par défaut 1- / 2-channel Information 2-channel est le réglage par défaut des appareils à deux voies et 1-channel complémentaire celui des appareils à...
  • Page 62 Annexe RMA42 Réglage par défaut 0.0000 Information Uniquement visible si l' a pplication est réglée sur → Diff pressure. complémentaire CV Bar 100% Navigation  Setup → CV Bar 100% Description Réglage de la valeur 100 % du bargraph Entrée utilisateur Valeur chiffrée...
  • Page 63 RMA42 Annexe Signal type Navigation  Setup → Analog in 1/Analog in 2 → Signal type Description Réglage du type d' e ntrée. Options Current Voltage Réglage par défaut Current Information En cas de réglage de "Signal type" sur "Off", tous les paramètres de ce menu complémentaire...
  • Page 64 Annexe RMA42 Description Réglage du type de raccordement pour les thermorésistances Options 2-wire 3-wire 4-wire Réglage par défaut 2-wire Information Uniquement affiché si le réglage de "Signal type" = "RTD". complémentaire Navigation  Setup → Analog in 1/Analog in 2 → Tag Description Nom de la voie ;...
  • Page 65 RMA42 Annexe Réglage par défaut intern Information Uniquement affiché si le réglage de "Signal type" = "TC". complémentaire Fixed ref junc Navigation  Setup → Analog in 1/Analog in 2 → Fixed ref junc Description Réglage de la température de référence constante Entrée utilisateur...
  • Page 66 Annexe RMA42 Navigation  Setup → Calc value 1/Calc value 2 → Unit Description Unité de la voie Entrée utilisateur Texte libre, max. 5 caractères Bar 0% Navigation  Setup → Calc value 1/Calc value 2 → Bar 0% Description Réglage de la valeur 0 % du bargraph...
  • Page 67 RMA42 Annexe Description Permet de saisir les points de linéarisation (max. 32) Entrée utilisateur X-value 1...X-value 32, valeur chiffrée Réglage par défaut Information Uniquement visible si le réglage de "Calculation" = "Linearization". complémentaire Y-value Navigation  Setup → Calc value 1/Calc value 2 → Y-value Description Permet de saisir les points de linéarisation (max.
  • Page 68 Annexe RMA42 Description Sélection du type de signal de sortie Options 4-20mA 0-20mA 0-10V 2-10V 0-5V 1-5V Réglage par défaut 4-20mA Lower range Navigation  Setup → Analog Out 1/Analog Out 2 → Lower range Description Réglage de la limite inférieure de la gamme de mesure Entrée utilisateur...
  • Page 69 RMA42 Annexe Description Mode de fonctionnement du relais Options Gradient Inband Outband Réglage par défaut Setpoint Navigation  Setup → Relay 1/Relay 2 → Setpoint Description Seuil de commutation du relais Entrée utilisateur Valeur chiffrée Réglage par défaut Setpoint 2 Navigation ...

  • Page 70: Menu Diagnostics

    Annexe RMA42 Description Code utilisateur servant à protéger la configuration de l' a ppareil. Entrée utilisateur 0000…9999 Réglage par défaut 0000 Information 0000 = protection par code utilisateur désactivée complémentaire Overfill protect Navigation  Setup → System → Overfill protect Description Si l' a ppareil est utilisé...
  • Page 71 RMA42 Annexe Navigation  Diagnostics → Diagnost logbook Description Affichage des 5 derniers codes d' e rreur Diagnostics x Navigation  Diagnostics → Diagnost logbook → Diagnostics x Description Affichage d' u n message provenant du journal de diagnostic. Sous-menu "Device information"...

  • Page 72: Menu Expert

    Annexe RMA42 13.5 Menu Expert En plus de tous les paramètres du menu Setup, les paramètres suivants sont disponibles en mode Expert : Direct access Navigation  Expert → Direct access Description Code d' a ccès direct à un paramètre de configuration.
  • Page 73 RMA42 Annexe Description Réglage de la valeur 100 % du bargraph Entrée utilisateur Valeur chiffrée Réglage par défaut Decimal places Navigation  Expert → Input → Analog in 1/Analog in 2 → Decimal places Description Réglage du nombre de décimales pour l' a ffichage...
  • Page 74 Annexe RMA42 Description Permet de régler le mode défaut conformément à NAMUR NE 43. Options Réglage par défaut Open circ detect Navigation  Expert → Input → Analog in 1/Analog in 2 → Open circ detect Description Réglage de la détection de rupture de ligne.
  • Page 75 RMA42 Annexe Description Réglage du mode défaut. Options Fixed value Réglage par défaut Information Min : la valeur minimum enregistrée est fournie en cas d' e rreur. complémentaire Max : la valeur maximum enregistrée est fournie en cas d' e rreur.
  • Page 76 Annexe RMA42 Sous-menu "Application" Navigation  Expert → Application Sous-menu "Calc value 1"/"Calc value 2" Navigation  Expert → Application → Calc value 1/Calc value 2 Description Réglages des voies mathématiques. Information Les paramètres suivants sont disponibles pour math 1 et math 2.
  • Page 77 RMA42 Annexe Description Réglage permettant de déterminer si les valeurs min./ max. enregistrées peuvent être remises à zéro dans le menu Display sans devoir entrer un code utilisateur éventuellement déjà configuré. Options Réglage par défaut Sous-menu "Diagnostics" Navigation  Expert → Diagnostics...
  • Page 78 Annexe RMA42 1) Les valeurs chiffrées correspondent à des nombres de 6 chiffres dont le point décimal est compté comme un chiffre. Exemple : +99.999 Endress+Hauser...

  • Page 79: Index

    RMA42 Index Index Liste de diagnostic ......41 Application de pression différentielle ... . . 25 Autodiagnostic .
  • Page 80 Index RMA42 Order code ......71 Diagnost logbook ......70 Order identifier .
  • Page 84 www.addresses.endress.com...
