6. Applications
.1 Surveillance des seuils

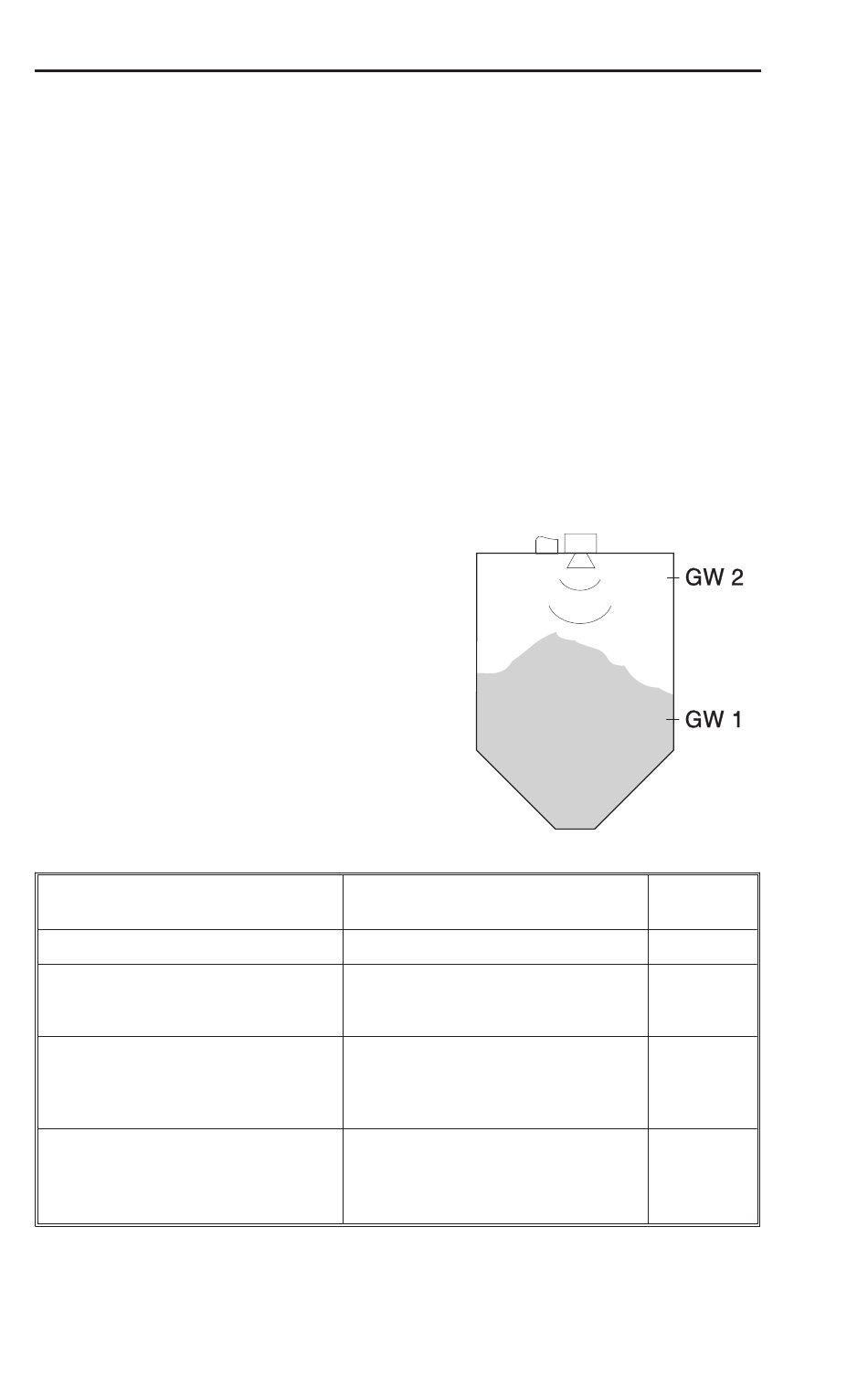

ur un réservoir d’une hauteur de 10 m, il faut surveiller le
niveau de remplissage d’une cuve, de sorte qu’il ne dépasse
par défaut un seuil minimal de 1,50 m et un seuil maximal de
8,50 m. L’hystérésis, qui évite une commutation intempestive
des relais lorsque la valeur est proche d’un seuil, est de 0,25 m
dans les deux cas. Le seuil minimal doit par ailleurs réagir
après une temporisation de 10 s.
Exemple :
ignal d’entrée et affichage :
- le signal capteur 0-20 mA correspond à 0-10 m
- l’affichage numérique doit indiquer 0.00-10.00 (m)
euil 1 :
- surveillance du seuil minimum
- seuil de commutation 1,50 (m)
- hystérésis 0,25 (m)
- temporisation 10 s
euil 2 :
- surveillance du seuil maximum
- seuil de commutation 8,50 (m)
- hystérésis 0,25 (m)
- temporisation 0 s
Paramétrage :
roupe menu
Entrée analogique
INPUT
Affichage
DISPL
Surveillance de seuil/défaut
Surveillance de seuil/défaut
108
Position
amme d’entrée
Point décimal
Valeur d’affichage 0%
Valeur d’affichage 100%
Mode
LIM1
Seuil de commutation
Hystérésis
Temporisation
Mode
LIM2
Seuil commutation
Hystérésis
Temporisation
Valeur de
réglage
0-20
RANG
999,99
DI DP
0,00
DI LO
10,00
DI HI
MIN
MODE1
1,50
SETP1
0,25
HYST1
10
DELY1
MAX
MODE2
8,50
SETP2
0,25
HYST2
0
DELY2
