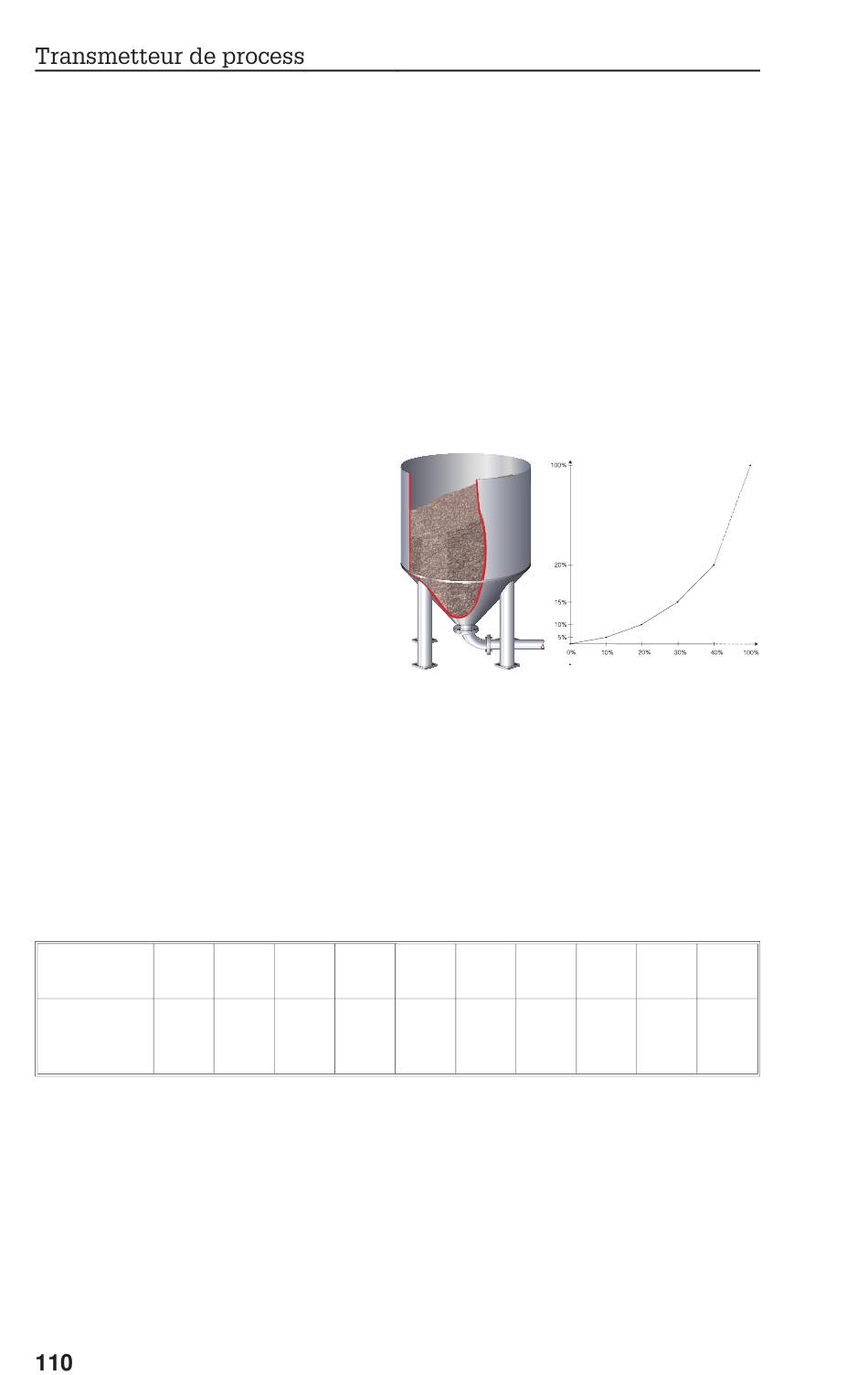

.3 Mesure de volume dans une cuve de stockage
Il faut déterminer la quantité de céréales stockée dans le silo, afficher le résultat
sur le terrain et le transmettre à un automate. Un détecteur de niveau 4-20 mA
alimenté par l’indicateur détermine le niveau, le rapport entre le niveau (m) et le
volume (m3) est connu, le rapport entre le niveau et le courant du capteur est
proportionnel. Le volume calculé est fourni à la sortie analogique sous forme
de signal 4-20 mA proportionnel au volume.
En cas de défaut sur l’installation, la sortie analogique délivre un signal de
21,0 mA.
Exemple :
ilo vide :
- signal capteur 4 mA
- niveau 0 m
- l’affichage numérique doit indiquer
0 m(3)
- un courant de 0 mA doit être appliqué
à la sortie analogique
ilo plein :
- signal capteur 20 mA
- niveau 10 m
- l’affichage numérique doit indiquer 1500 (m
- un courant de 20 mA doit être appliqué
à la sortie analogique
Autres données :
- en cas de défaut, la sortie analogique passe à 21,0 mA.
- tableau de linéarisation à 10 points
